Поставщик
|
Thorlabs |
|
Артикул
|
LJ4878 |
|
Форма
|
цилиндрические |
|
Фокусное расстояние
|
50-200 мм |
|
Покрытие
|
без покрытия |
|
Тип линз
|
выпуклые |
|
Тип выпуклых линз
|
плоско выпуклые цилиндрические линзы |
|
Форма
|
плоско выпуклые цилиндрические линзы |
Описание

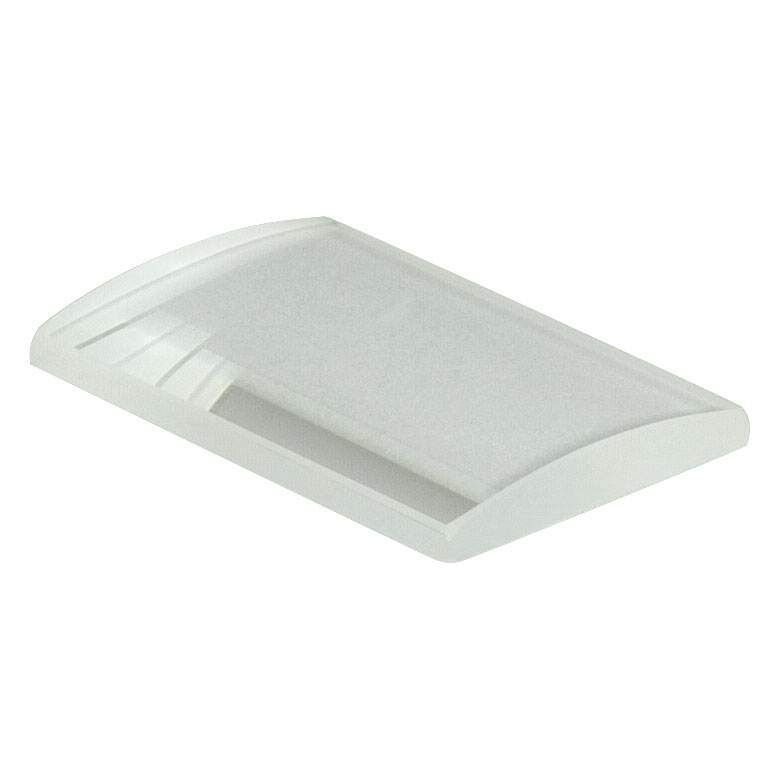

LJ4878 — плоско-выпуклая цилиндрическая линза (прямоугольная), изготовленная из материала Кварцевое стекло (UV Fused Silica). Плоско‑выпуклая цилиндрическая линза фокусирует излучение в одной оси и оставляет вторую ось неизменной. Это классический элемент для формирования тонкой световой линии, компрессии пучка по одной координате и коррекции астигматизма. Большое фокусное расстояние обеспечивает более «мягкую» фокусировку и удобную рабочую геометрию при формировании линии или изменении расходимости.
Фокусное расстояние: 75 мм. Геометрические параметры: высота 20.0 мм, длина 30.0 мм. Кварцевое стекло отличается низким коэффициентом поглощения, стабильностью геометрии и хорошей стойкостью к лазерным плотностям мощности. Это практичный выбор для лабораторных и промышленно‑ориентированных оптических узлов. Линза поставляется без просветляющего покрытия, поэтому имеет более высокие отражения по сравнению с AR‑версиями. Такой вариант удобен для универсальных стендов, прототипирования и работы в диапазоне, где покрытие не является критичным.
Ключевые особенности
- Тип: Плоско-выпуклая цилиндрическая (прямоугольная)
- Фокусное расстояние: 75 мм
- Материал: Кварцевое стекло (UV Fused Silica)
- Габариты: высота 20.0 мм, длина 30.0 мм
- Покрытие: без покрытия
Применение
- Формирование тонкой линии света (line focus) для подсветки, сканирования и машинного зрения
- Сжатие/расширение лазерного пучка по одной оси (beam shaping)
- Коррекция астигматизма и согласование формы пучка диодных лазеров
- Оптические эксперименты, спектроскопия и лабораторные стенды
Рекомендации
Безоправное исполнение подходит для компактных сборок и интеграции в механические детали заказчика, но требует аккуратного обращения при монтаже. При юстировке учитывайте ориентацию цилиндрической оси: поворот линзы на 90° меняет направление фокусировки. Для снижения обратных отражений в чувствительных лазерных схемах предпочтительны версии с AR‑покрытием под ваш диапазон длин волн.
