Поставщик
|
Thorlabs |
|
Артикул
|
LJ4643RM-B |
|
Форма
|
круглые, цилиндрические |
|
Фокусное расстояние
|
50-200 мм |
|
Покрытие
|
4451 |
|
Тип линз
|
выпуклые |
|
Тип выпуклых линз
|
плоско выпуклые цилиндрические линзы |
|
Форма
|
плоско выпуклые цилиндрические линзы |
Описание

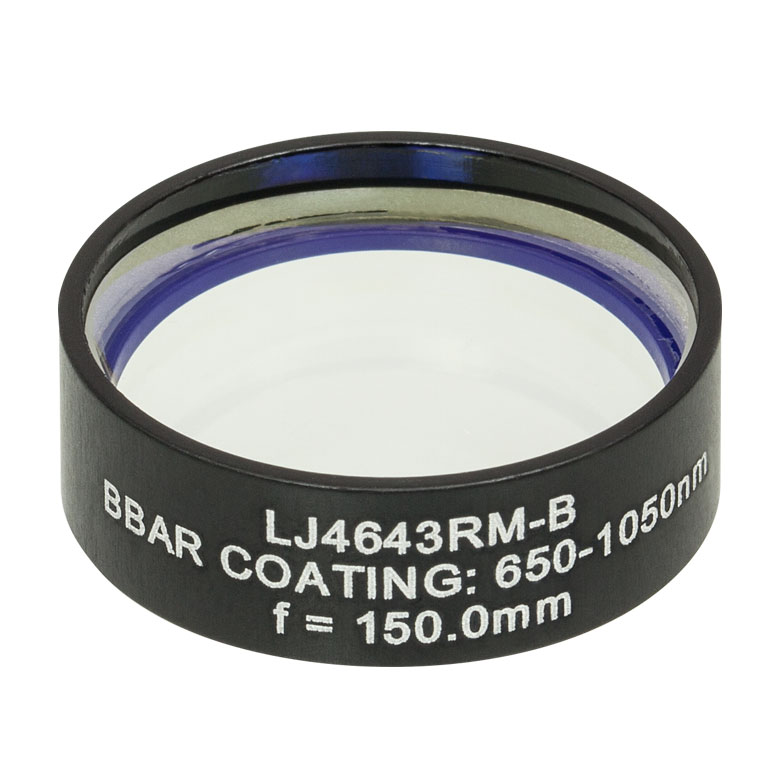

LJ4643RM-B — плоско-выпуклая цилиндрическая линза (круглая (в оправе)), изготовленная из материала Кварцевое стекло (UV Fused Silica). Плоско‑выпуклая цилиндрическая линза фокусирует излучение в одной оси и оставляет вторую ось неизменной. Это классический элемент для формирования тонкой световой линии, компрессии пучка по одной координате и коррекции астигматизма. Большое фокусное расстояние обеспечивает более «мягкую» фокусировку и удобную рабочую геометрию при формировании линии или изменении расходимости.
Фокусное расстояние: 150 мм. Геометрические параметры: Ø1". Кварцевое стекло отличается низким коэффициентом поглощения, стабильностью геометрии и хорошей стойкостью к лазерным плотностям мощности. Это практичный выбор для лабораторных и промышленно‑ориентированных оптических узлов. Просветляющее покрытие оптимизировано для ближнего ИК‑диапазона 650–1050 нм (типичный диапазон диодных лазеров и NIR‑систем). Оно уменьшает обратные отражения и повышает эффективность передачи излучения.
Ключевые особенности
- Тип: Плоско-выпуклая цилиндрическая (круглая (в оправе))
- Фокусное расстояние: 150 мм
- Материал: Кварцевое стекло (UV Fused Silica)
- Габариты: Ø1"
- Покрытие: 650-1050 нм
Применение
- Формирование тонкой линии света (line focus) для подсветки, сканирования и машинного зрения
- Сжатие/расширение лазерного пучка по одной оси (beam shaping)
- Коррекция астигматизма и согласование формы пучка диодных лазеров
- Оптические эксперименты, спектроскопия и лабораторные стенды
Рекомендации
Исполнение в оправе (Ø1") упрощает установку: линзу удобно фиксировать в держателях, тубусах и оптических узлах без риска повредить рабочие поверхности. При юстировке учитывайте ориентацию цилиндрической оси: поворот линзы на 90° меняет направление фокусировки. Для снижения обратных отражений в чувствительных лазерных схемах предпочтительны версии с AR‑покрытием под ваш диапазон длин волн.
