Поставщик
|
Thorlabs |
|
Артикул
|
LJ4395RM-C |
|
Форма
|
круглые, цилиндрические |
|
Фокусное расстояние
|
50-200 мм |
|
Покрытие
|
4452 |
|
Тип линз
|
выпуклые |
|
Тип выпуклых линз
|
плоско выпуклые цилиндрические линзы |
|
Форма
|
плоско выпуклые цилиндрические линзы |

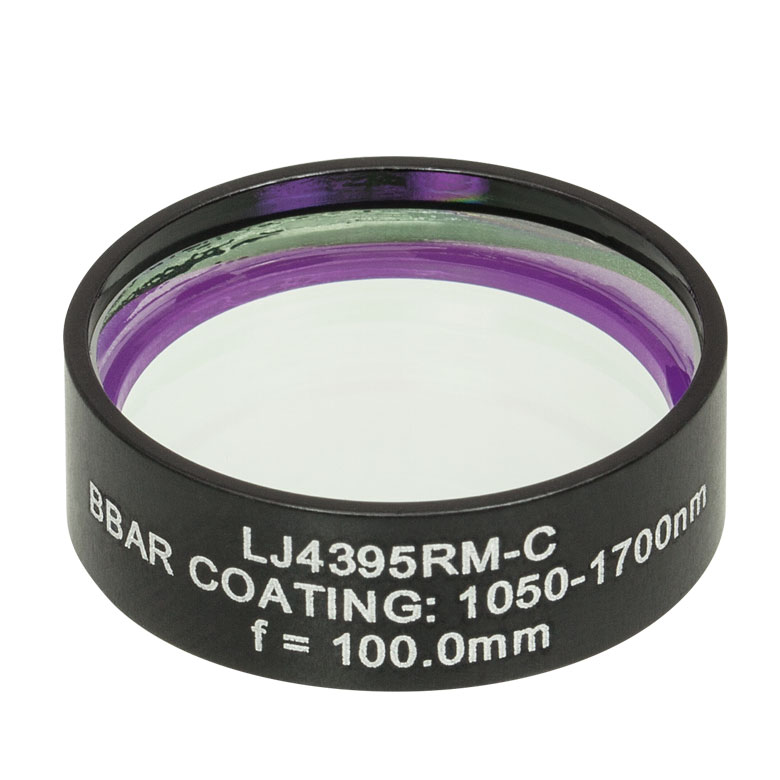

LJ4395RM-C — Плоско-выпуклая цилиндрическая круглая линза из кварцевого стекла, фокусное расстояние: 100 мм, Ø1", просветляющее покрытие: 1050-1700 нм, Thorlabs
Плоско-выпуклая линза кварцевое стекло, f = 100 мм, Ø1.0", AR 1050-1700 нм.
Плоско-выпуклая цилиндрическая геометрия формирует фокусировку только по одной оси: из круглого пучка можно получить линию, а из эллиптического — скорректировать расходимость в выбранном направлении.
Кварцевое стекло (fused silica) обеспечивает высокую прозрачность и стабильность в широком спектральном диапазоне, включая УФ-область, а также хорошо переносит лазерные мощности при корректном режиме эксплуатации.
Просветляющее покрытие рассчитано на диапазон 1050-1700 нм и помогает уменьшать паразитные отражения, повышая суммарную пропускную способность оптического тракта.
Линза поставляется без дополнительной оправы и может устанавливаться в совместимые держатели/оправы под ваш механический стандарт.
Ключевые особенности
- Фокусное расстояние: 100 мм
- Габариты: диаметр Ø1"
- Материал: кварцевое стекло
- Покрытие: 1050-1700 нм
- Производитель: Thorlabs
Типовые применения
- формирование линейного фокуса для сканирования, измерений и машинного зрения
- компрессия/растяжение пучка по одной оси (beam shaping)
- коллимация излучения лазерных диодов и светодиодных источников
- осветительные системы и проекционные узлы, где требуется «полоса света»
- УФ-оптика и спектроскопические установки (в зависимости от покрытия)
Рекомендации по работе
- Размещайте плоскую сторону линзы со стороны более коллимированного участка пучка, чтобы снизить аберрации.
- При работе с лазером контролируйте чистоту поверхности: микрозагрязнения быстро дают рассеяние и локальный нагрев.
- Для точной настройки используйте регулировочные держатели и контролируйте перпендикулярность оптической оси.
- Подбирайте покрытие под рабочую длину волны: вне диапазона AR эффективность снижается.
Примечание: реальное качество фокусировки зависит от размера апертуры, спектральной ширины источника и точности механической юстировки.
