Поставщик
|
Thorlabs |
|
Артикул
|
LJ1695L2-B |
|
Материал
|
N-BK7 (боросиликатное коронное стекло) |
|
Форма
|
цилиндрические |
|
Фокусное расстояние
|
50-200 мм |
|
Покрытие
|
4451 |
|
Тип линз
|
выпуклые |
|
Тип выпуклых линз
|
плоско выпуклые цилиндрические линзы |
|
Форма
|
плоско выпуклые цилиндрические линзы |

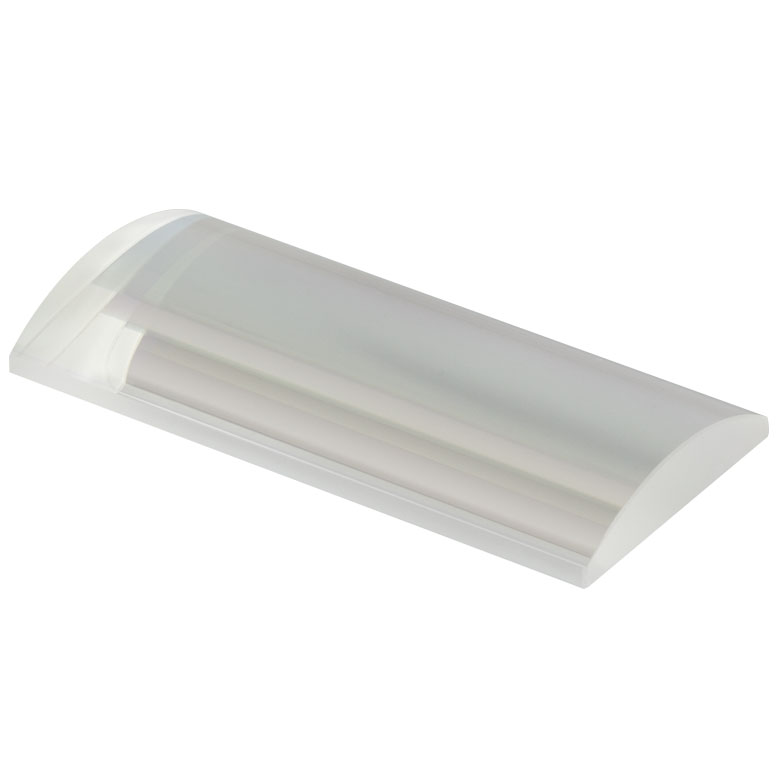

LJ1695L2-B — Плоско-выпуклая цилиндрическая линза N-BK7
LJ1695L2-B — плоско-выпуклая цилиндрическая линза из оптического стекла N-BK7 с фокусным расстоянием 50.0 мм и габаритами 30 × 60 мм (высота × длина). Цилиндрическая оптика фокусирует свет только по одной оси, формируя в фокальной плоскости линию вместо точки.
За счёт геометрии plano-convex линза хорошо подходит для работы с коллимированными пучками и схем, где важно получить аккуратный профиль интенсивности по выбранному направлению. Такие элементы часто используют для формирования лазерной линии, «сжатия»/«растяжения» пучка и компенсации астигматизма в оптических трактах.
Ключевые характеристики
- Материал: N-BK7
- Фокусное расстояние: 50.0 мм
- Размер: 30 мм (высота) × 60 мм (длина)
- Тип линзы: плоско-выпуклая цилиндрическая
- Покрытие: 650-1050 нм
Покрытие и потери на отражение
Оптика имеет просветляющее (AR) покрытие, рассчитанное на диапазон 650-1050 нм. Оно снижает паразитные отражения и повышает пропускание в рабочем спектре.
Если в схеме используются несколько оптических элементов подряд, выбор правильного покрытия становится критичным: суммарные потери на отражение и паразитные засветки могут заметно «съедать» полезный сигнал и ухудшать контраст.
Типичные задачи
- формирование лазерной линии (line generator) для сканирования или подсветки щели
- профилирование пучка по одной оси: расширение или сжатие
- компенсация астигматизма в системах с лазерными диодами
- оптика для спектрометров, интерферометров и систем машинного зрения
Советы по применению
- При настройке добивайтесь равномерной линии фокуса без «завалов» по краям, корректируя ориентацию линзы по оси цилиндра.
- Для минимизации аберраций плоско-выпуклые линзы обычно ориентируют выпуклой стороной к более параллельному пучку.
- Избегайте механических напряжений в держателе: даже небольшая деформация может изменить форму линии фокуса.
