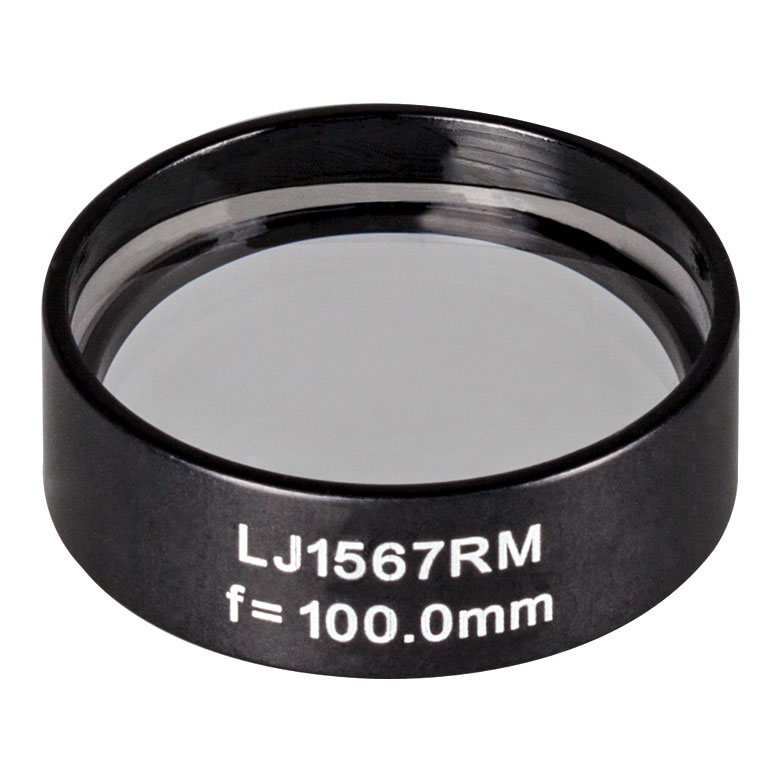

LJ1567RM - N-BK7 плоско-выпуклая круглая линза в оправе, фокусное расстояние: 100 мм, Ø1", без покрытия, Thorlabs

LJ1567RM — Плоско-выпуклая линза в оправе N-BK7, Ø1"

LJ1567RM — плоско-выпуклая круглая линза (spherical plano-convex) из оптического стекла N-BK7, установленная в защитную оправу. Фокусное расстояние 100 мм делает её удобной для задач фокусировки и коллимации лазерного и светодиодного излучения в лабораторных и прикладных системах.

Оправа упрощает монтаж: линзу можно быстро закрепить в механике без риска повредить кромки или внести перекос. Это особенно полезно при сборке прототипов, настройке оптики «на столе» и в приборах, где важны повторяемость и аккуратное позиционирование.

Ключевые характеристики

• Материал: N-BK7
• Диаметр: Ø1"
• Фокусное расстояние: 100 мм
• Тип поверхности: плоско-выпуклая (plano-convex)
• Покрытие: без покрытия

Покрытие и оптическая эффективность

Линза поставляется без просветляющего покрытия, поэтому отражения на поверхностях будут выше. Это хороший вариант для прототипирования, работы с разными длинами волн или там, где потери не критичны.

Для стекла BK7 отражение от непокрытой поверхности при нормальном падении обычно составляет порядка ~4% (зависит от длины волны и угла). При наличии AR-покрытия эти потери заметно уменьшаются, а контраст и энергетическая эффективность системы улучшаются.

Где такая линза особенно полезна

• фокусировка лазерного пятна на фотодиод, волокно или чувствительный элемент
• коллимация расходящегося пучка (например, от лазерного диода)
• оптические эксперименты и учебные стенды
• простые телескопические схемы и системы переноса изображения

Практические рекомендации

• Для уменьшения аберраций плоско-выпуклую линзу часто ориентируют выпуклой стороной к более параллельному пучку.
• Старайтесь не касаться оптических поверхностей: отпечатки и пыль заметно увеличивают рассеяние.
• Если работаете с высокими мощностями, учитывайте потери на отражение и возможный нагрев (особенно у версий без покрытия).
