Поставщик
|
Thorlabs |
|
Артикул
|
LJ1477L1-B |
|
Материал
|
N-BK7 (боросиликатное коронное стекло) |
|
Форма
|
цилиндрические |
|
Фокусное расстояние
|
50-200 мм |
|
Покрытие
|
4451 |
|
Тип линз
|
выпуклые |
|
Тип выпуклых линз
|
плоско выпуклые цилиндрические линзы |
|
Форма
|
плоско выпуклые цилиндрические линзы |

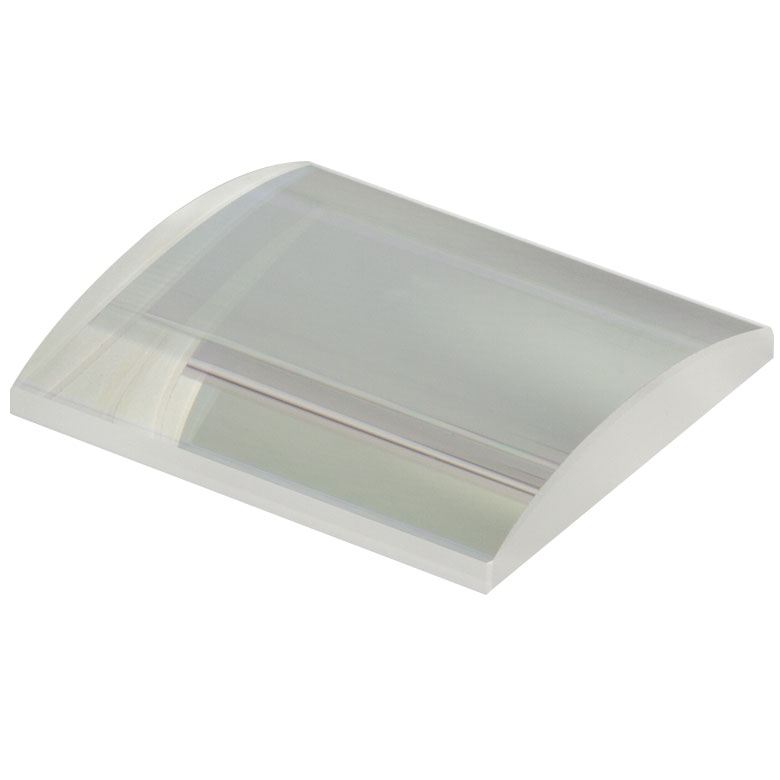

LJ1477L1-B — Плоско-выпуклая цилиндрическая линза (Plano-Convex), N-BK7
Цилиндрическая плоско‑выпуклая линза предназначена для фокусировки или коллимации только в одной оси. В отличие от сферических линз она формирует не точку, а линейный фокус, поэтому особенно удобна для создания равномерной световой линии, развёртки пучка и преобразования эллиптического лазерного излучения.
Оптическое стекло N-BK7 широко применяется в лабораторной и промышленной оптике благодаря стабильным характеристикам и хорошей прозрачности в области видимого и ближнего ИК спектра. Это делает линзу подходящей для работы с лазерными диодами, источниками подсветки и измерительными системами.
Просветляющее покрытие 650-1050 нм снижает отражения и повышает пропускание в заданном спектральном диапазоне. Такой выбор помогает получать более высокий полезный сигнал и уменьшать паразитные отражения, которые могут давать засветку или интерференционные артефакты.
Ключевые характеристики
- Тип: плоско‑выпуклая цилиндрическая линза
- Материал: N-BK7
- Фокусное расстояние: 70.00 мм
- Габариты: высота 30.0 мм, длина 32.0 мм
- Покрытие: 650-1050 нм
- Оптимальный диапазон применения покрытия: ближний ИК диапазон
Преимущества
- Формирование линии или «плоского» фокуса для линейной подсветки
- Удобно для компенсации астигматизма и преобразования профиля пучка
- Снижение потерь на отражениях (для версий с AR‑покрытием)
- Простой способ собрать компактный оптический модуль без сложной юстировки
Где используется
- линейные лазерные проекторы и подсветка для машинного зрения
- спектрометры, оптические стенды и лабораторные трактовки пучка
- сканирующие системы, считыватели штрих‑кодов, микроскопия
- аниморфные системы и формирование пучка в фотонике
Рекомендация по установке: при работе с коллимированным пучком обычно ориентируют линзу так, чтобы выпуклая сторона смотрела на входящее излучение — это помогает уменьшить сферическую аберрацию и получить более ровную линию. Точная ориентация зависит от схемы и требуемого качества линии.
Уход и эксплуатация
- не касайтесь рабочей поверхности пальцами; используйте перчатки и пинцет
- чистите только салфетками для оптики и совместимыми растворителями
- избегайте абразивов и перекоса прижимных элементов в держателе
