Поставщик
|
Thorlabs |
|
Артикул
|
LJ1212L2 |
|
Материал
|
N-BK7 (боросиликатное коронное стекло) |
|
Форма
|
цилиндрические |
|
Фокусное расстояние
|
5-50 мм |
|
Покрытие
|
без покрытия |
|
Тип линз
|
выпуклые |
|
Тип выпуклых линз
|
плоско выпуклые цилиндрические линзы |
|
Форма
|
плоско выпуклые цилиндрические линзы |

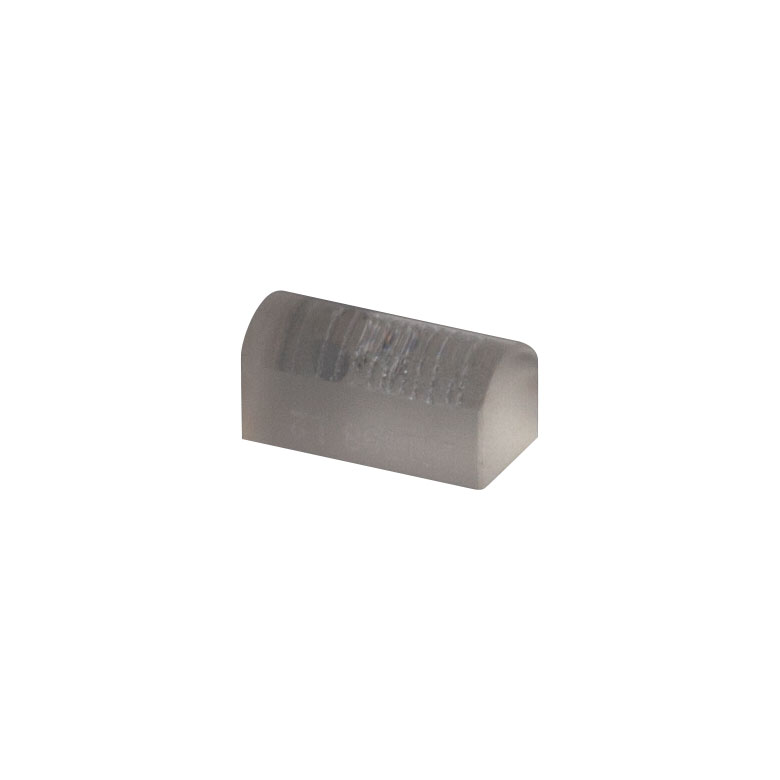

LJ1212L2 — цилиндрическая плоско‑выпуклая линза, f = 30 мм
Цилиндрическая плоско‑выпуклая линза фокусирует свет только в одной плоскости, формируя линию вместо точки. Это базовый элемент для генерации линейной засветки, анаморфного преобразования пучка и компенсации астигматизма в оптических системах.
Оптическое стекло N‑BK7 — универсальный материал для видимого и ближнего ИК‑диапазона. Он широко используется в лабораторной и промышленной оптике благодаря стабильным параметрам и хорошей обрабатываемости.
Габариты элемента (высота 20 мм, длина 40 мм) упрощают интеграцию в компактные держатели и механические узлы. Поставляется **без просветляющего покрытия** — хороший вариант для прототипирования, учебных стендов и систем, где отражения не критичны или покрытие наносится отдельно под конкретную длину волны.
Ключевые характеристики
- Тип: цилиндрическая плоско‑выпуклая линза (focus in one axis)
- Материал: N-BK7
- Фокусное расстояние: 30 мм
- Размеры: высота 20 мм, длина 40 мм
- Покрытие: нет
- Назначение: формирование линии, растяжение пучка по одной оси, корректировка оптических искажений
Типовые применения
- линейная подсветка для камер и систем контроля качества
- спектроскопия и системы с щелевыми диафрагмами
- проекция линий и структурированный свет
- оптика лазерных диодов и коллимация по одной оси
Рекомендации
- располагайте линзу так, чтобы цилиндрическая ось соответствовала нужному направлению фокусировки
- для получения тонкой линии используйте точный подбор расстояния до фокуса и ширины входного пучка
- в высокоэнергетических лазерных системах контролируйте плотность мощности на покрытии
