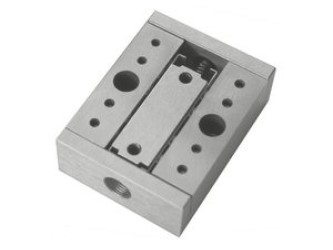

Cтабильный линейный транслятор из нержавеющей стали 7Т67-6 характеризуется низким профилем, повышенной стабильностью и точностью. Закрытая конструкция усиливает транслятор, снижая возможность изгиба. Сталь, как материал, увеличивает стабильность. Платформа подпружинена. Трансляторы могут быть легко соединены с другими узлами своего типа, например в X-Y конфигурации. Транслятор может применяться вверх ногами. Транслятор полностью изготовлен из нержавеющей стали.
Особенности:
- Закрытая конструкция;
- Перемещение 6 мм;
- Большая поверхность для крепления;
- Сборная X-Y-Z конфигурация;
- Полностью изготовлен из нержавеющей стали.
Конфигурации:
- 7Т67-6 – стандартная модель с метрическими размерами.
- 7Т67С-6 – модель с дюймовыми размерами – производится на заказ.

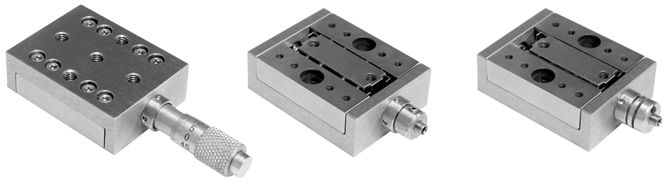

Примечание: ведущий винт не включен в поставку, он может быть заказан отдельно. Подходящие микрометрические винты: 9S35M-5, 9SH137ML, 9SH137MN.
Технические характеристики:
|
Параметр |
Значение |
|
Перемещение |
6 мм |
|
Чувствительность |
1 мкм |
|
Точность слежения |
2 мкм |
|
Точность установки |
10 мкм |
|
Угловое отклонение |
<150 мкрад |
|
Нагрузка: | |
|
Горизонтальная |
45 кг |
|
Вертикальная |
3 кг |
|
Масса |
0.1 кг |
Модели:
|
Модель |
Примечание |
Кол-во осей |
Винт |
|
7T67-6 |
Метрическая резьба |
1 |
Без винта |
|
7T67-6-9SH137MN |
Метрическая резьба |
1 |
9SH137MN |
|
7T67-6-9SH137ML |
Метрическая резьба |
1 |
9SH137ML |
|
7T67-6-9S35M-5 |
Метрическая резьба |
1 |
9S35M-5 |
|
7T67E-6 |
Дюймовая резьба |
1 |
Без винта |
|
7T67V-6 |
Метрическая резьба |
1 |
Без винта |
|
7T67EV-6 |
Дюймовая резьба |
1 |
Без винта |
|
7T67E-6-9S35M-5 |
Дюймовая резьба |
1 |
9S35M-5 |
|
7T67E-6-9SH137ML |
Дюймовая резьба |
1 |
9SH137ML |
|
7T67E-6-9SH137MN |
Дюймовая резьба |
1 |
9SH137MN |
|
7T67-6-9S35M-5XY |
Метрическая резьба |
2 |
9S35M |
|
7T67-6-9S35M-5XYZ |
Метрическая резьба |
3 |
9S35M |
|
7T67-6-9SH137MLXY |
Метрическая резьба |
2 |
9SH137ML |
|
7T67-6-9SH137MLXYZ |
Метрическая резьба |
3 |
9SH137ML |
|
7T67-6-9SH137MNXY |
Метрическая резьба |
2 |
9SH137MN |
|
7T67-6-9SH137MNXYZ |
Метрическая резьба |
3 |
9SH137MN |
|
7T67-6XY |
Метрическая резьба |
2 |
Без винта |
|
7T67-6XYZ |
Метрическая резьба |
3 |
Без винта |
|
7T67E-6XY |
Дюймовая резьба |
2 |
Без винта |
|
7T67E-6XYZ |
Дюймовая резьба |
3 |
Без винта |
|
7T67V-6XY |
Метрическая резьба |
2 |
Без винта |
|
7T67V-6XYZ |
Метрическая резьба |
3 |
Без винта |
