Компания АЗИМУТ ФОТОНИКС предлагает линейные трансляторы от компании Huber Diffraction. Трансляторы представлены в стандартной и вакуумной конфигурации.

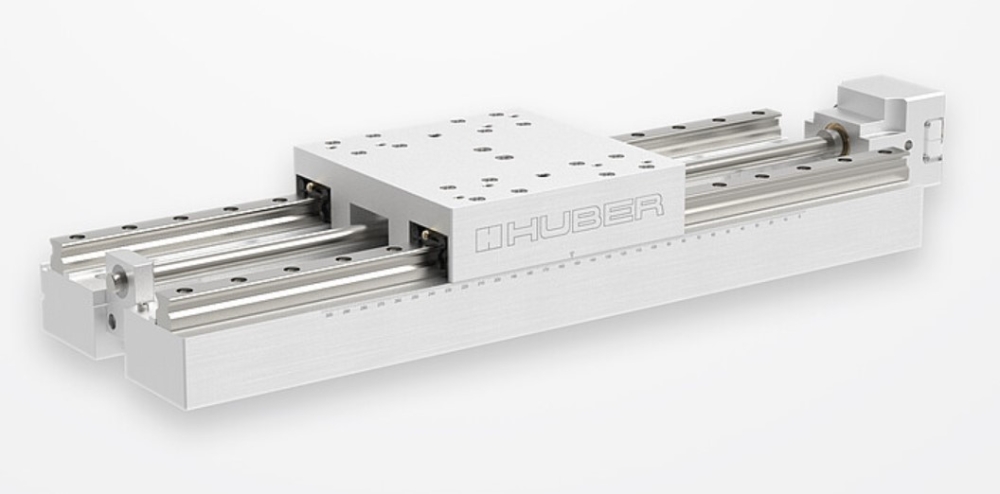

Линейный транслятор типа 5101.30 в прецизионной конфигурации с рабочим диапазоном 300 мм является образцом точной технологии серии 5101.
Особенности:
- Высокоточный рециркуляционный шариковый шпиндель;
- Приводные и направляющие компоненты настраиваются вручную и контролируются с помощью современной измерительной техники;
- Установка приводного шпинделя без люфта;
- Использование направляющих с низким коэффициентом трения приводит к оптимальной точной настройке благодаря высокой воспроизводимости минимального шага системы;
- Использование устойчивых к нагрузкам высокоэластичных материалов гарантирует высокую стабильность системы и долгий срок службы;
- Прочные поверхности благодаря гальваническому естественному анодированию.
Индивидуальная модульная настройка:
- К многоосевым системам;
- С индивидуальным диапазоном хода;
- С шаблоном отверстий по индивидуальному заказу.
Специальные версии:
- Подходит для вакуума;
- Немагнитная;
- С защитой от излучения;
- В черном варианте.

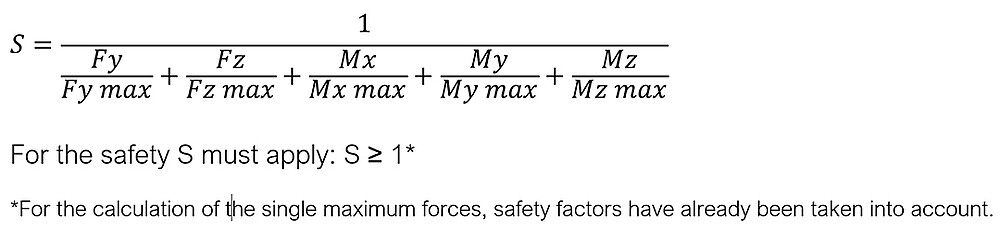

Максимальная нагрузка:
|
Ось |
Нагрузка |
|
Fx [Н]: |
550 |
|
Fy [Н]: |
350 |
|
Fz↑ [Н]: |
5700 |
|
Fz↓ [Н]: |
7600 |
|
Mx [Нм]: |
75 |
|
My [Нм]: |
70 |
|
Mz [Нм]: |
35 |
Технические характеристики:
|
Параметр |
Значение |
|
Диапазон хода (мм) |
300* |
|
Материал основания / каретки |
Алюминий |
|
Шаг шпинделя (мм) |
2 |
|
Макс. нагрузка Fz↓ (Н) |
7600 |
|
Мин. крутящий момент (Нм) |
0.6 |
|
Жесткость ["/Нм]: |
0.7 |
|
Вес (кг) |
11 |
* Опционально: увеличенный или укороченный диапазон хода.
Конфигурации точности:
|
Параметр |
Значение |
||
|
X2 |
XE |
||
|
Точность [мкм]: |
(+/-) |
10 |
По запросу |
|
Повторяемость (однонаправленная) [мкм]: |
(+/-) |
2 |
По запросу |
|
Ошибка реверсирования [мкм]: |
6 |
По запросу |
|
|
Плоскостность [мкм]: |
(+/-) |
3.5 |
3.5 |
|
Прямолинейность [мкм]: |
(+/-) |
3.5 |
3.5 |
|
Изгиб ["]: |
(+/-) |
2.5 |
2.5 |
|
Шаг ["]: |
(+/-) |
3.5 |
3.5 |
|
Кручение ["]: |
(+/-) |
2.5 |
2.5 |

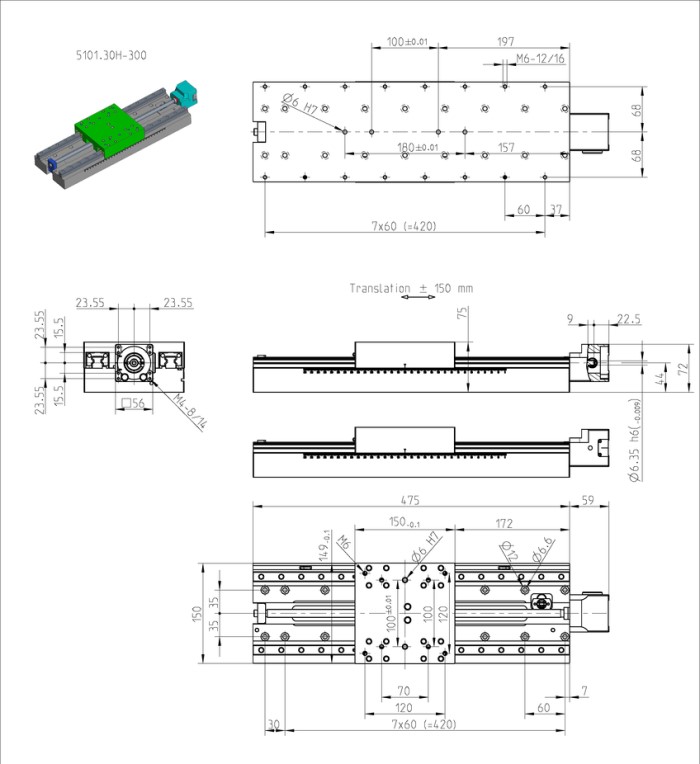

Габариты:
