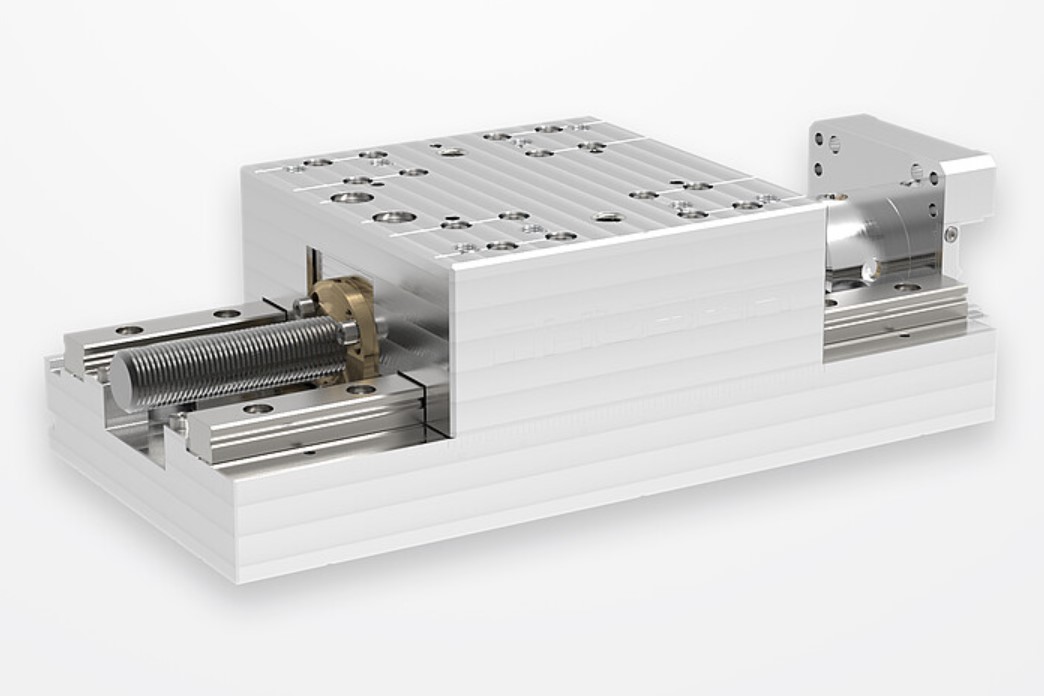

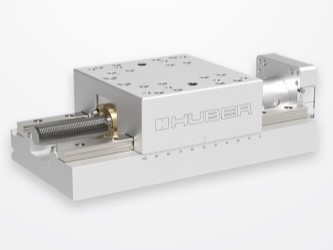

Компания АЗИМУТ ФОТОНИКС предлагает линейные трансляторы от компании Huber Diffraction. Трансляторы представлены в стандартной и вакуумной конфигурации.
Особенности:
- Возможны многоосевые системы позиционирования за счет простой комбинации платформ;
- Износостойкая треугольная бронзовая гайка шпинделя;
- Установка приводного шпинделя без люфта;
- Опционально доступен с прецизионным шариковым, резьбовым или шлифованным шпинделем;
- Использование направляющих с низким коэффициентом трения приводит к оптимальной точной настройке благодаря высокой воспроизводимости минимального шага системы;
- Использование устойчивых к нагрузкам высокоэластичных материалов гарантирует высокую стабильность системы и долгий срок службы;
- Прочные поверхности благодаря гальваническому естественному анодированию;
- Три прецизионные конфигурации.
Индивидуальная модульная настройка:
- От базовой модели до high-end системы;
- К многоосевым системам;
- С индивидуальным диапазоном хода;
- С шаблоном отверстий по индивидуальному заказу.
Специальные версии:
- Подходит для вакуума;
- Немагнитная;
- В черном варианте.

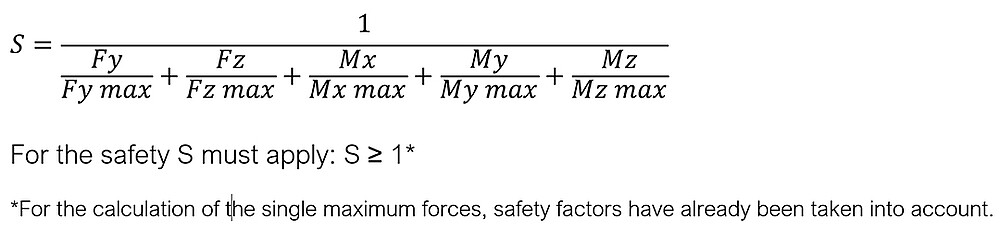

Максимальная нагрузка:
|
Ось |
Нагрузка |
|
Fx [Н]: |
170 |
|
Fy [Н]: |
240 |
|
Fz↑ [Н]: |
1100 |
|
Fz↓ [Н]: |
2200 |
|
Mx [Нм]: |
35 |
|
My [Нм]: |
25 |
|
Mz [Нм]: |
20 |
Технические характеристики:
|
Параметр |
Значение |
|
Диапазон хода (мм) |
100* |
|
Материал основания / каретки |
Алюминий |
|
Шаг шпинделя (мм) |
2 |
|
Макс. нагрузка Fz↓ (Н) |
2200 |
|
Мин. крутящий момент (Нм) |
0.6 |
|
Жесткость ["/Нм]: |
1.8 |
|
Вес (кг) |
2.8 |
* Опционально: увеличенный или укороченный диапазон хода.
Конфигурации точности:
|
Параметр |
Значение |
|||
|
X1 |
X2 |
XE |
||
|
Точность [мкм]: |
(+/-) |
10 |
4 |
По запросу |
|
Повторяемость (однонаправленная) [мкм]: |
(+/-) |
3 |
2 |
По запросу |
|
Ошибка реверсирования [мкм]: |
6 |
4 |
По запросу |
|
|
Плоскостность [мкм]: |
(+/-) |
3 |
2 |
2 |
|
Прямолинейность [мкм]: |
(+/-) |
3 |
2 |
2 |
|
Изгиб ["]: |
(+/-) |
6 |
4 |
4 |
|
Шаг ["]: |
(+/-) |
6 |
4 |
4 |
|
Кручение ["]: |
(+/-) |
6 |
4 |
4 |

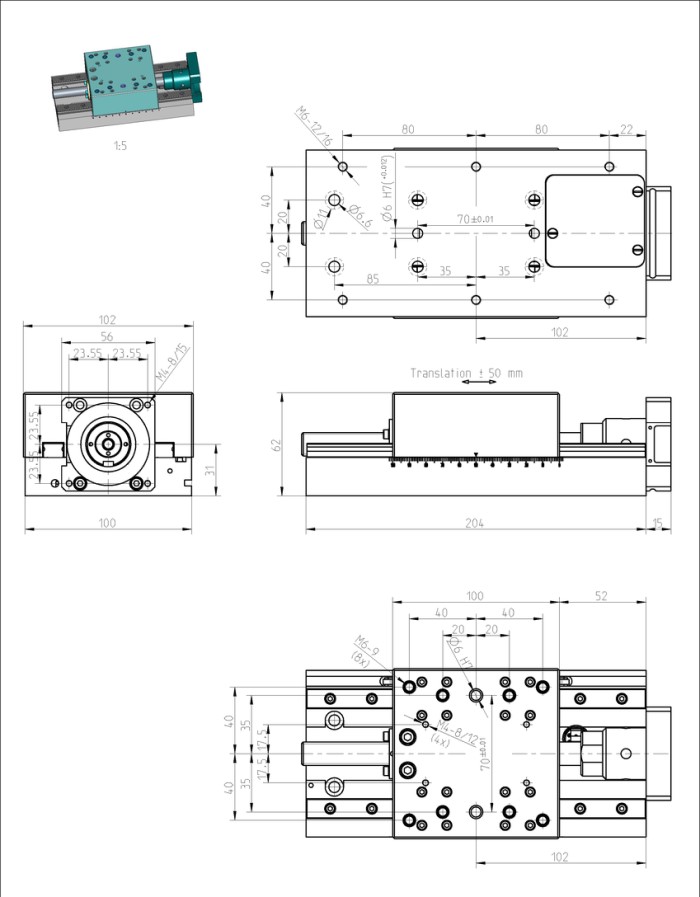

Габариты:
