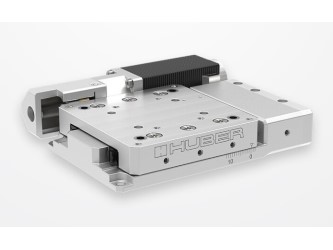

Компания АЗИМУТ ФОТОНИКС предлагает линейные трансляторы от компании Huber Diffraction. Трансляторы представлены в стандартной и вакуумной конфигурации.
Особенности:
- Компактный линейный транслятор для позиционирования легких образцов или креплений;
- Возможны многоосевые системы позиционирования за счет простой комбинации платформ;
- Износостойкая треугольная бронзовая гайка;
- Оснащен шаговым двигателем Faulhaber или Oriental, размер фланца 20 мм;
- Заземленный и закаленный резьбовой шпиндель (самоблокирующийся);
- Прочные поверхности благодаря гальваническому естественному анодированию.
Индивидуальная модульная настройка:
- К многоосевым системам;
- С индивидуальным диапазоном хода;
- С шаблоном отверстий по индивидуальному заказу.
Специальные версии:
- Подходит для вакуума;
- Немагнитная;
- В черном варианте.
Максимальная нагрузка:
|
Ось |
Нагрузка |
|
|
Fx [Н]: |
55 |
|
|
Fy [Н]: |
55 |
|
|
Fz↑ [Н]: |
55 |
|
|
Fz↓ [Н]: |
55 |
|
|
ΣF [Н]: |
(≤) |
55 |
|
Mx [Нм]: |
4.5 [=Fy · (z+0.005] ** |
|
|
My [Нм]: |
6 [=Fx · (z+0.005] ** |
|
|
Mz [Нм]: |
4.5 |
|
|
ΣM [Нм]: |
(≤) |
6.5 |
** z: расстояние от монтажной поверхности до центра тяжести груза [м].
Технические характеристики:
|
Параметр |
Значение |
|
Диапазон хода (мм) |
12* |
|
Материал основания / каретки |
Алюминий |
|
Шаг шпинделя (мм) |
0.5 |
|
Макс. нагрузка Fz↓ (Н) |
55 |
|
Мин. крутящий момент (Нм) |
0.02 |
|
Жесткость ["/Нм]: |
35 |
|
Вес (кг) |
0.35 |
* Опционально: увеличенный или укороченный диапазон хода.
Конфигурации точности:
|
Параметр |
Значение |
|
|
X1 |
||
|
Точность [мкм]: |
(+/-) |
6 |
|
Повторяемость (однонаправленная) [мкм]: |
(+/-) |
1 |
|
Ошибка реверсирования [мкм]: |
1 |
|
|
Плоскостность [мкм]: |
(+/-) |
4 |
|
Прямолинейность [мкм]: |
(+/-) |
4 |
|
Изгиб ["]: |
(+/-) |
3 |
|
Шаг ["]: |
(+/-) |
3 |
|
Кручение ["]: |
(+/-) |
3 |

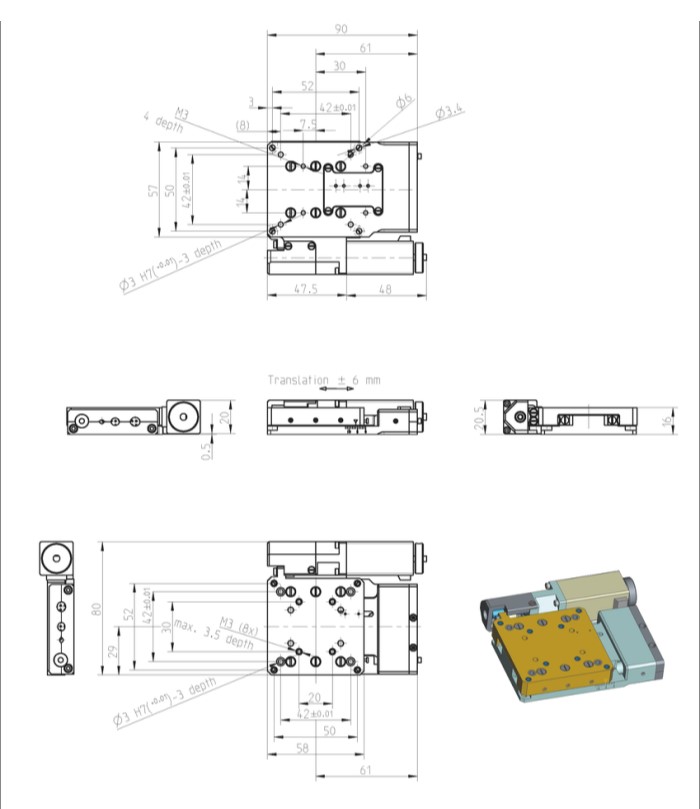

Габариты:
