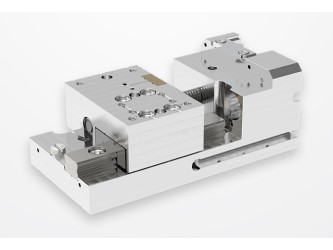

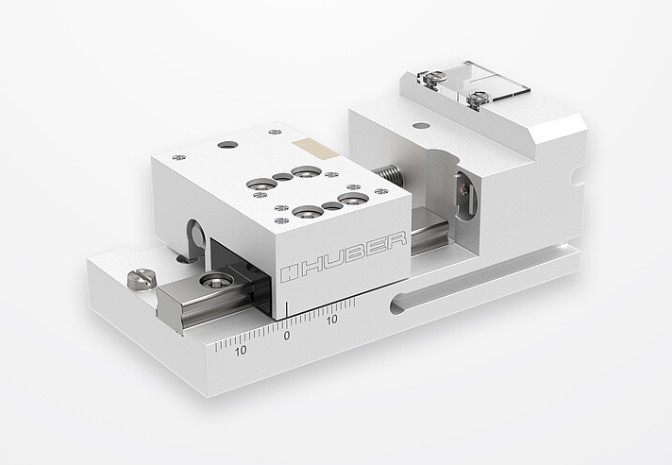

Компания АЗИМУТ ФОТОНИКС предлагает линейные трансляторы от компании Huber Diffraction. Трансляторы представлены в стандартной и вакуумной конфигурации.
Особенности:
- Компактный линейный транслятор для позиционирования легких образцов или креплений;
- Возможны многоосевые системы позиционирования за счет простой комбинации платформ;
- Износостойкая треугольная бронзовая гайка шпинделя;
- Особенно подходит для регулировки щелевых экранов серии 3000;
- Заземленный и закаленный резьбовой шпиндель (самоблокирующийся);
- Прочные поверхности благодаря гальваническому естественному анодированию.
Технические характеристики:
|
Параметр |
Значение |
|
Диапазон хода (мм) |
30* |
|
Материал основания / каретки |
Алюминий |
|
Шаг шпинделя (мм) |
1 |
|
Макс. нагрузка Fz↑ (Н) |
50 |
|
Мин. крутящий момент (Нм) |
0.02 |
|
Вес (кг) |
0.25 |
* Опционально: увеличенный или укороченный диапазон хода.
Максимальная нагрузка:
|
Fx [Н]: |
50 |
|
|
Fy [Н]: |
50 |
|
|
Fz↑ [Н]: |
50 |
|
|
Fz↓ [Н]: |
50 |
|
|
ΣF [Н]: |
(≤) |
50 |
|
Mx [Нм]: |
4 [=Fy · (z+0.010] ** |
|
|
My [Нм]: |
5.5 [=Fx · (z+0.010] ** |
|
|
Mz [Нм]: |
4 |
|
|
ΣM [Нм]: |
(≤) |
6 |
** z: расстояние от монтажной поверхности до центра тяжести груза [м].
Габариты:
