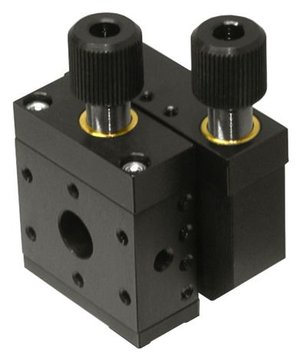

XZ микротранслятор 7Т228Т обеспечивает плавное прецизионное перемещение вдоль по двум осям. Ведущие винты расположены так, что управление узлом осуществляется с одной стороны, поэтому 7Т228Т очень удобны в оптических схемах с высокой плотностью размещения узлов. Диапазон перемещения составляет 4 мм с чувствительностью 1 мкм. Имеет крепёжные отверстия под винты М2. Узел имеет чистую апертуру диаметром 7 мм. Таким образом, он идеально подходит для крепления диафрагм. Транслятор может напрямую крепиться на оптических плитах и другом оборудовании с использованием крепёжных отверстий М2 и М3. Угловые скобы 2АВ128 позволяют использовать транслятор с другими узлами. База и платформа изготовлены из анодированного алюминия.
Особенности:
- Компактная конфигурация;
- Прецизионное прямолинейное перемещение;
- Диапазон X-Z или X-Y перемещения 4 мм;
- Точные винты с шагом 0.25 мм (100 нитей на дюйм);
- Высокоточные шарикоподшипники.
Технические характеристики:
|
Параметр |
Значение |
|
Диапазон перемещения |
4 мм |
|
Чувствительность |
1 мкм |
|
Точность слежения |
2 мкм |
|
Нагрузка | |
|
Горизонтальная |
1 кг |
|
Вертикальная |
0.2 кг |
|
Масса |
0.08 кг |
Модели:
|
Модель |
Примечание |
|
7T228T |
- |
|

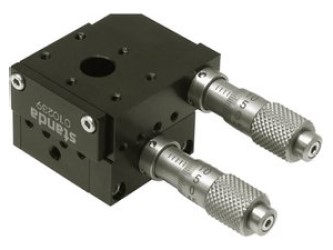

7T228T-9S35M-5 |
С винтом 9S35M-5 |
|
7T228TL |
С дополнительной фиксацией |
