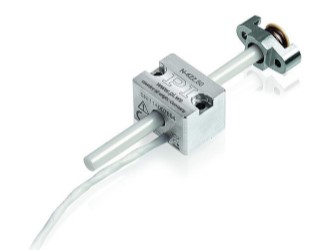

Пьезодвигатели серии PIShift являются OEM приводами без датчика положения. Модель N-422.50 обеспечивает перемещение на дистанцию до 35 мм. Основа привода – пьезоэлектрический элемент, на который подаётся пилообразный сигнал с контроллера. Пьезоэлемент медленно «растягивается» вместе с направляющей, а затем резко «укорачивается», при этом направляющая остаётся на своём месте. Приводы PIShift осуществляют перемещения пошагово с частотой в ультразвуковом диапазоне. Пьезодвигатель может быть закреплён болтами к горизонтальной поверхности, при этом сама нагрузка (подвижный элемент) соединяется с направляющей. Приводы серии PIShift способны перемещаться со скоростями более 5 мм/сек, при этом максимальное толкающее/тянущее усилие составляет 7 Н. Для управления приводами используется контроллер E-870, который может иметь 1 или 4 канала управления, а также аналоговый и цифровой интерфейсы.
Особенности:- Автоматическая фиксация положения направляющей в режиме ожидания; - Отсутствие тепловыделения при работе в режиме ожидания; - Бесшумная работа на частотах более 20 кГц. |
Применения:- Прецизионное выравнивание оптических элементов (зеркал, фильтров и т.п.); - Микроманипулирование; - Биотехнология; - Медицина. |
Технические характеристики:
|
Характеристика |
N-422.50 |
Единица измерения/допуск |
|
Направление перемещения |
X | |
|
Диапазон перемещения |
35 |
мм |
|
Частота шага* |
>20 |
кГц |
|
Максимальная скорость* |
5 |
мм/сек. |
|
Жёсткость в направлении перемещения |
>4 |
Н/мкм ± 20 % |
|
Максимальное толкающее/тянущее усилие |
7 |
Н |
|
Максимальное удерживающая сила |
10 |
Н |
|
Тип двигателя |
Инерционный двигатель серии PIShift | |
|
Рабочее напряжение (размах напряжения) |
48 |
В |
|
Потребляемая мощность |
15 (актуатор) 30 (актуатора и контроллера) |
Вт |
|
Рабочий диапазон температур |
От 0 до +50 |
°С |
|
Материал корпуса актуатора** |
Нержавеющая сталь | |
|

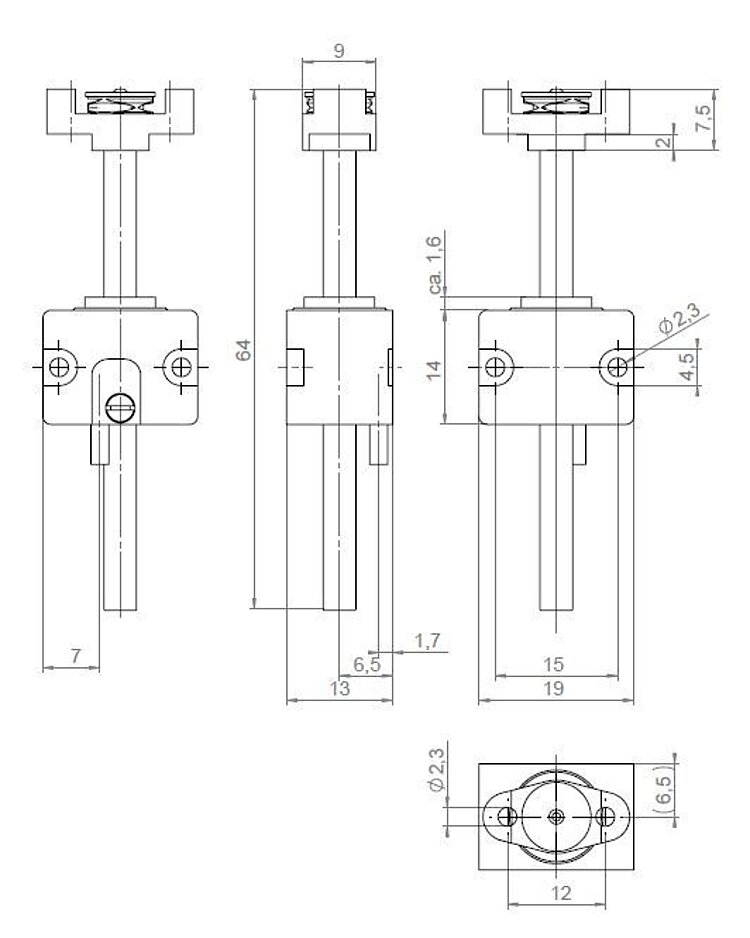

Габариты |
21.5х18х13 мм + направляющая | |
|
Масса |
25 |
г ± 5 % |
|
Длина кабеля |
1.5 |
м ± 10 мм |
|
Разъём |
DIN (4-х контактный) | |
|
Рекомендуемый контроллер |
E-870 |
* Зависит от контроллера;
** Материал направляющей - керамика.
