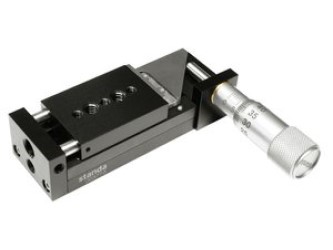

Линейные трансляторы 7Т173T обеспечивают линейное перемещение с ручной регулировкой микрометрическим винтом, который, в отличие от 7T173, находится под углом 90° относительно вектора перемещения.
Особенности:
- Линейный транслятор с боковой регулировкой;
- Перемещение 10 и 20 мм;
- Микрометрический винт;
- Высокоточные шарикоподшипники;
- Компактная XYZ конфигурация со всеми винтами на одной стороне.
Технические характеристики:
|
Параметр |
Значение |
|
Перемещение | |
|
7Т173-10Т |
10 мм |
|
7Т173-20Т |
20 мм |
|
Чувствительность |
1 мкм |
|
Точность слежения |
2 мкм |
|
Точность установки |
10 мкм |
|
Нагрузка | |
|
Горизонтальная |
10 кг |
|
Вертикальная |
5 кг |
|
Вес | |
|
7T173-10Т |
0.18 кг |
|
7Т173-20Т |
0.23 кг |
|
Соединительные скобы | |
|
X-Y |
2CP173-20 |
|
Z |
2AB173-20 |
Модели:
|
Модель |
Примечание |
«Зеркальный» вариант |
Ход, мм |
|
7T173-10T |
- |
Нет |
10 |
|
7T173-20T |
- |
Нет |
20 |
|
7T173-20TM |
- |
Да |
20 |
|
7T173-10TM |
- |
Да |
10 |
|
7T173-20TMXY |
2-х координатная сборка |
Да |
20 |
|
7T173-20TMXYZ |
3-х координатная сборка |
Да |
20 |
|
7T173-20TXY |
2-х координатная сборка |
Нет |
20 |
|
7T173-20TXYZ |
3-х координатная сборка |
Нет |
20 |
|
7T173-10TMXY |
2-х координатная сборка |
Да |
10 |
|
7T173-10TMXYZ |
3-х координатная сборка |
Да |
10 |
|
7T173-10TXY |
2-х координатная сборка |
Нет |
10 |
|
7T173-10TXYZ |
3-х координатная сборка |
Нет |
10 |
|
Поставщик
|
Standa |
