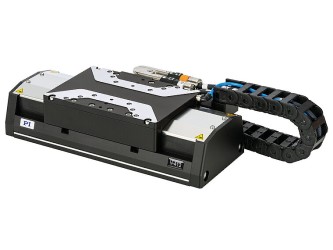

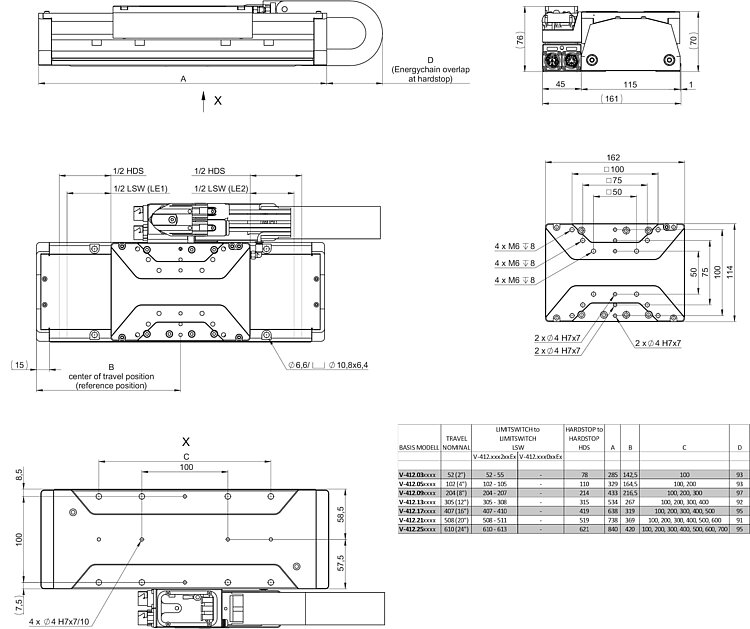

Платформы серии V-412 способны осуществлять линейное перемещение нагрузки массой до 40 кг на дистанцию до 610 мм. Позиционеры оснащаются трёхфазным линейным двигателем, сверхпрочными шарикоподшипниками и высокоточными линейными энкодерами. В зависимости от модификации могут использоваться инкрементный или абсолютный энкодеры, обеспечивающие разрешение 5 нм и 10 нм соответственно. Платформы V-412 оборудованы промышленными разъёмами и гибкими кабельными каналами. Для защиты от пыли позиционеры имеют закрытую конструкцию, для создания внутри платформы избыточного давления предусмотрена подача воздуха.
Приводы достигают высоких скоростей (до 2 м/c) и ускорений. Передвижения двигателей без железного сердечника отвечают высочайшим требованиями к точности, поскольку нежелательное взаимодействие между постоянными магнитами отсутствует. Это позволяет обеспечить плавность хода даже при самых низких скоростях и, в то же время, избежать вибраций при быстром движении. Применение линейного двигателя также положительно сказывается на сроке службы оборудования. Смазка направляющих V-412 рассчитана на дистанцию 20 тыс. км. Для быстрого выравнивания платформы имеют специально обработанную сторону с параллелизмом менее 50 мкм по отношению к направлению движения.
Платформы V-412 могут использоваться в различных задачах промышленной автоматизации. Например, работать в составе установок высокодинамичной лазерной обработки. Управление позиционерами осуществляется модулем ACS через EtherCAT, что позволит выполнять синхронизацию перемещения по всем осям с работой лазера и с другим оборудованием на производственной линии.
Технические характеристики:
|
Характеристики движения |
V-412.03 |
V-412.05 |
V-412.09 |
V-412.13 |
Ед. измер. |
|
Направление перемещения |
X |
X |
X |
X | |
|
Диапазон перемещения |
52 |
102 |
204 |
305 |
мм |
|
Отклонение вокруг оси Y (Pitch) / Отклонение вокруг оси Z (Yaw) |
±9 |
±14 |
±19 |
±29 |
мкрад |
|
Прямолинейность / плоскостность |
±1.5 |
±2.5 |
±4 |
±6 |
мкм |
|
Максимальная скорость (без нагрузки) |
2000 |
2000 |
2000 |
2000 |
мм/с |
|
Точность повторного позиционирования
|
±3 |
±4 |
±8 |
±10 |
мкм |
|
Характеристики движения |
V-412.17 |
V-412.21 |
V-412.25 |
Ед. измер. |
|
Направление перемещения |
X |
X |
X | |
|
Диапазон перемещения |
407 |
508 |
610 |
мм |
|
Отклонение вокруг оси Y (Pitch) / Отклонение вокруг оси Z (Yaw) |
±39 |
±48 |
±58 |
мкрад |
|
Прямолинейность / плоскостность |
±8 |
±9 |
±10 |
мкм |
|
Максимальная скорость (без нагрузки) |
2000 |
2000 |
2000 |
мм/с |
|
Точность повторного позиционирования
|
±12 |
±14 |
±15 |
мкм |
|
Характеристики энкодера |
V-412.03 |
V-412.05 |
Ед. измер. |
|
Встроенный энкодер |
Инкрементный линейный энкодер |
Абсолютный линейный энкодер | |
|
Сигнал энкодера |
Sin/cos, 1 В от пика к пику, период сигнала 20 мкм |
EnDat 2.2 | |
|
Расчётное разрешение |
0.0003 |
0.001 |
мкм |
|
Минимальный шаг перемещения |
5 |
10 |
нм |
|
Точность повторного позиционирования (двунаправленного) |
±0.5 |
±0.5 |
мкм |
|
Концевые выключатели |
Hall effect, N/C contact, 5 В, NPN |
– |
|
Механические свойства |
V-412.xxxxxx |
Ед. измер. |
|
Тип направляющих |
Линейные направляющие с циркуляцией шариков |
мет/об |
|
Допустимая нагрузка по Z |
400 |
Н |
|
Допустимая боковая сила |
200 |
Н |
|
Допустимый крутящий момент θx |
20 |
Н·м |
|
Допустимый крутящий момент θy |
15 |
Н·м |
|
Допустимый крутящий момент θz |
20 |
Н·м |
|
Свойства двигателя Прочие характеристики |
V-412.xxxxxx |
Ед. измер. |
|
Тип двигателя |
3х фазный линейный двигатель без железного сердечника | |
|
Напряжение промежуточной цепи, среднеквадратичное |
300 |
В |
|
Пиковое усилие |
151 |
Н |
|
Номинальное усилие |
33 |
Н |
|
Сопротивление фаза-фаза |
8.69 |
Ом |
|
Индуктивность фаза-фаза |
1.4 |
мГн |
|
Шаг полюсов N-N |
30.5 |
мм |
|
Материал |
Анодированный алюминий, сталь | |
|
Перемещаемая масса |
1.7 |
кг |
|
Масса |
V-412.03: 5.0 V-412.05: 5.6 V-412.09: 6.7 V-412.13: 7.9 V-412.17: 9.0 V-412.21: 10.2 V-412.25: 11.3 |
кг |
|
Поставщик
|
Physik Instrumente (PI) |
