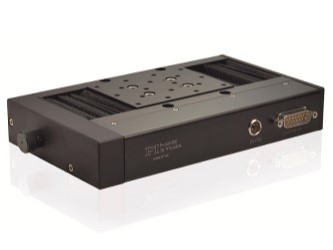

Линейные платформы M-605 позволяют осуществлять прецизионные перемещения в условиях ограниченного свободного пространства. Все модели серии М-605 оснащены высокоточными линейными направляющими и шарико-винтовой передачей (ШВП). Для обеспечения компактных габаритов платформы, двигатель и ШВП, расположены параллельно друг другу. Шарико-винтовая передача снабжена системой преднагрузки, что позволяет исключить люфт. Использование ШВП также позволяет существенно снизить трение, увеличить скорость и срок службы платформы. Модели серии М-605 снабжены линейным энкодером с разрешением 0.1 мкм. Для максимального быстродействия платформы оснащены двигателями ActiveDrive™ с ШИМ (широтно-импульсная модуляция) управлением. Особенность этих двигателей заключается в том, что драйвер ШИМ и усилитель расположены в корпусе двигателя. Такая конструкция позволяет уменьшить, шумы, потери мощности между усилителем и двигателем, добиться более компактных габаритов. Все модели серии M-605 оснащены гибкими гофрированными вставками для защиты от пыли и брызг. Платформы серии M-605 оснащены бесконтактными датчиками Холла для исключения возможности выхода подвижной части платформы за рабочий диапазон перемещений. Каждая выпускаемая платформа серии M-605 тестируется с использованием лазерного интерферометра.
Линейные платформы M-605 могут быть использованы для создания многокоординатных систем перемещения. При сборе двух платформ M-605 в XY комбинацию дополнительный кронштейн не требуются. При сборе трех платформ M-605 в XYZ комбинацию необходим монтажный кронштейн M‑605.AV1 для вертикальной установки платформы M‑605 на M‑605.
Технические характеристики:
|
Характеристика |

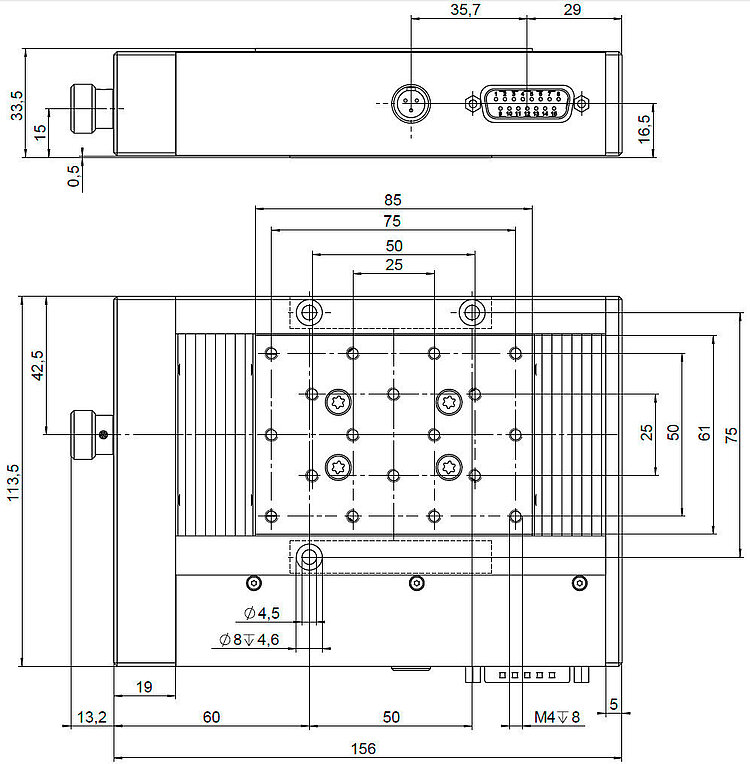

M-605.1DD |

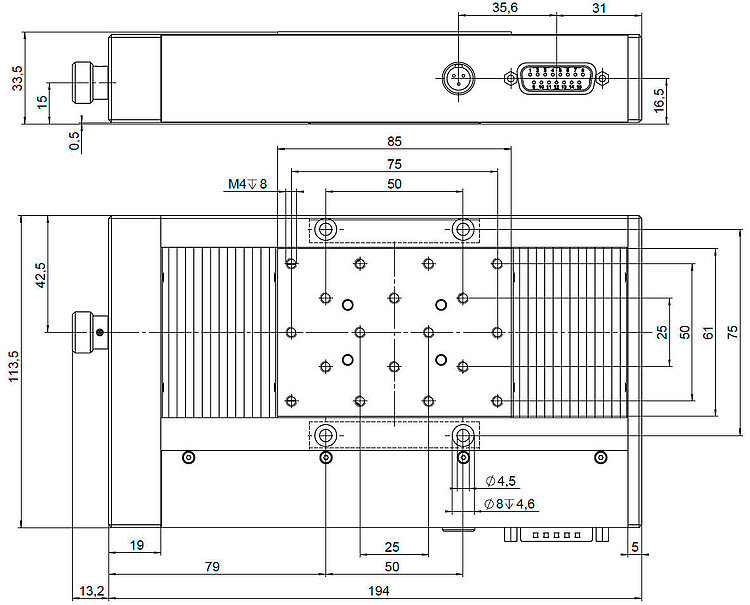

M-605.2DD |
Единица измерения |
|
Доступные направления перемещений |
X |
X | |
|
Диапазон перемещения |
25 |
50 |
мм |
|
Встроенный сенсор |
Линейный энкодер |
Линейный энкодер | |
|
Разрешение сенсора |
0.1 |
0.1 |
мкм |
|
Проектное разрешение одного двигателя |
0.1 |
0.1 |
мкм |
|
Минимальный шаг перемещения |
0.3 |
0.3 |
мкм |
|
Точность повторного позиционирования однонаправленного |
0.1 |
0.1 |
мкм |
|
Точность повторного позиционирования двунаправленного |
0.2 |
0.2 |
мкм |
|
Точность |
1 |
1 |
мкм |
|
Отклонение вокруг вертикальной оси Z (Yaw) / горизонтальной оси Y (Pitch) |
50 / 50 |
50 / 50 |
мкрад |
|
Максимальная скорость |
50 |
50 |
мм/сек |
|
Точность повторного позиционирования в начало координат |
1 |
1 |
мкм |
|
Шаг винта |
1 |
1 |
мм |
|
Максимальная нагрузка |
300 |
300 |
Н |
|
Максимальное толкающее/тянущее усилие |
20/20 |
20/20 |
Н |
|
Допустимое боковое усилие |
100 |
100 |
Н |
|
Тип двигателя |
ActiveDrive™ DC-двигатель |
ActiveDrive™ DC-двигатель | |
|
Рабочее напряжение |
24 PWM (ШИМ) |
24 PWM (ШИМ) |
В |
|
Электрическая мощность |
6 |
6 |
Вт |
|
Датчик контроля |
Датчик Холла |
Датчик Холла | |
|
Диапазон рабочих температур |
От -20 до +65 |
От -20 до +65 |
°С |
|
Материал |
Анодированный алюминий (черненный) |
Анодированный алюминий (черненный) | |
|
Масса |
1.5 |
1.8 |
кг |
|
Рекомендуемый контроллер |
С-863.11, C-884.4D |
С-863.11, C-884.4D |
