Поставщик
|
Physik Instrumente (PI) |
Типы изделий
|
линейные платформы |
Особенности
|
с высокой грузоподъемностью |
Применение
|
для микроскопии |
Ось перемещения
|
XY |
Диапазон перемещения
|
102-306 мм |
Тип системы
|
платформы |

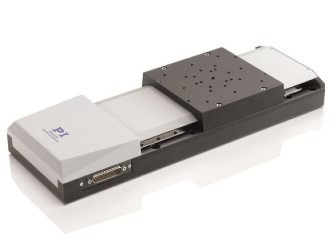

Серия платформ M-5x1 разработана для высокоточного перемещения нагрузки массой до 100 кг на дистанцию до 306 мм. Платформы изготовлены с учетом жестких требований, предъявляемых к позиционированию, и представлены несколькими моделями. Все платформы серии М-5х1 оборудованы высокоточными линейными направляющими, обеспечивающими линейность и плоскопараллельность перемещения 1 мкм на 100 мм. Преднагруженная шариковинтовая передача позволяет уменьшить трение и люфт. В серии М-5х1 представлены модели с диапазоном перемещений 102 мм (М-511.xx), 204 мм (М-521.xx) и 306 мм (М-531.xx). Платформы могут быть оснащены различными двигателями. Платформы M-5x1.DD1 оснащены двигателем ШИМ (широтно-импульсная модуляция) управлением и высокоточным линейным энкодером PIOne. Благодаря наличию встроенного линейного энкодера обеспечивается очень высокая точность повторного позиционирования (0.2 мкм). Модификация M‑5x1.DD2 оснащена фиксаторами положения. Наилучшим быстродействием обладают платформы M-5x1.PD1 (двигатель ActiveDriveTM) и M-5x1.EC (бесщёточный DC-двигатель), оснащенные угловым энкодером. Максимальная скорость составляет 100 мм/c. В платформах M-5x1.DG1 и M-5x1.PG1 используется угловой энкодер и двигатель с редуктором, обеспечивающим минимальный шаг перемещения 0.1 мкм со скоростями до 6 мм/с. Модели M-5x1.2S1 оснащены шаговым двигателем. Минимальный шаг перемещения этих платформ для контроллера С-663 составляет 0.1 мкм. Среднее время безотказной работы платформ серии M-5x1 составляет не менее 20000 часов.
Возможно изготовление платформ для работы в условиях вакуума (до 10-6 гПа).
Платформы M-5x1 могут быть использованы для создания многокоординатных систем перемещения. При сборе XY комбинации из двух платформ дополнительный кронштейн не требуется. Для вертикальной установки M-5x1 на M-5x1 необходим кронштейн M-592.10. Для перемещения вдоль оси Z совместно с M-5x1 могут использоваться вертикальные платформы серии M-501.
Технические характеристики:
Характеристика |
M-5x1.DD1
|
M-5x1.EC |
M-5x1.PD1 |
M-5x1.DG1 M-5x1.PG1 |
M-5x1.2S1 |
Ед. изм. |
Доступные направления перемещений |
Х |
Х |
Х |
Х |
Х | |
Диапазон перемещения |
M-511: 102 (4") / M-521: 204 (8") / M-531: 306 (12") |
мм | ||||
Встроенный сенсор |
Линейный энкодер |
Угловой энкодер |
Угловой энкодер |
Угловой энкодер |
- | |
Разрешение сенсора |
0.05 мкм |
4000 |
4000 |
2048 |
- |
счет/об |
Проектное разрешение двигателя |
0.05 |
0.5 |
0.5 |
0.033 |
0.31 |
мкм |
Минимальный шаг перемещения |
0.1 |
0.5 |
0.5 |
0.1 |
0.1 |
мкм |
Точность однонаправленного повторного позиционирования |
±0.1 |
±0.5 |
±0.5 |
±0.2 |
±0.2 |
мкм |
Люфт |
±0.2* |
1 |
1 |
1 |
1 |
мкм |
Отклонение вокруг оси Y (Pitch), Z (Yaw) |
±25 / ±35 / ±50 |
мкрад | ||||
Прямолинейность / Плоскопараллельность на 100 мм |
1 |
1 |
1 |
1 |
1 |
мкм |
Максимальная скорость |
50 |
100 |
100 |
6 |
20 |
мм/сек |
Направляющие |
Прецизионные линейные направляющие, шариковинтовая передача | |||||
Шаг винта |
2 |
2 |
2 |
2 |
2 |
мм |
Передаточное отношение редуктора |
- |
- |
- |
29.6:1 |
- | |
Разрешение двигателя |
- |
- |
- |
- |
6400** | |
Максимальная нагрузка |
1000 |
1000 |
1000 |
1000 |
1000 |
Н |
Максимальное толкающее/тянущее усилие |
80 / 80 |
80 / 80 |
80 / 80 |
80 / 80 |
80 / 80 |
Н |
Максимальная боковая сила |
200 |
200 |
200 |
200 |
200 |
Н |
Тип двигателя |
ActiveDrive™ DC двигатель |
Бесщёточный ActiveDrive™ DC двигатель |
ActiveDrive™ DC двигатель |
DC двигатель с редуктором |
2-фазный шаговый двигатель** | |
Рабочее напряжение |
24 PWM (ШИМ) |
24 PWM (ШИМ) |
24 PWM (ШИМ) |
M-5x1.DG1: от 0 до ±12
|
24 |
В |
Электрическая мощность |
30 |
60 |
30 |
3 |
5 |
Вт |
Датчик контроля |
Датчик Холла |
Датчик Холла |
Датчик Холла |
Датчик Холла |
Датчик Холла | |
Диапазон рабочих температур |
От +10 до +50 |
От -20 до +65 |
От -20 до +65 |
От -20 до +65 |
От -20 до +65 |
°С |
Материал |
Алюминий |
Алюминий |
Алюминий |
Алюминий |
Алюминий | |
Масса |
5 (M‐511) / 6.1 (M‐521) / 7.2 (M‐531) |
кг | ||||
Разъём, длина кабеля |
Sub‐D 15‐pin, 3 м | |||||
Рекомендуемый контроллер |
С-863.11, C-884.4D |
С-863.11, C-884.4D |
С-863.11, C-884.4D |
С-863.11, C-884.4D |
С-663.11 |
* Точность двунаправленного повторного позиционирования для модификаций с линейным энкодером;
