Поставщик
|
Physik Instrumente (PI) |
|
Типы изделий
|
линейные платформы |
|
Ось перемещения
|
XY |
|
Диапазон перемещения
|
100-300 мм |
|
Комплектующие микропозиционирования
|
линейные платформы |

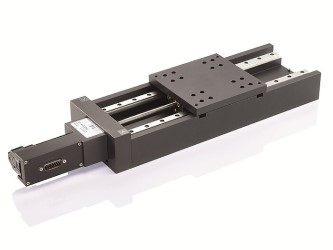

Линейные платформы M-413 и M-414 являются эффективным решением для реализации прецизионных перемещений с нагрузкой до 50 кг в диапазоне до 300 мм. Минимальный вес самих платформ этой серии достигается благодаря алюминиевому основанию (для обеспечения высокой стабильности и надежности). Тщательный выбор комплектующих и квалифицированная сборка гарантируют большую нагрузочную способность, продолжительное время службы и высокую точность перемещений. Все модели оснащены высокоточными линейными направляющими. В платформах M‑413 используется преднагруженный ходовой винт, обеспечивающий минимальный шаг перемещения до 0.2 мкм. Для повышения скорости перемещения и увеличения срока службы, в моделях M-414 используется шариковинтовая передача, что позволяет существенно снизить трение и обеспечивать минимальный шаг до 0.1 мкм. Дополнительная полировка подшипников в моделях M-414 позволяет повысить точность перемещений за счет уменьшения люфта. Модели М-413, М-414 выпускаются с различными диапазонами перемещений, от 100 до 300 мм, что позволяет подобрать оптимальное решение по массе и габаритам. Платформы могут быть оснащены тремя различными типами двигателей. Наибольшим быстродействием обладают модели M-41x.xPD, оснащенные двигателем ActiveDriveTM с ШИМ (широтно-импульсная модуляция) управлением. В платформах M-41x.xDG используется электрический двигатель с редуктором, обеспечивающий минимальный шаг перемещения до 0.1 мм. Модели M-41x.x2S оснащены двухфазным шаговым двигателем. Минимальный шаг перемещения этих платформ с контроллером С‑663 составляет 0.2 мкм. Все модели серии М-413, М-414 оснащены бесконтактными датчиками Холла для исключения возможности выхода подвижной части платформы за рабочий диапазон перемещений.
Доступны модификации платформ для работы в условиях вакуума (до 10-6 гПа): M-41x.xVP, M‑41x.xVG. Технические характеристики платформ в вакуумном и обычном исполнении могут отличаться.
Платформы М-413, М-414 могут быть использованы для создания многокоординатных систем перемещения. При сборе XY комбинации из двух платформ дополнительный кронштейн не требуется. Для вертикальной установки M-41x на M-41x необходим кронштейн M-413.AP2.

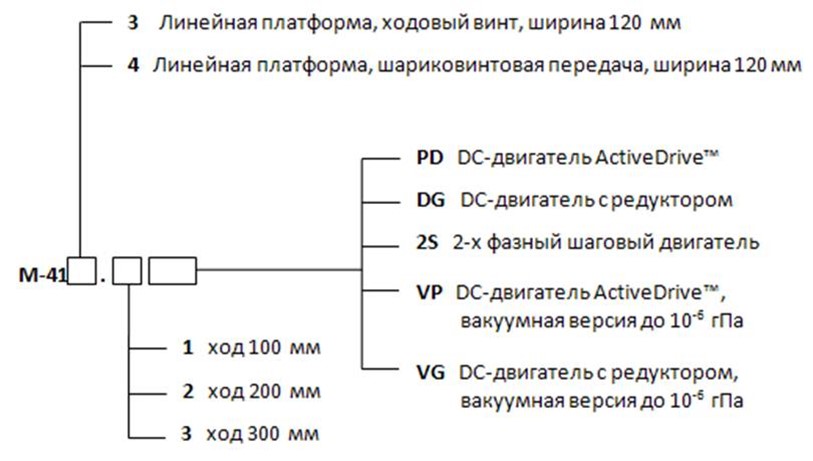

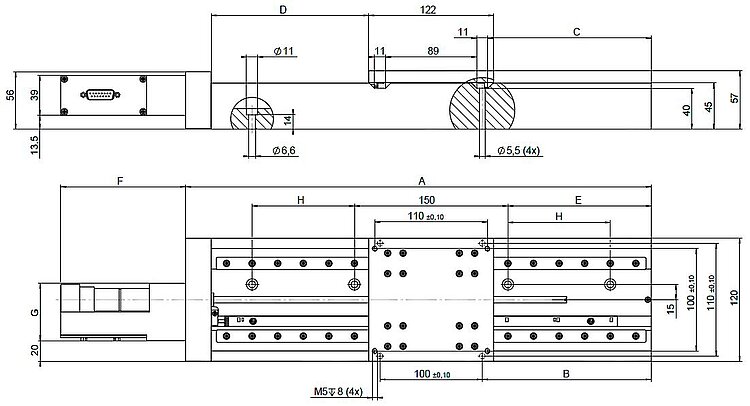

Наименование моделей
Опции:
- M-413.AP1 – Монтажный кронштейн для горизонтальной установки платформ со стандартной системой отверстий PI на платформы M-413, M-414;
- M-413.AP2 – Монтажный кронштейн для вертикальной установки платформ M-413, M-414 на платформы M-413, M-414;
- M-403.AP3 – Монтажный кронштейн для установки платформ M-413, M-414 на платформы со стандартной системой отверстий PI.
Технические характеристики:
|
Характеристика |
M-414.xPD |
M-414.xDG |
M-414.x2S |
M-413.xPD |
M-413.xDG |
M-413.x2S |
Ед. изм. |
|
Характеристики движения и позиционирования | |||||||
|
Диапазон перемещения |
Для всех моделей доступны следующие пределы перемещений 100 / 200 / 300 |
мм | |||||
|
Встроенный сенсор |
Угловой энкодер |
Угловой энкодер |
- |
Угловой энкодер |
Угловой энкодер |
- | |
|
Разрешение сенсора |
4000 |
2000 |
- |
4000 |
2000 |
- |
мет/об |
|
Проектное разрешение одного двигателя |
0.5 |
0.023 |
0.31 |
0.25 |
0.018 |
0.16 |
мкм |
|
Минимальный шаг перемещения |
0.5 |
0.1 |
0.4 |
0.25 |
0.2 |
0.2 |
мкм |
|
Люфт |
0.5 |
4 |
2 |
6 |
10 |
6 |
мкм |
|
Точность повторного позиционирования однонаправленного / в начало координат |
0.5 / 1 |
1 / 1 |
1 / 1 |
1 / 1 |
1 / 1 |
1 / 1 |
мкм |
|
Отклонение вокруг осей Y (Pitch), Z (Yaw)*** |
±100 |
±100 |
±100 |
±300 |
±300 |
±300 |
мкрад |
|
Максимальная скорость |
100 |
3 |
6 |
10* |
2.5 |
3 |
мм/с |
|
Механические характеристики | |||||||
|
Тип передачи |
ШВП |
ШВП |
ШВП |
Ходовой винт |
Ходовой винт |
Ходовой винт | |
|
Шаг винта |
2 |
2 |
2 |
1 |
1 |
1 |
мм |
|
Передаточное отношение редуктора |
- |
42.92063:1 |
- |
- |
28.44444:1 |
- | |
|
Разрешение двигателя |
- |
- |
6400** |
- |
- |
6400** |
шаг/об |
|
Допустимая нагрузка |
500 |
500 |
500 |
500 |
500 |
500 |
Н |
|
Максимальная толкающая/тянущая сила |
200 |
200 |
150 |
50 |
50 |
50 |
Н |
|
Максимальная боковая сила |
200 |
200 |
200 |
200 |
200 |
200 |
Н |
|
Жесткость в направлении перемещения |
8 |
8 |
8 |
3.5 |
3.5 |
3.5 |
Н/мкм |
|
Характеристики двигателя | |||||||
|
Тип двигателя |
ActiveDrive™ DC-двигатель |
Редуктор. DC-двигатель |
2-х фазный шаговый двигатель |
ActiveDrive™ DC-двигатель |
Редуктор. DC-двигатель |
2-х фазный шаговый двигатель | |
|
Рабочее напряжение |
24 |
от 0 до 12 |
24 |
24 |
от 0 до 12 |
24 |
В |
|
Электрическая мощность |
70 |
3.6 |
4.8 |
70 |
3.6 |
4.8 |
Вт |
|
Датчик контроля |
Датчик Холла |
Датчик Холла |
Датчик Холла |
Датчик Холла |
Датчик Холла |
Датчик Холла | |
|
Крутящий момент |
80 |
3 |
200 |
80 |
3 |
200 |
Н*см |
|
Прочие условия | |||||||
|
Диапазон рабочих температур |
От -20 до +65 |
От -20 до +65 |
От -20 до +65 |
От -20 до +65 |
От -20 до +65 |
От -20 до +65 |
° С |
|
Материал |
Анодированный алюминий (черненный) | ||||||
|
Масса, зависит от размера (диапазона перемещений) |
4.4 / 5.4 / 6.6 |
4.2 / 5.2 / 6.4 |
4.4 / 5.4 / 6.6 |
4.4 / 5.4 / 6.6 |
4.2 / 5.2 / 6.4 |
4.4 / 5.4 / 6.6 |
м |
|
Длина кабеля |
3 |
3 |
3 |
3 |
3 |
3 |
м |
|
Рекомендуемый контроллер |
С-863.11, C-884.4D |
С-863.11, C-884.4D |
С-663.11 |
С-863.11, C-884.4D |
С-863.11, C-884.4D |
С-663.11 | |
* Максимальная рекомендуемая скорость;
** 2-фазный шаговый двигатель, 24 В, макс. 0.8 A/фаза, 400 полных шага/об., разрешение двигателя указано для работы с контроллером C-663;
*** Для перемещения >100 мм, отклонение вокруг оси X/Y указано для каждых 100 мм.
