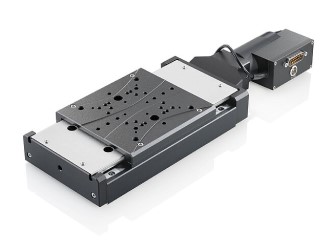

Линейные платформы серии M-406 являются эффективным решением для реализации прецизионных перемещений с нагрузкой до 20 кг в диапазоне до 150 мм. Во всех моделях этой серии используется преднагруженный ходовой винт, обеспечивающий, низкое трение и высокие показатели точности позиционирования. Платформы серии M-406 оснащены фиксатором положения, позволяющим удерживать подвижную часть платформы при выключенном питании и внешнем усилии до 50 Н. Тщательный выбор комплектующих и квалифицированная сборка обеспечивают продолжительный срок службы и высокую надежность платформ. Модели M-406.2xx, М-406.4xx, М-406.6xx имеют диапазон перемещения 50 мм, 100 мм и 150 мм соответственно. Платформы могут быть оснащены тремя различными типами двигателей. Наибольшим быстродействием обладают модели M-406.xPD, оснащенные двигателем ActiveDriveTM с ШИМ управлением. Особенность двигателей ActiveDriveTM заключается в том, что драйвер ШИМ и усилитель расположены в корпусе двигателя. Такая конструкция позволяет уменьшить, шумы, потери мощности между усилителем и двигателем. В платформах M-406.xDG используется электрический двигатель с редуктором, обеспечивающий минимальный шаг перемещения 0.1 мм. Все модели серии M-406 оснащены бесконтактными датчиками Холла для исключения возможности выхода подвижной части платформы за рабочий диапазон перемещений.
Платформы серии М-406 могут быть использованы для создания многокоординатных систем перемещения. При сборе XY комбинации из двух платформ дополнительный кронштейн не требуется. Для вертикальной установки платформ M-406 необходим кронштейн.
Применения:
- Оптические исследования;
- Метрология;
- Тестирование в полупроводниковой промышленности;
- Микроскопия.

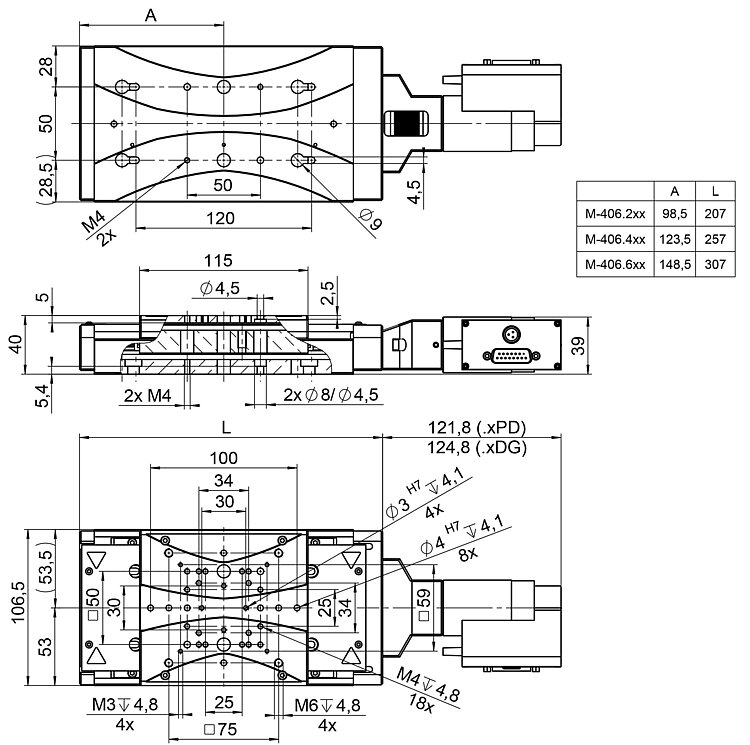

Технические характеристики:
|
Характеристика |
M-406.2DG / M-406.4DG / M-406.6DG |
M-406.2PD / M-406.4PD / M-406.6PD |
Ед. изм. |
|
Диапазон перемещения |
50 / 100 / 150 |
50 / 100 / 150 |
мм |
|
Встроенный сенсор |
Угловой энкодер |
Угловой энкодер | |
|
Разрешение сенсора |
2000 |
4000 |
мет/об |
|
Проектное разрешение одного двигателя |
0.0085 |
0.125 |
мкм |
|
Минимальный шаг перемещения |
0.1 |
0.25 |
мкм |
|
Точность повторного позиционирования (однонаправленного) |
0.2 |
0.2 |
мкм |
|
Люфт |
1 |
1 |
мкм |
|
Отклонение вокруг осей Y (Pitch), Z (Yaw) |
±25 / ±50 / ±75 |
±25 / ±50 / ±75 |
мкрад |
|
Максимальная скорость |
1.5 |
15 |
мм/с |
|
Шаг винта |
0.5 |
0.5 |
мм |
|
Передаточное отношение редуктора |
29.6:1 |
- | |
|
Допустимая нагрузка |
200 |
200 |
Н |
|
Максимальная толкающая/тянущая сила |
50 / 50 |
50 / 50 |
Н |
|
Максимальная боковая сила |
150 |
150 |
Н |
|
Тип двигателя |
Редуктор. DC-двигатель |
ActiveDrive™ DC-двигатель | |
|
Рабочее напряжение |
От 0 до 12 |
От 0 до 24 |
В |
|
Электрическая мощность |
3 |
30 |
Вт |
|
Разрешение двигателя |
- |
- |
шаг/об |
|
Датчик контроля |
Датчик Холла |
Датчик Холла | |
|
Диапазон рабочих температур |
От -20 до +65 |
От -20 до +65 |
°С |
|
Материал |
Алюминий, сталь |
Алюминий, сталь | |
|
Масса |
2.1 / 2.4 / 2.8 |
2.1 / 2.4 / 2.8 |
кг |
|
Длина кабеля |
3 |
3 |
м |
|
Рекомендуемый контроллер |
С-863 / C-884 |
С-863 / C-884 |
|
|
Поставщик
|
Physik Instrumente (PI) |
