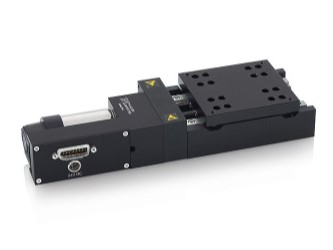

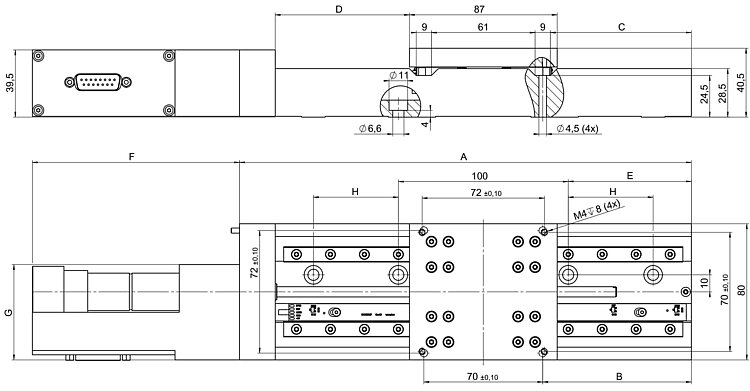

Линейные платформы M-403 и M-404 являются эффективным решением для реализации прецизионных перемещений с нагрузкой до 20 кг в диапазоне до 200 мм. Отличаются высокоточными механическими характеристиками, компактностью. Минимальный вес самих платформ этой серии достигается благодаря алюминиевому основанию (для обеспечения высокой стабильности и надежности). Тщательный выбор комплектующих и квалифицированная сборка гарантируют большую нагрузочную способность, продолжительное время службы и высокую точность перемещений. Все модели оснащены высокоточными линейными направляющими. В платформах M‑403 используется преднагруженный ходовой винт, обеспечивающий минимальный шаг перемещения до 0.2 мкм. Для повышения скорости перемещения и увеличения срока службы, в моделях M-404 используется шариковинтовая передача, что позволяет существенно снизить трение и обеспечивать минимальный шаг до 0.1 мкм. Дополнительная полировка подшипников в моделях M-404 позволяет повысить точность перемещений за счет уменьшения люфта. Модели М-403, М-404 выпускаются с различными диапазонами перемещений, от 25 до 200 мм, что позволяет подобрать оптимальное решение по массе и габаритам. Платформы могут быть оснащены тремя различными типами двигателей. Наибольшим быстродействием обладают модели M-40x.xPD, оснащенные двигателем ActiveDriveTM с ШИМ (широтно-импульсная модуляция) управлением. В платформах M-40x.xDG используется электрический двигатель с редуктором, обеспечивающий минимальный шаг перемещения до 0.1 мм. Все модели серии М-403, М-404 оснащены бесконтактными датчиками Холла для исключения возможности выхода подвижной части платформы за рабочий диапазон перемещений.
Платформы М-403, М-404 могут быть использованы для создания многокоординатных систем перемещения. При сборе XY комбинации из двух платформ дополнительный кронштейн не требуется. Для вертикальной установки M-40x на M-40x необходим кронштейн M-403.AP2.
Опции:
- M-403.AP1 – Монтажный кронштейн для горизонтальной установки платформ со стандартной системой отверстий PI на платформы M-403, M-404;
- M-403.AP2 – Монтажный кронштейн для вертикальной установки платформ M-403, M-404 на платформы M-403, M-404;
- M-403.AP3 – Монтажный кронштейн для установки платформ M-403, M-404 на платформы со стандартной системой отверстий PI.
Технические характеристики:
|
Характеристика |
M-404.xPD |
M-404.xDG |
M-403.xPD |
M-403.xDG |
Ед. изм. |
|
Диапазон перемещения |
25 / 50 / 100 / 150 / 200 |
мм | |||
|
Встроенный сенсор |
Угловой энкодер |
Угловой энкодер |
Угловой энкодер |
Угловой энкодер | |
|
Разрешение сенсора |
4000 |
2000 |
4000 |
2000 |
мет/об |
|
Проектное разрешение одного двигателя |
0.25 |
0.012 |
0.25 |
0.018 |
мкм |
|
Минимальный шаг перемещения |
0.25 |
0.1 |
0.25 |
0.2 |
мкм |
|
Люфт |
0.5 |
2 |
6 |
10 |
мкм |
|
Точность повторного позиционирования однонаправленного / в начало координат |
0.5 / 1 |
1 / 1 |
1 / 1 |
1 / 1 |
мкм |
|
Отклонение вокруг оси Y (Pitch), Z (Yaw)*** |
±75 |
±75 |
±200 |
±200 |
мкрад |
|
Максимальная скорость |
50 |
1.5 |
10* |
2.5 |
мм/с |
|
Тип передачи |
ШВП |
ШВП |
Ходовой винт |
Ходовой винт | |
|
Шаг винта |
1 |
1 |
1 |
1 |
мм |
|
Передаточное отношение редуктора |
- |
42.92063:1 |
- |
28.44444:1 | |
|
Разрешение двигателя |
- |
- |
- |
- |
шаг/об |
|
Допустимая нагрузка |
200 |
200 |
200 |
200 |
Н |
|
Максимальная толкающая/тянущая сила |
100 |
100 |
50 |
50 |
Н |
|
Максимальная боковая сила |
100 |
100 |
100 |
100 |
Н |
|
Жесткость в направлении перемещения |
3500 |
3500 |
3500 |
3500 |
Н/мкм |
|
Тип двигателя |
ActiveDrive™ DC-двигатель |
Редуктор. DC-двигатель |
ActiveDrive™ DC-двигатель |
Редуктор. DC-двигатель | |
|
Рабочее напряжение |
24 |
0-12 |
24 |
0-12 |
В |
|
Электрическая мощность |
26 |
2.5 |
26 |
2.5 |
Вт |
|
Датчик контроля |
Датчик Холла |
Датчик Холла |
Датчик Холла |
Датчик Холла | |
|
Крутящий момент |
50 |
3 |
50 |
3 |
Н*см |
|
Диапазон рабочих температур |
От -20 до +65 |
От -20 до +65 |
От -20 до +65 |
От -20 до +65 |
°С |
|
Длина кабеля |
3 |
3 |
3 |
3 |
м |
|
Рекомендуемый контроллер |
С-863 / C-884 |
С-863 / C-884 |
С-863 / C-884 |
С-863 / C-884 | |
|
Поставщик
|
Physik Instrumente (PI) |
