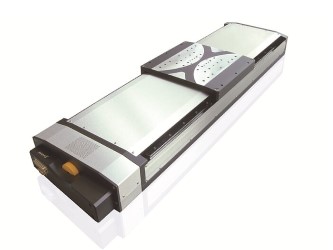

Линейные платформы LS-270 предназначены для позиционирования объектов массой до 150 кг на дистанцию до 1016 мм. Использование подшипников с перекрещивающимися роликами в системе привода обеспечивает высокую жёсткость при перемещении и увеличивает срок эксплуатации. Платформы оснащены шариковинтовой передачей с целью уменьшения трения и люфтов. Шаг винта составляет 5 мм. Позиционеры LS-270 могут поставляться с DC или шаговым двигателем. Скорость платформ с DC двигателем достигает 150 мм/сек, с шаговым двигателем – 50 мм/сек. Существует возможность встраивания в платформы линейного энкодера для улучшения повторяемости позиционирования. Встроенные ограничительные датчики позволяют предотвратить повреждение платформы в результате выхода каретки за пределы диапазона перемещения.
Позиционеры LS-270 могут быть адаптированы для условий вакуума (до 10-9 гПа).
Технические характеристики:
|
Параметр |
Значение | ||||
|
Диапазон перемещения, мм |
155 |
305 |
508 |
815 |
1016 |
|
Прямолинейность/плоскопараллельность, мкм |
±1.5 |
±3 |
±4 |
±7 |
±10 |
|
Отклонение вокруг оси Y (Pitch), мкрад |
±20 |
±40 |
±80 |
±100 |
±120 |
|
Отклонение вокруг оси Z (Yaw), мкрад |
±20 |
±20 |
±30 |
±40 |
±50 |
|
Масса, кг |
25 |
29 |
35 |
43 |
50 |
|
Тип двигателя (шаг винта 5 мм) |
Двигатель постоянного тока DC-B-086 |
Шаговый двигатель Phase-072 | |
|
Энкодер |
- |
- |
Линейный энкодер LS-012 |
|
Диапазон изменения скорости, мм/сек |
0.001 - 150 |
0.001 - 50 | |
|
Разрешение двигателя, мкм |
0.5 |
0.4 |
0.05 |
|
Точность двунаправленного повторного позиционирования, мкм |
±2.5 |
±2.5 |
±0.1 |
|
Точность однонаправленного повторного позиционирования, мкм |
0.5 |
0.4 |
0.05 |
|
Рабочий ток, А |
5.57 |
2 | |
|
Диапазон рабочего напряжения, В |
23 | ||
|
Материал |
Анодированный алюминий |
Анодированный алюминий |
Оси платформы
|

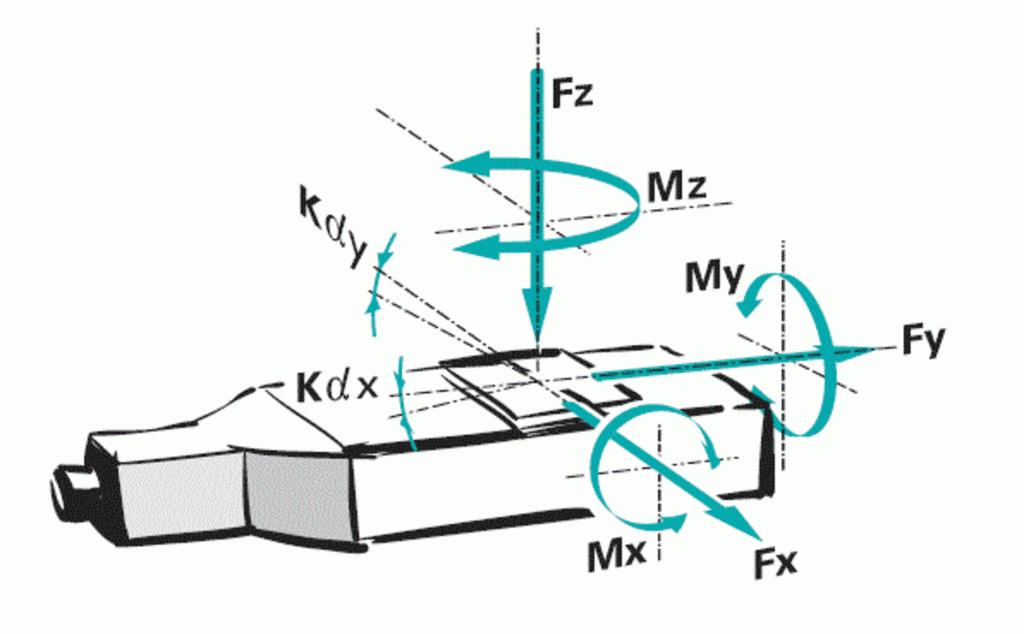

Нагрузочные характеристики |
Fx, (Н) |
Fy, (Н) |
Fz, (Н) |
Mx, (Н*м) |
My, (Н*м) |
Mz, (Н*м) |
Kax, (мкрад/Н*м) |
Kay, (мкрад/Н*м) |
|
Двигатель постоянного тока |
1200 |
400 |
1500 |
250 |
280 |
250 |
3.2 |
1.6 |
|
Шаговый двигатель |
1200 |
260 |
1500 |
250 |
280 |
250 |
3.2 |
1.6 |

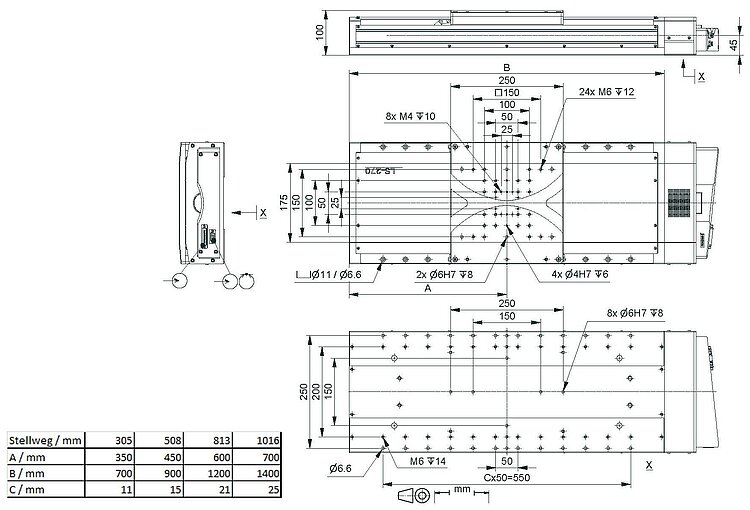

Информация для габаритного чертежа:
|
Диапазон перемещения, мм |
155 |
305 |
508 |
815 |
1016 |
|
A (мм) |
275 |
350 |
450 |
600 |
700 |
|
B (мм) |
550 |
700 |
900 |
1200 |
1400 |
|
C (мм) |
9 |
11 |
15 |
21 |
25 |
