Поставщик
|
Physik Instrumente (PI) |
|
Типы изделий
|
линейные платформы |
|
Особенности
|
с высокой грузоподъемностью |
|
Применение
|
для микроскопии |
|
Ось перемещения
|
XYZ |
|
Диапазон перемещения
|
52-155 мм |
|
Тип системы
|
платформы |

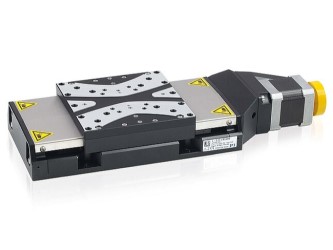

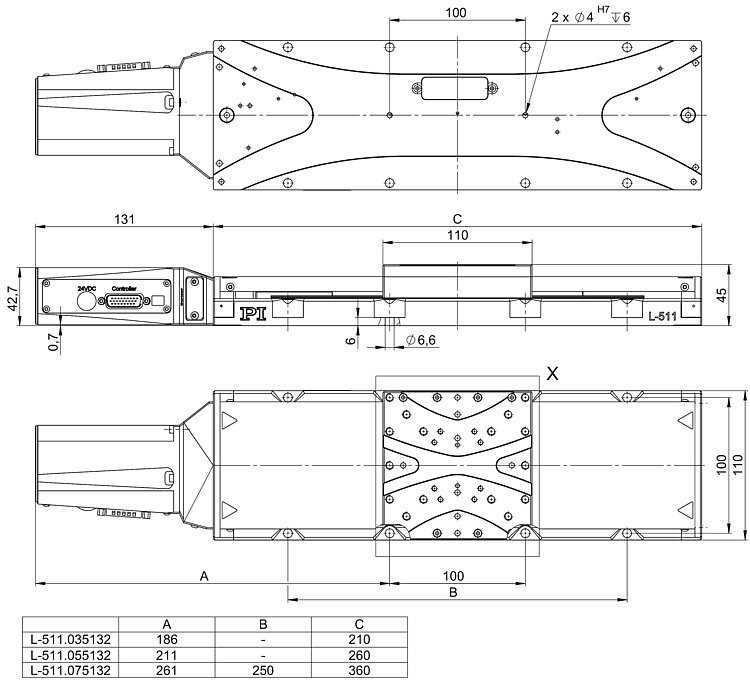

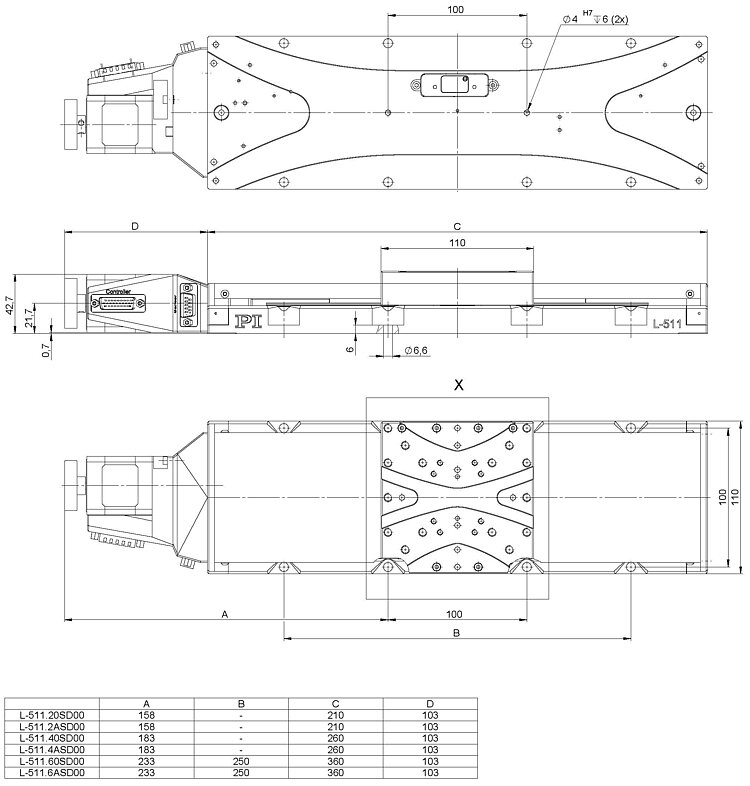

Платформы серии L-511 предназначены для высокоточного линейного перемещения нагрузки массой до 50 кг на дистанцию до 152 мм. Позиционеры L-511 имеют высокоточную шарико-винтовую передачу (ШВП) с шагом винта 2 мм. Это обеспечивает прецизионное плавное перемещение, и позволяет использовать платформы в научном и промышленном оборудовании при интенсивном рабочем цикле. В серии представлены модели с двухфазным шаговым двигателем (L-511.xxSD), DC- двигателем (L‑511.xxDG). Позиционеры с шаговым двигателем также выпускаются в модификации с оптическим линейным инкрементным энкодером, размещённым по центру платформы (L‑511.xASD00). Наличие линейного энкодера позволяет осуществлять перемещение с шагом 20 нм и существенно улучшить точность повторного позиционирования. При использовании с контроллером SMC Hydra платформы с линейным энкодером могут обеспечить постоянную скорость перемещения, а минимальная доступная скорость составляет 50 мкм/c. Все модели серии L-511 оснащены оптическими концевые выключателями и оптическим датчиком точки отсчета, расположенном в середине диапазона перемещения.
Платформы могут быть объединены в XY комбинацию без крепёжного адаптера, а также в XYZ комбинацию при помощи кронштейна для вертикальной установки: L‑500.AV1.
Технические характеристики:
|
Характеристика |
L-511.x0DG10 |
L-511.xASD00 |
L-511.x0SD00 |
Ед. измер. |
|
Описание |
Линейная платформа с DC- двигателем с редуктором, круговой датчик положения вала двигателя |
Линейная платформа с шаговым двигателем и линейным энкодером (непосредственное измерение положения) |
Линейная платформа с шаговым двигателем | |
|
Диапазон перемещения* |
52 / 102 / 155 |
52 / 102 / 155 |
52 / 102 / 155 |
мм |
|
Встроенный сенсор |
Круговой датчик положения вала двигателя |
Линейный энкодер |
- | |
|
Минимальный шаг перемещения |
0.1 |
0.02** |
0.625*** |
мкм |
|
Точность повторного позиционирования
|
0.2 |
0.1 |
0.6 |
мкм |
|
Люфт |
0.5 |
- |
1 |
мкм |
|
Точность повторного позиционирования
|
- |
0.2 |
- |
мкм |
|
Отклонение вокруг оси Y (Pitch) при перемещении на 100 мм |
±60 |
±60 |
±60 |
мкрад |
|
Отклонение вокруг оси Z (Yaw) при перемещении на 100 мм |
±40 |
±40 |
±40 |
мкрад |
|
Максимальная скорость |
6 |
45 |
45 |
мм/с |
|
Минимальная скорость |
- |
0.05 |
- |
мм/с |
|
Шаг винта |
2 |
2 |
2 |
мм |
|
Передаточное отношение |
2401:81 |
- |
- |
А |
|
Максимальная допустимая нагрузка |
500 |
500 |
500 |
Н |
|
Максимальное толкающее / тянущее усилие |
100 |
100 |
100 |
Н |
|
Максимальная допустимая боковая сила |
250 |
250 |
250 |
Н |
|
Максимальное удерживающее усилие |
20 |
40 |
40 |
Н |
|
Тип двигателя |
DC- двигатель с редуктором |
2-х фазный шаговый |
2-х фазный шаговый | |
|
Рабочее напряжение |
от 0 до ±12 |
24 |
24 |
В |
|
Номинальная мощность двигателя |
8.5 |
10 |
10 |
Вт |
|
Точка отсчета и концевые выключатели |
Оптические |
Оптические |
Оптические | |
|
Диапазон рабочих температур |
От -20 до +65 |
От -20 до +55 |
От -20 до +65 |
°С |
|
Материал |
Алюминий, нерж. сталь |
Алюминий, нерж. сталь |
Алюминий, нерж. сталь | |
|
Масса |
2.3 / 2.7 / 3.1 |
2.5 / 2.9 / 3.3 |
2.5 / 2.9 / 3.3 |
кг |
|
Рекомендуемый контроллер |
C-863.11 / С-884.4DB |
SMC Hydra |
C-663.11 |
* Диапазон перемещения зависит от модификации: L-509.1: 26 мм (1"); L-509.2: 52 мм (2"); L-509.4: 102 мм (4");
** При использовании контроллера SMC Hydra (сигнал Sin/cos 1 В);
*** При использовании контроллера С-663.11.
