Поставщик
|
Physik Instrumente (PI) |
|
Типы изделий
|
пьезоактуаторы |
|
Тип товара
|
Системы позиционирования |
|
Комплектующие нанопозиционирования
|
пьезоактуаторы |
Пакетные линейные пьезоактуаторы серии P-010.xxP-P-056.xxP PICA® являются компактными актуаторами, оптимизированные для интенсивной циклической работы в условиях высоких температур (до 150 °С). Стандартные модели предназначены для использования в схемах без обратной связи.
Пьезоактуаторы данного типа состоят из пьезокерамических слоёв, толщиной от 0.2 до 1 мм, которые склеены между собой. Пьезоактуаторы серии PICA® относятся к высоковольтным актуаторам. При подаче напряжения к каждому слою происходит его деформация и, как следствие, всей структуры. Важно отметить, что силы растяжения разрушают пьезокерамику, поэтому в условиях динамических перемещений рекомендуется использовать пружину преднагрузки, позволяющей в некоторой степени скомпенсировать растяжение пьезокерамики.
Доступные модификации:
- Встраиваемые тензометрические (SGS) датчики;
- Корпус из пьезокерамического материала;
- Изменяемые диапазоны перемещения, прикладываемого напряжения, толщины пьезокерамического слоя;
- Нагрузочная способность, развиваемое усилие;
- Геометрия: прямоугольная форма, с апертурой;
- Температурный диапазон до 200 °С;
- Работа в условиях высокого вакуума (до 10-9 гПа), а также в чистых помещениях;
- Немагнитные версии;
- Изготовление пьезоактуаторов с низкими величинами допусков по длине;
- Материал наконечника (место крепления нагрузки) – металл, керамика, стекло, сапфир и т.д;
- Температурный сенсор.
Применения:
- Системы активного подавления вибраций;
- Нанопозиционирование;
- Адаптивная оптика.
Рекомендуемые усилители/контроллеры:
- Усилитель/Контроллер E-481 серии PICA®;
- Усилитель E-464 серии PICA®;
- Контроллеры E-470, E-472 серии PICA®.

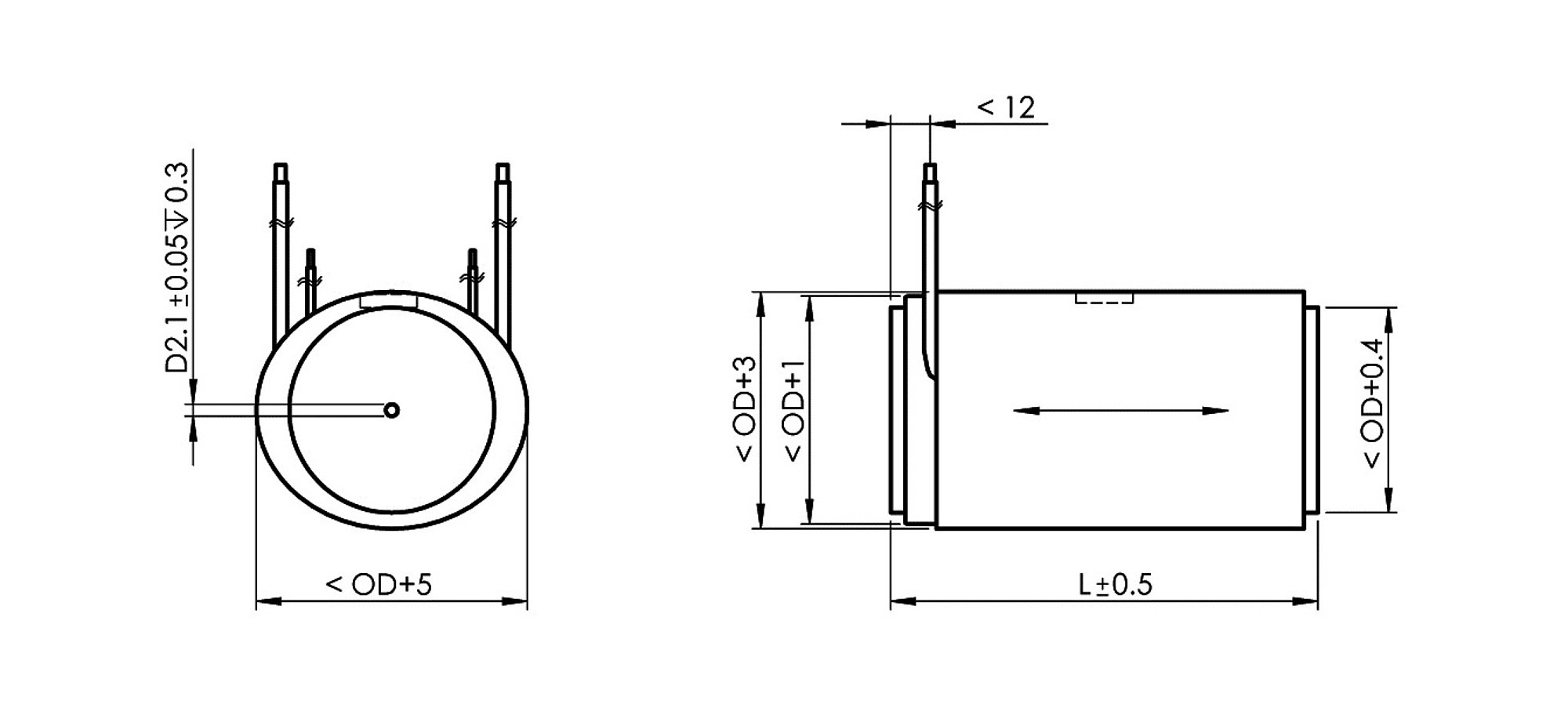

Технические характеристики:
|
Модель |
Диапазон перемещения, мкм (0-1000В), -10 / +20 % |
Внешний диаметр, мм |
Длина, мм ± 0.5 |
Блокирующее усилие (0-1000 В.), Н |
Жёсткость, Н/мкм |
Электрическая ёмкость, нФ ± 20% |
Резонансная частота, кГц |
|
P-010.00P |
5 |
10 |
9 |
1200 |
240 |
17 |
129 |
|
P-010.10P |
15 |
10 |
18 |
1800 |
120 |
46 |
64 |
|
P-010.20P |
30 |
10 |
31 |
2100 |
68 |
90 |
37 |
|
P-010.40P |
60 |
10 |
58 |
2200 |
37 |
180 |
20 |
|
P-010.80P |
120 |
10 |
111 |
2300 |
19 |
370 |
10 |
|
P-016.10P |
15 |
16 |
18 |
4500 |
30 |
130 |
64 |
|
P-016.20P |
30 |
16 |
31 |
5400 |
180 |
250 |
37 |
|
P-016.40P |
60 |
16 |
58 |
5600 |
94 |
510 |
20 |
|
P-016.80P |
120 |
16 |
111 |
5900 |
49 |
1000 |
10 |
|
P-016.90P |
128 |
16 |
163 |
6000 |
33 |
1600 |
7 |
|
P-025.10P |
15 |
25 |
20 |
9900 |
660 |
320 |
58 |
|
P-025.20P |
30 |
25 |
33 |
12000 |
400 |
630 |
35 |
|
P-025.40P |
60 |
25 |
60 |
13000 |
220 |
1300 |
19 |
|
P-025.80P |
120 |
25 |
113 |
14000 |
120 |
2600 |
10 |
|
P-025.90P |
180 |
25 |
165 |
14000 |
80 |
4000 |
7 |
|
P-035.10P |
15 |
35 |
21 |
18000 |
1200 |
530 |
55 |
|
P-035.20P |
30 |
35 |
34 |
23000 |
760 |
1200 |
34 |
|
P-035.40P |
60 |
35 |
61 |
26000 |
430 |
2500 |
19 |
|
P-035.80P |
120 |
35 |
114 |
28000 |
230 |
5200 |
10 |
|
P-035.90P |
180 |
35 |
166 |
29000 |
160 |
7800 |
7 |
|
P-045.20P |
30 |
45 |
36 |
36000 |
1200 |
2100 |
32 |
|
P-045.40P |
60 |
45 |
63 |
41000 |
680 |
4300 |
18 |
|
P-045.80P |
120 |
45 |
116 |
44000 |
370 |
8800 |
10 |
|
P-045.90P |
180 |
45 |
169 |
45000 |
250 |
13000 |
7 |
|
P-056.20P |
30 |
56 |
36 |
54000 |
1800 |
3300 |
32 |
|
P-056.40P |
60 |
56 |
63 |
66000 |
1100 |
6700 |
18 |
|
P-056.80P |
120 |
56 |
116 |
68000 |
570 |
14000 |
10 |
|
P-056.90P |
180 |
56 |
169 |
70000 |
390 |
21000 |
7 |
