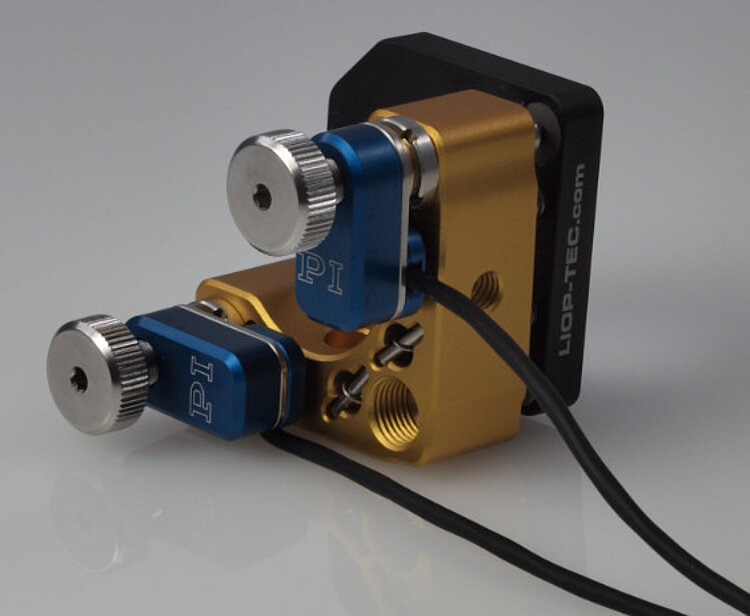

Линейный пьезоактуатор N-470 предназначен для работы в режиме без обратной связи. Корпус актуатора имеет резьбу для удобства крепления к различным элементам конструкций. Основа привода – пьезоэлектрический элемент, на который подаётся пилообразный сигнал с контроллера. Пьезоэлемент медленно «растягивается» вместе с направляющей, а затем резко «укорачивается», при этом направляющая остаётся на своём месте. Пьезоактуатор N-470 способен перемещаться с разрешением порядка 20 нм, при этом максимальное удерживающее усилие составляет 100 Н. Для управления пьезоактуатором N-470 используется контроллер E-872, который имеет 4 канала управления.
Особенности:- Компактность; - Автоматическая фиксация положения в режиме ожидания; - Отсутствие тепловыделения при работе в режиме ожидания; - Высокое разрешение; - Высокое удерживающее усилие. |
Применения:- Позиционирование оптических элементов; - Микроманипулирование. |
Выпускается модификации для работы в условиях вакуума до 10-6 гПа.
Технические характеристики:
|
Характеристика/Модель |
N-470.110/N-470.120 |
N-470.210/N-470.220 |
Единица измерения |
|
Направление перемещения |
Х |
Х | |
|
Диапазон перемещения |
7.5 |
13 |
мм |
|
Максимальная величина шага в «шаговом» режиме работы |
50 |
50 |
нм |
|
Типичная величина шага в «шаговом» режиме работы |
20 |
20 | |
|
Максимальная частота шагов |
2000* |
2000* |
Гц |
|
Типичная частота шагов |
400 |
400 |
Гц |
|
Максимальная скорость в «шаговом» режиме работы |
2.4* |
2.4* |
мм/мин |
|
Типичная скорость в «шаговом» режиме работы |
0.5 |
0.5 |
мм/мин |
|
Механический интерфейс |
N-470.x1x: Резьба M10×1 N-470.x2x: хвостовик 9.5 мм |
N-470.x1x: Резьба M10×1 N-470.x2x: хвостовик 9.5 мм | |
|
Жёсткость в направлении перемещения |
15 |
15 |
Н/мкм |
|
Толкающее усилие |
22 |
22 |
Н |
|
Удерживающее усилие |
100 |
100 |
Н |
|
Допустимое боковое усилие |
1 |
1 |
Н |
|
Тип двигателя |
Пьезодвигатель |
Пьезодвигатель | |
|
Максимальное рабочее напряжение |
80 |
80 |
В |
|
Максимальная потребляемая мощность |
5 |
5 |
Вт |
|
Диапазон рабочих температур |
От -10 до +40 |
От -10 до +40 |
°С |
|
Материал |
Винт – нержавеющая сталь, корпус – алюминий,
|
Винт – нержавеющая сталь, корпус – алюминий, гайка – бронза | |
|
Габариты |
16 х 28 х 48 |
16 х 28 х 53.5 |
мм |
|
Масса |
80 |
80 |
г |
|
Длина кабеля |
2 |
2 |
м |
|
Разъём |
LEMO, 3-pin |
LEMO, 3-pin | |
|
Рекомендуемый контроллер |
E-872.401 |
E-872.401 |
