Поставщик
|
Physik Instrumente (PI) |
|
Типы изделий
|
линейные пьезоактуаторы |
|
Комплектующие микропозиционирования
|
пьезоактуаторы |

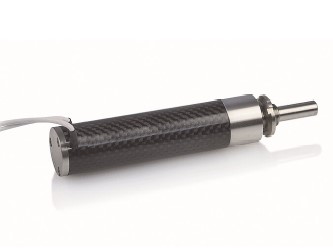

Линейные актуаторы серии N-381 являются компактными устройствами, хорошо подходят для микроманипулирования для био- и нанотехнологий. Быстрое ускорение, развиваемое усилие (до 10 Н) и быстрое время отклика (порядка нескольких миллисекунд) обеспечивает отличную динамику для применения в системах автоматики. Двигатель NEXACT PiezoWalk позволяет расширить диапазон перемещения до нескольких десятков миллиметров. Приводы NEXACT® обладают долгим временем службы благодаря отсутствию люфтов и трения механических компонентов.
Режимы работы линейного актуатора N-381:
- «Шаговый режим» – движение «ног» двигателя осуществляется попарно;
- «Непрерывный режим» – все «ноги» двигателя находятся в контакте с подвижной частью. Данный режим обеспечивает равномерность перемещения актуатора.
Данная серия представлена двумя моделями: N-381.3A оснащена датчиком положения высокого разрешения. Модель N-381.30 подходит для задач, связанных с прецизионным позиционированием, где не требуется определение абсолютного значения координаты актуатора или положение контролируется с помощью внешних устройств. Приводы NEXACT обеспечивают фиксацию положения при выключении питания, таким образом, удерживая нагрузку при отсутствии тока. Специально разработанный двигатель серии NEXACT® рассчитан на работу с низким рабочим напряжением (до 45 В и ниже).
Применения:
- Приводы для санирующих платформ;
- Биотехнологии;
- Микроманипулирование;
- Фотоника;
- Юстировка лазеров;
- Перемещения в сильных магнитных полях.
Технические характеристики:
|
Модель |
N-381.30 |
N-381.3A |
|
Направления перемещений |
X |
X |
|
Диапазон перемещения |
30 мм |
30 мм |
|
Разрешение при позиционировании в «шаговом» режиме |
От 0.1 до 15 мкм |
- |
|
Тип встроенного сенсора |
- |
Линейный энкодер |
|
Разрешение сенсора |
- |
20 нм* |
|
Диапазон перемещения в «непрерывном» режиме |
10 мкм |
10 мкм |
|
Разрешение без обратной связи |
0.03 нм ** |
0.03 нм ** |
|
Разрешение с обратной связью |
- |
20 нм |
|
Частота шагов |
От 0 до 800 Гц |
- |
|
Максимальная скорость |
10 мм/сек |
10 мм/сек |
|
Жёсткость в направлении перемещения |
2.4 Н/мкм |
2.4 Н/мкм |
|
Максимальное толкающее/тянущее усилие |
10 Н |
10 Н |
|
Максимальное удерживающее усилие |
15 Н |
15 Н |
|
Допустимое боковое усилие |
10 Н |
10 Н |
|
Тип двигателя |
Линейный двигатель NEXACT |
Линейный двигатель NEXACT |
|
Рабочее напряжение |
От -10 В до 45 В |
От -10 В до 45 В |
|
Диапазон рабочих температур |
От 0 °С до +50 °С |
От 0 °С до +50 °С |
|
Материал |
Нержавеющая сталь/графитовое волокно |
Нержавеющая сталь/графитовое волокно |
|
Масса |
250 г |
255 г |
|
Длина кабеля |
1.5 м |
1.5 м |
|
Тип разъёма |
HD-Sub-D |
HD-Sub-D |
|
Рекомендуемый контроллер/усилитель |
E-860 |
E-861.1A1 |
* Данные параметры можно достичь только при использовании контроллера E-861;
** Указанный параметр зависит от используемого контроллера.
