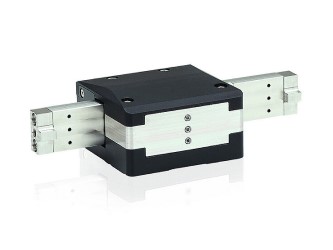

Линейный пьезоактуатор N-331 предназначен для перемещения объектов с массой до 5 кг на дистанцию до 100 мм с нанометровым разрешением. Основой привода актуатора является пьезоэлектрический двигатель PICMAWalk, отличающийся высокой износостойкостью, что позволяет применять актуатор N-331 в промышленности.
Серия N-331 представлена модификациями N-331.x0 без датчика положения, а также N-331.x3 с датчиком положения. Наличие датчика, наряду с субнанометровым разрешением пьезодвигателя позволяет добиться разрешения менее 10 нм в режиме с обратной связью. Версии N-331.x0 могут использоваться в тех случаях, когда информация об актуальном положении актуатора не требуется или координата контролируется с помощью внешнего датчика. Конструкция двигателя PICMAWalk позволяет актуатору развивать скорость до 15 мм/сек.
Привод N-331 обеспечивает фиксацию положения при выключении питания, таким образом, удерживая нагрузку при отсутствии тока. Для управления приводами PICMAWalk компания Physik Instrumente (PI) выпускает контроллеры E-712.xAN с разъёмом для подключения датчика положения и интерфейсами TCP/IP, USB, RS-232, SPI.
Существуют версии контроллера с возможностью подключения до 3 пьезоактуаторов, что позволяет сделать управление многоосевыми системами более удобным. Пьезоактуаторы, которые являются активными компонентами пьезодвигателя PICMAWalk изготовлены из вакуумно-совместимой пьезокерамики, не создают магнитных полей, могут работать в условиях жёсткого УФ излучения, что расширяет сферы применения актуатора N-331
Применения:
- Микроскопия;
- Автоматика;
- Фотоника.

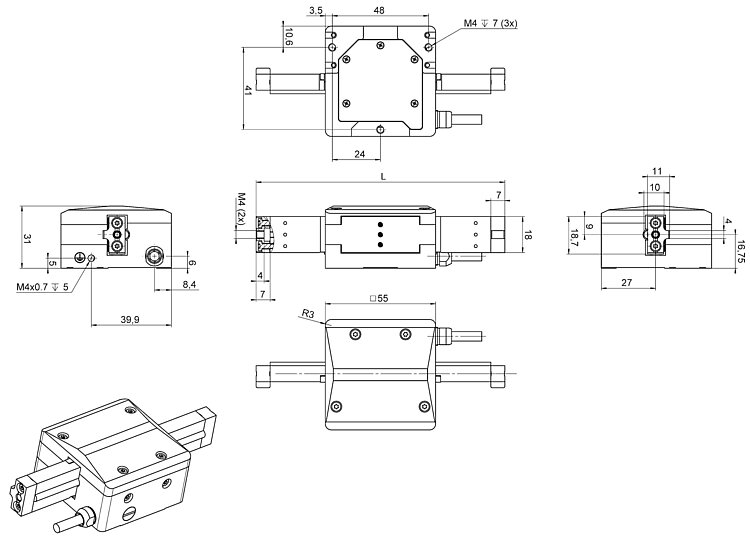

Технические характеристики:
|
Характеристики |
N-331.10 / N-331.13 N-331.20 / N-331.23 N-331.40 / N-331.43 |
Ед. измер. |
Допуск |
|
Направление перемещения |
X | ||
|
Тип встроенного датчика |
N-331.x0: без датчика N-331.x3: с инкрементным датчиком положения | ||
|
Диапазон перемещения (режим полного шага, без обратной связи) * |
N-331.1x: 30 N-331.2x: 55 N-331.4x: 105 |
мм |
±0.5 мм |
|
Диапазон перемещения (режим полного шага, с обратной связью) |
N-331.1x: 25 N-331.2x: 50 N-331.4x: 100 |
мм |
Тип. |
|
Величина шага |
От 10 нм до 25 мкм | ||
|
Частота шагов** |
600 |
Гц |
Макс. |
|
Скорость (режим полного шага) ** |
15 |
мм/сек |
Макс. |
|
Диапазон перемещения (аналоговый режим) |
±10 |
мкм |
Тип. |
|
Разрешение (без обратной связи) |
0.02 |
нм |
Тип. |
|
Разрешение (с обратной связью) |
<10 (N-331.x3) |
нм |
Тип. |
|
Устойчивость к износу (при эксплуатации в атмосферных условиях) *** |
>30 |
км | |
|
Жесткость в направлении перемещения |
6 |
Н/мкм |
±20% |
|
Толкающее/тянущее усилие |
50 |
Н |
Макс. |
|
Тянущее усилие |
60 |
Н |
Макс. |
|
Тип двигателя |
PICMAWalk | ||
|
Диапазон рабочего напряжения |
От -20 до 120 |
В | |
|
Тип разъёма |
Sub-D 37-pin (папа) | ||
|
Диапазон рабочих температур |
От -20 до +50 |
°С | |
|
Материал |
Алюминий, нержавеющая сталь | ||
|
Масса с кабелем |
N-331.1x: 580 N-331.2x: 610 N-331.4x: 660 |
г | |
|
Масса направляющей |
N-331.1x: 110 N-331.2x: 140 N-331.4x: 190 |
г |
±10 г |
|
Длина кабеля |
2 |
м |
±10 мм |
|
Рекомендуемый контроллер |
E-712.1AN E-712.2AN E-712.3AN |
* От одного механического упора направляющей до другого механического упора, только для режима без обратной связи;
** При работе с контроллером E-712.xAN;
*** При нагрузке в 2 кг с периодом включения 70% от общего времени, при внешнем охлаждении контроллера E-712.1AN, внешние условия: 20 °С и 1013 гПа.
