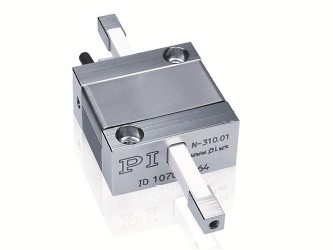

Линейные пьезоприводы N-310 серии NEXACT® PiezoWalk® сочетают в себе широкий диапазон перемещения (до 125 мм) и максимальное толкающее / тянущее усилие (до 10 Н). Данные устройства отличаются высокой компактностью (25 мм x 25 мм x 12мм). Двигатели серии NEXACT® идеально подходят для задач прецизионного позиционирования при перемещении на расстояния порядка нескольких десятков миллиметров. Пьезоприводы N-310 предусмотрены для работы в системах без обратной связи. Для режима работы с обратной связью необходимо использовать внешний датчик положения. Разнообразие управляющих контроллеров серии NEXACT® облегчает интеграцию в микро- и нанопозиционирующие приложения. Приводы NEXACT® обладают долгим временем службы благодаря отсутствию люфтов и трения механических компонентов.
Особенности:
- С технологией NEXACT® PiezoWalk® преодолеваются ограничения обычного нанопозиционирующего привода. Появилась возможность сочетать практически неограниченный диапазон перемещения с высокой точностью. Миниатюрные актуаторы серии NEXACT® обеспечивают разрешающую способность порядка нанометров и миллисекундное время отклика;
- Специально разработанный двигатель серии NEXACT® рассчитан на работу с низким рабочим напряжением (до 45 В и ниже);
- Приводы NEXACT® обеспечивают фиксацию положения при выключении питания, таким образом, удерживая нагрузку при отсутствии тока.
Применения:
- Полупроводниковая промышленость;
- Контроль полупроводниковых пластин;
- Нанолитография;
- Оборудование для измерения поверхностей;
- Профилометрия;
- Микроскопия;
- Перемещения в сильных магнитных полях.
Технические характеристики:
|
Характеристика |
N-310 |
Погрешность |
|
Направление перемещения |
X | |
|
Характеристики движения и позиционирования | ||
|
Предел перемещения |
N-310.10: 10 мм N-310.11: 20 мм N-310.12: 30 мм N-310.13: 50 мм N-310.14: 75 мм N-310.15: 100 мм N-310.16: 125 мм | |
|
Размер шага (в шаговом режиме) |
От 5 нм до 5 мкм | |
|
Диапазон перемещения при аналоговом режиме работы |
10 мкм | |
|
Разрешение без обратной связи |
0.03 нм* | |
|
Шаговая частота |
1.5 кГц* | |
|
Максимальная скорость перемещения |
10 мм/с* | |
|
Механические характеристики | ||
|
Максимальное толкающее / тянущее усилие (в режиме перемещения) |
10 Н | |
|
Характеристики двигателя | ||
|
Тип двигателя |
Линейный привод NEXACT® | |
|
Рабочее напряжение |
От -10 до +45 В | |
|
Прочие условия | ||
|
Диапазон рабочих температур |
От 0 до +50 °С | |
|
Материал корпуса |
Нержавеющая сталь, немагнитная | |
|
Масса |
50 г (20 мм диапазон перемещения) |
±5% |
|
Длина кабеля |
1.5 м |
±10 мм |
|
Тип разъёма |
HD Sub-D разъём 15 pin, одноканальный | |
