Поставщик
|
Edmund Optics |
|
Артикул
|
88-081 |
|
Покрытие
|
BBAR (3000-5000nm) |
|
Диапазон
|
ИК |
|
Комплектация
|
в оправе |
|
Диаметр
|
9.2 мм |
|
Тип линз
|
асферические |
|
Диаметр (мм)
|
9.25 ±0.10 |
|
Эффективное фокусное расстояние EFL (мм)
|
3.00 @ 7800nm |
|
Числовая апертура NA
|
0.71 |
|
Толщина центра CT (мм)
|
2.62 |
|
Покрытие
|
BBAR (3000-5000nm) |
|
Спецификация покрытия
|
Ravg < |
|
Подложка
|
1.0% @ 3 - 5μm |
|
Чистая апертура CA (мм)
|
Black Diamond™ BD-2 (Ge28Sb12Se60) |
|
Качество поверхности
|
5.00 |
|
Скос
|
80-50 |
|
f / #
|
Protective bevel as needed |
|
Плотность (г / см3)
|
0.7 |
|
Показатель преломления nd @ 10 мкм
|
4.68 |
|
Показатель преломления nd @ 14 мкм
|
2.6023 |
|
Показатель преломления nd @ 4 мкм
|
2.5843 |
|
Показатель преломления nd @ 5 мкм
|
2.6210 |
|
Код линзы световода
|
2.6173 |
|
Крепление
|
390093 |
|
Термооптический коэффициент dn / dT
|
Stainless Steel, M9 x 0.5 Thread |
|
Температура превращения (° C)
|
70 x 10-6/°C from -40° to +80°C (5 - 14 μm) |
|
Диапазон длин волн (нм)
|
285.00 |
|
Рабочее расстояние (мм)
|
3000 - 5000 |
|
Сопряженное расстояние
|
2.35 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Infinite |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
Описание семейства продуктов
- Диапазон длин волн 1,8–12 мкм
- Разнообразие вариантов покрытия
- Подключенные и размонтированные версии

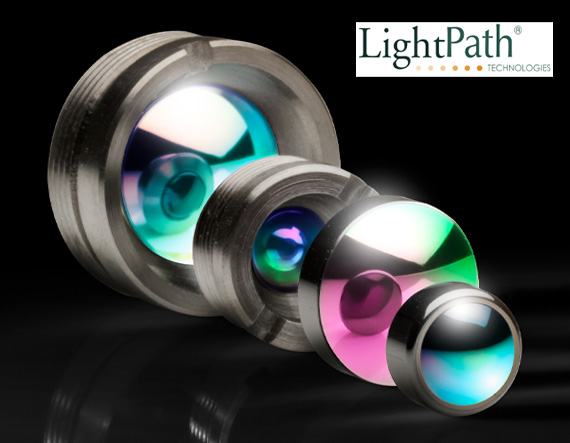

Асферические линзы LightPath® Mid-Wave и Long-Wave Infrared (IR) отличаются недорогой формованной конструкцией и предлагают несколько ключевых преимуществ по сравнению с асферическими подложками из германия. При dn/dT и КТР значительно меньше, чем у германия, линзы имеют меньшее изменение фокусного расстояния в зависимости от изменения температуры. Благодаря более высокой рабочей температуре, чем у германия (у которого потери пропускания составляют 20–30 % при 100 °C), эти линзы можно использовать в таких приложениях, как коллиматоры для QCL-лазеров и в качестве компонентов тепловизионных сборок.
