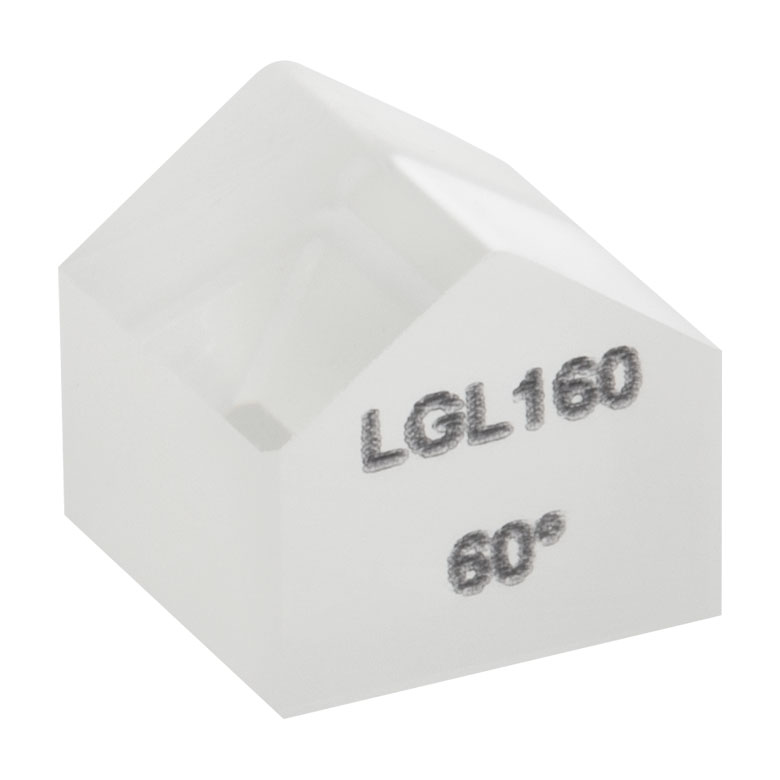

LGL160 — линза Пауэлла, веер 60° при 633 нм
Линза Пауэлла предназначена для формирования равномерной лазерной линии (line generator). В отличие от обычных цилиндрических линз, она распределяет энергию по линии более равномерно, что помогает получить одинаковую яркость по всей длине линии на экране или на объекте.
Модель рассчитана на входной пучок Ø0.8 мм (1/e²) и рабочую длину волны 633 нм. Угол веерного пучка определяет, насколько «широкой» будет сформированная линия при заданном расстоянии до мишени.
Такие элементы часто используют в задачах юстировки, измерений и машинного зрения, где важна стабильная геометрия линии без «пересветов» в центре.
Ключевые характеристики
- Тип: линза Пауэлла (генератор линии)
- Оптимизация: 633 нм
- Входной пучок: Ø0.8 мм (1/e²)
- Угол веера: 60°
- Результат: линия с более равномерной яркостью по сравнению с цилиндрической линзой
Применение
- машинное зрение и контроль геометрии (line scan)
- 3D‑сканирование и структурированная подсветка
- лазерная юстировка и позиционирование узлов
- метрология, датчики расстояния и профилометры
Советы по настройке
- точно центруйте входной пучок относительно оптической оси линзы
- для тонкой настройки ширины линии меняйте расстояние до мишени или используйте дополнительную фокусирующую оптику
- фиксируйте элемент в держателе без перекоса, чтобы сохранить ровную линию по всему полю
Дополнительная информация
При подборе линзы учитывайте рабочую длину волны, требуемый размер пятна/линии и допустимые потери на отражение. Если система чувствительна к бликам, выбирайте вариант с AR‑покрытием, соответствующим спектру источника. Для высокомощных лазеров дополнительно проверьте порог повреждения покрытия и качество крепления элемента в оправе.
