Поставщик
|
Thorlabs |
|
Артикул
|
LE4125 |
|
Фокусное расстояние
|
50-200 мм |
|
Покрытие
|
без покрытия |
|
Тип линз
|
вогнутые, менисковые |
|
Тип вогнутых линз
|
вогнуто выпуклые линзы |
|
Мениск
|
положительный |
Описание

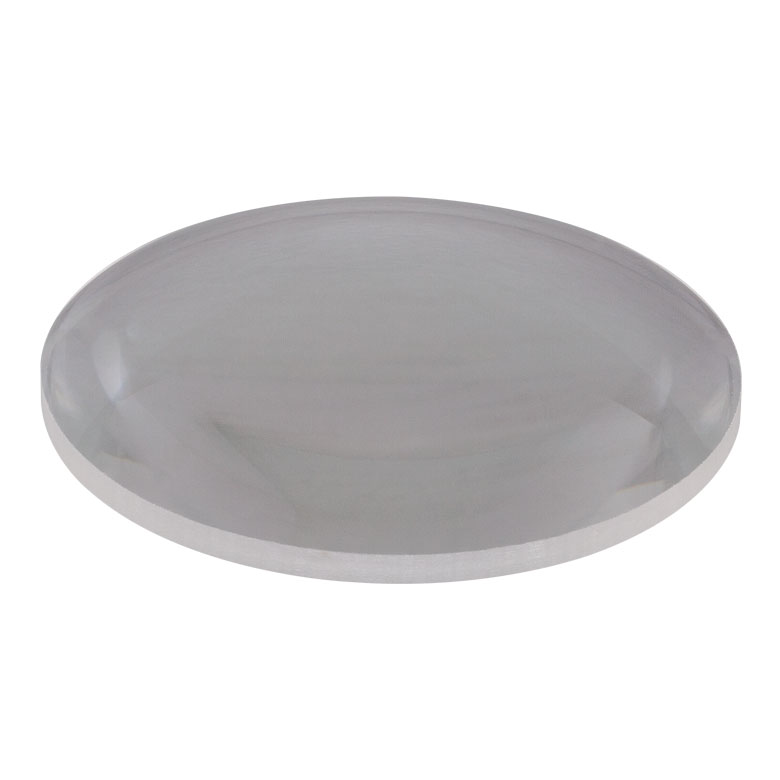

Модель LE4125 — это положительный мениск линза Thorlabs с диаметром Ø2" и фокусным расстоянием 150 мм (положительное). Линза относится к категории прецизионных сферических элементов и предназначена для использования в лабораторных и промышленных оптических трактах, где важны повторяемость параметров, стабильная геометрия и предсказуемое влияние на пучок.
УФ-града кварцевое стекло (UV-Grade Fused Silica, UVFS) обеспечивает высокое пропускание в УФ-области и устойчивость к лазерному излучению. Материал особенно востребован в системах флуоресценции, УФ-спектроскопии и прецизионной оптике.
Без покрытия (максимально широкая полоса пропускания, но выше отражения на поверхностях).
Положительный мениск (вогнуто-выпуклая линза) — это собирающий элемент, форма которого помогает снижать сферическую аберрацию по сравнению с простой плоско-выпуклой геометрией. Такие линзы используют для улучшения качества фокусировки и управления NA (числовой апертурой) в оптических трактах. В типовых задачах линза работает как «инженерный» элемент для тонкой настройки схемы: помогает собрать систему под нужную рабочую дистанцию, удержать габариты, согласовать диаметр пучка и обеспечить корректную апертуру. При проектировании важно учитывать, что качество изображения и потери на отражение зависят не только от материала, но и от покрытия, угла падения и спектрального состава источника.
Практический совет при подборе: если вы работаете с мощным лазером или чувствительным детектором, предпочтительнее брать версию с просветляющим покрытием в нужном диапазоне — это снижает паразитные отражения, засветку и риск интерференционных «призраков». Если же требуется максимально широкая полоса пропускания или линза будет использоваться в экспериментальных схемах с меняющимися длинами волн, разумным выбором может быть вариант без покрытия (при условии, что отражения допустимы или компенсируются конструктивно).
характеристики
- Тип линзы: положительный мениск
- Производитель: Thorlabs
- Материал подложки: UV-кварцевое стекло (UVFS)
- Диаметр: Ø2"
- Фокусное расстояние: 150.0 мм
- Покрытие: без покрытия
- Назначение: формирование пучка / коррекция оптической силы / прототипирование оптических узлов
- Рекомендации по интеграции: использовать чистые перчатки и безворсовые салфетки, избегать касания рабочих поверхностей
- Совместимость: подходит для сборок на оптических столах и стандартных держателях (по диаметру)
отрасли применения
- Лазерные системы: формирование/расширение пучка, коллимация, телескопы Галлилея
- Измерительная оптика и метрология: контроль размеров пятна, тестовые стенды, калибровка
- Научные лаборатории и R&D: прототипирование оптических схем и экспериментальные установки
- Оптические датчики и машинное зрение: корректировка оптической силы и рабочей дистанции
- УФ-флуоресцентная микроскопия и биофотоника
- УФ-литография, УФ-контроль и фотохимические процессы
- Системы УФ-спектроскопии и диагностики материалов
