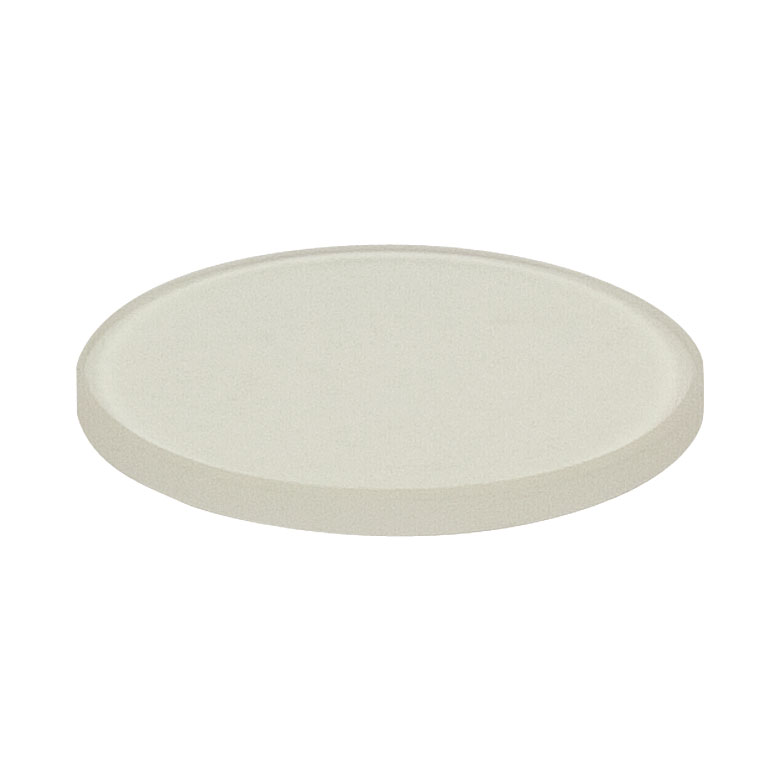

LE1929-B - N-BK7 вогнуто-выпуклая линза (положительный мениск), Ø1", фокусное расстояние 300 мм, просветляющее покрытие: 650 - 1050 нм, Thorlabs

Описание

Модель LE1929-B — это положительный мениск линза Thorlabs с диаметром Ø1" и фокусным расстоянием 300 мм (положительное). Линза относится к категории прецизионных сферических элементов и предназначена для использования в лабораторных и промышленных оптических трактах, где важны повторяемость параметров, стабильная геометрия и предсказуемое влияние на пучок.

N-BK7 — одно из самых распространённых оптических стекол для видимого и ближнего ИК-диапазона. Материал хорошо подходит для лабораторной оптики, измерительных систем и лазерных установок общего назначения.

Антиотражающее просветляющее покрытие, оптимизированное под диапазон 650-1050 нм (двухстороннее, для снижения потерь на отражение).

Положительный мениск (вогнуто-выпуклая линза) — это собирающий элемент, форма которого помогает снижать сферическую аберрацию по сравнению с простой плоско-выпуклой геометрией. Такие линзы используют для улучшения качества фокусировки и управления NA (числовой апертурой) в оптических трактах. В типовых задачах линза работает как «инженерный» элемент для тонкой настройки схемы: помогает собрать систему под нужную рабочую дистанцию, удержать габариты, согласовать диаметр пучка и обеспечить корректную апертуру. При проектировании важно учитывать, что качество изображения и потери на отражение зависят не только от материала, но и от покрытия, угла падения и спектрального состава источника.

Практический совет при подборе: если вы работаете с мощным лазером или чувствительным детектором, предпочтительнее брать версию с просветляющим покрытием в нужном диапазоне — это снижает паразитные отражения, засветку и риск интерференционных «призраков». Если же требуется максимально широкая полоса пропускания или линза будет использоваться в экспериментальных схемах с меняющимися длинами волн, разумным выбором может быть вариант без покрытия (при условии, что отражения допустимы или компенсируются конструктивно).

характеристики

• Тип линзы: положительный мениск
• Производитель: Thorlabs
• Материал подложки: N-BK7
• Диаметр: Ø1"
• Фокусное расстояние: 300.0 мм
• Покрытие: 650 - 1050 нм
• Назначение: формирование пучка / коррекция оптической силы / прототипирование оптических узлов
• Рекомендации по интеграции: использовать чистые перчатки и безворсовые салфетки, избегать касания рабочих поверхностей
• Совместимость: подходит для сборок на оптических столах и стандартных держателях (по диаметру)

отрасли применения

• Лазерные системы: формирование/расширение пучка, коллимация, телескопы Галлилея
• Измерительная оптика и метрология: контроль размеров пятна, тестовые стенды, калибровка
• Научные лаборатории и R&D: прототипирование оптических схем и экспериментальные установки
• Оптические датчики и машинное зрение: корректировка оптической силы и рабочей дистанции
