Описание

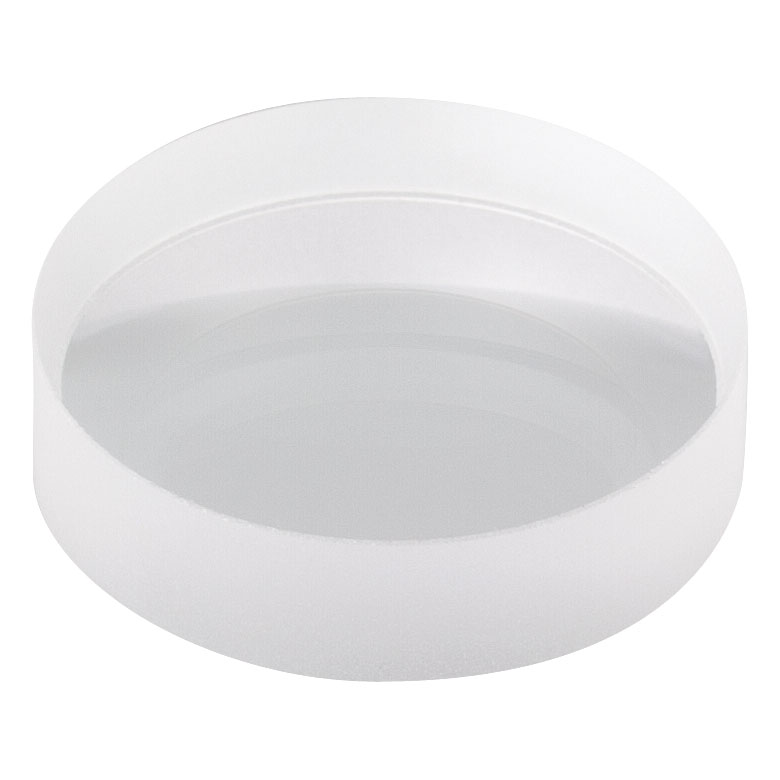

Модель LD5313 — это двояковогнутая линза Thorlabs с диаметром Ø1" и фокусным расстоянием -50 мм (отрицательное). Линза относится к категории прецизионных сферических элементов и предназначена для использования в лабораторных и промышленных оптических трактах, где важны повторяемость параметров, стабильная геометрия и предсказуемое влияние на пучок.
Кальций-фторид (CaF₂) отличается высокой прозрачностью в широком спектральном диапазоне и низким уровнем дисперсии. Это делает материал удобным для УФ/ИК-оптики, спектроскопии и систем, где важна стабильная передача энергии и минимальные хроматические эффекты.
Без покрытия (максимально широкая полоса пропускания, но выше отражения на поверхностях).
Двояковогнутая линза имеет отрицательное фокусное расстояние и работает как рассеивающий (дивергентный) элемент. Её ставят для расширения пучка, компенсации оптической силы в системе, корректировки расстояния фокусировки или уменьшения эффективного фокусного расстояния сборки. В типовых задачах линза работает как «инженерный» элемент для тонкой настройки схемы: помогает собрать систему под нужную рабочую дистанцию, удержать габариты, согласовать диаметр пучка и обеспечить корректную апертуру. При проектировании важно учитывать, что качество изображения и потери на отражение зависят не только от материала, но и от покрытия, угла падения и спектрального состава источника.
Практический совет при подборе: если вы работаете с мощным лазером или чувствительным детектором, предпочтительнее брать версию с просветляющим покрытием в нужном диапазоне — это снижает паразитные отражения, засветку и риск интерференционных «призраков». Если же требуется максимально широкая полоса пропускания или линза будет использоваться в экспериментальных схемах с меняющимися длинами волн, разумным выбором может быть вариант без покрытия (при условии, что отражения допустимы или компенсируются конструктивно).
характеристики
- Тип линзы: двояковогнутая
- Производитель: Thorlabs
- Материал подложки: CaF2
- Диаметр: Ø1"
- Фокусное расстояние: -50.0 мм
- Покрытие: без покрытия
- Назначение: формирование пучка / коррекция оптической силы / прототипирование оптических узлов
- Рекомендации по интеграции: использовать чистые перчатки и безворсовые салфетки, избегать касания рабочих поверхностей
- Совместимость: подходит для сборок на оптических столах и стандартных держателях (по диаметру)
отрасли применения
- Лазерные системы: формирование/расширение пучка, коллимация, телескопы Галлилея
- Измерительная оптика и метрология: контроль размеров пятна, тестовые стенды, калибровка
- Научные лаборатории и R&D: прототипирование оптических схем и экспериментальные установки
- Оптические датчики и машинное зрение: корректировка оптической силы и рабочей дистанции
- ИК- и УФ-спектроскопия, оптические фильтры и системы передачи излучения
- Лазерные тракты с повышенными требованиями к пропусканию (в т.ч. средний ИК диапазон)
- Оптические узлы для вакуумных и чистых сред (при корректном подборе материала/крепежа)
