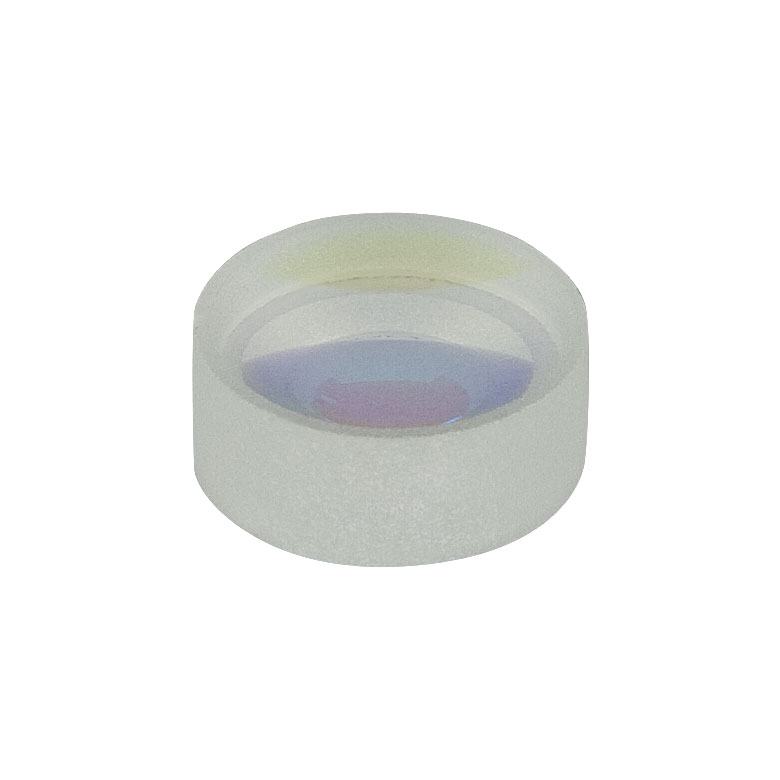

LD2746-B - N-SF11 двояковогнутая линза, Ø6 мм, фокусное расстояние -6.0 мм, просветляющее покрытие: 650-1050 нм, Thorlabs

Описание

Модель LD2746-B — это двояковогнутая линза Thorlabs с диаметром Ø6 мм и фокусным расстоянием -6 мм (отрицательное). Линза относится к категории прецизионных сферических элементов и предназначена для использования в лабораторных и промышленных оптических трактах, где важны повторяемость параметров, стабильная геометрия и предсказуемое влияние на пучок.

Оптическое стекло N-SF11 относится к высокопреломляющим материалам: это позволяет получать более «компактные» оптические схемы при заданной оптической силе. Такие линзы часто используют в задачах формирования пучка, где важна малая длина системы и контролируемая аберрация.

Антиотражающее просветляющее покрытие, оптимизированное под диапазон 650-1050 нм (двухстороннее, для снижения потерь на отражение).

Двояковогнутая линза имеет отрицательное фокусное расстояние и работает как рассеивающий (дивергентный) элемент. Её ставят для расширения пучка, компенсации оптической силы в системе, корректировки расстояния фокусировки или уменьшения эффективного фокусного расстояния сборки. В типовых задачах линза работает как «инженерный» элемент для тонкой настройки схемы: помогает собрать систему под нужную рабочую дистанцию, удержать габариты, согласовать диаметр пучка и обеспечить корректную апертуру. При проектировании важно учитывать, что качество изображения и потери на отражение зависят не только от материала, но и от покрытия, угла падения и спектрального состава источника.

Практический совет при подборе: если вы работаете с мощным лазером или чувствительным детектором, предпочтительнее брать версию с просветляющим покрытием в нужном диапазоне — это снижает паразитные отражения, засветку и риск интерференционных «призраков». Если же требуется максимально широкая полоса пропускания или линза будет использоваться в экспериментальных схемах с меняющимися длинами волн, разумным выбором может быть вариант без покрытия (при условии, что отражения допустимы или компенсируются конструктивно).

характеристики

• Тип линзы: двояковогнутая
• Производитель: Thorlabs
• Материал подложки: N-SF11
• Диаметр: Ø6 мм
• Фокусное расстояние: -6.0 мм
• Покрытие: 650-1050 нм
• Назначение: формирование пучка / коррекция оптической силы / прототипирование оптических узлов
• Рекомендации по интеграции: использовать чистые перчатки и безворсовые салфетки, избегать касания рабочих поверхностей
• Совместимость: подходит для сборок на оптических столах и стандартных держателях (по диаметру)

отрасли применения

• Лазерные системы: формирование/расширение пучка, коллимация, телескопы Галлилея
• Измерительная оптика и метрология: контроль размеров пятна, тестовые стенды, калибровка
• Научные лаборатории и R&D: прототипирование оптических схем и экспериментальные установки
• Оптические датчики и машинное зрение: корректировка оптической силы и рабочей дистанции
