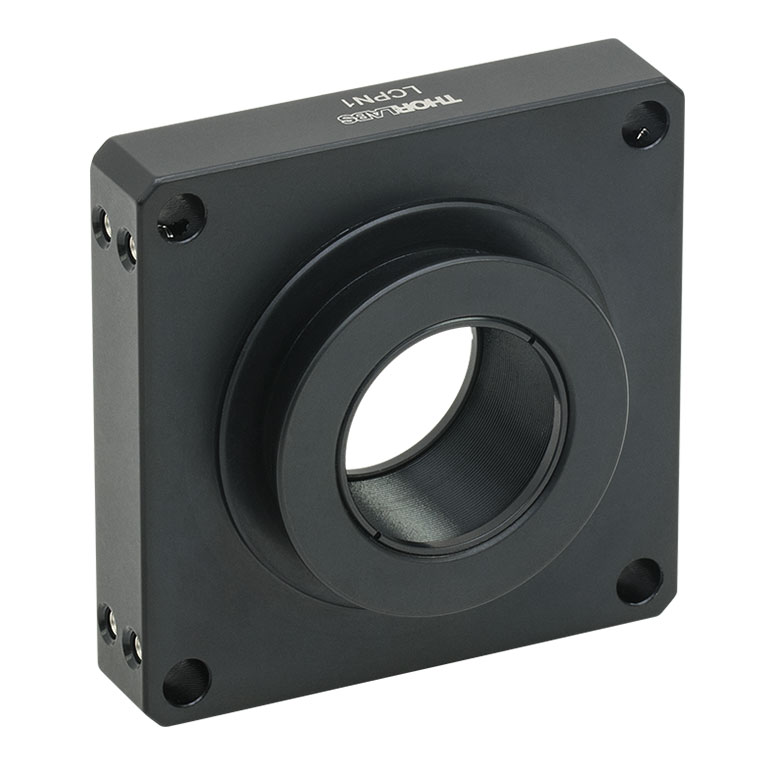

LCPN1 — адаптер для установки конденсора в микроскопы Nikon Eclipse и системы Cerna, шип D3N, внутренняя резьба SM30, совместим с каркасными системами 30 и 60 мм, Thorlabs.
Описание
Адаптер LCPN1 предназначен для того, чтобы аккуратно «подружить» конденсор с оптомеханикой Thorlabs и модульными микроскопическими системами. Он устанавливается в нижнюю часть штатива микроскопа Nikon Eclipse (серия Ni) или в раму Cerna через стандартный «ласточкин хвост» типа D3N и обеспечивает переход на внутреннюю резьбу SM30. Это позволяет закреплять конденсоры, диафрагмы, фильтры, осветители и другие элементы, собранные на базе каркасных систем 30 мм и 60 мм, прямо в конденсорный порт микроскопа.
По сути LCPN1 превращает штатный порт под конденсор Nikon в стандартный модульный интерфейс Thorlabs: внутренняя резьба SM30 совместима с линейкой трубок, держателей и адаптеров SM30, а посадочные отверстия — с рамами 30 и 60 мм. Это удобно при создании кастомных осветительных схем — например, при установке нестандартных конденсоров, темнопольных масок, фазовых колец, LED-модулей или других специализированных узлов вместо штатных решений. Массивный алюминиевый корпус обеспечивает стабильное позиционирование и жёсткую фиксацию без люфтов, что важно для сохранения центровки и согласования осей светового конуса и оптической системы.
Отрасли применения:
- Модернизация микроскопов Nikon Eclipse и Cerna с установкой нестандартных конденсоров и осветителей.
- Создание кастомных систем Кёлера, темнопольной, фазовой и дифференциально-интерференционной визуализации.
- Интеграция светодиодных и лазерных источников в конденсорный порт через SM30- и cage-компоненты.
- Исследовательские DIY-конфигурации, где оптика и механика собираются из стандартных модулей Thorlabs.
Характеристики
- Назначение: адаптер для установки конденсора в микроскопы Nikon Eclipse (Ni-серия) и рамы Cerna.
- Тип крепления к микроскопу: «ласточкин хвост» (dovetail) с шипом стандарта D3N.
- Внутренняя резьба: SM30 (M30,5 × 0,5) для крепления оптики и адаптеров Thorlabs.
- Совместимость: каркасные (cage) системы с шагом стержней 30 мм и 60 мм через соответствующие держатели.
- Материал: анодированный алюминий с высокой жёсткостью и стабильностью.
- Применение: конденсорный порт, нижняя часть штатива, интеграция осветительных модулей.
