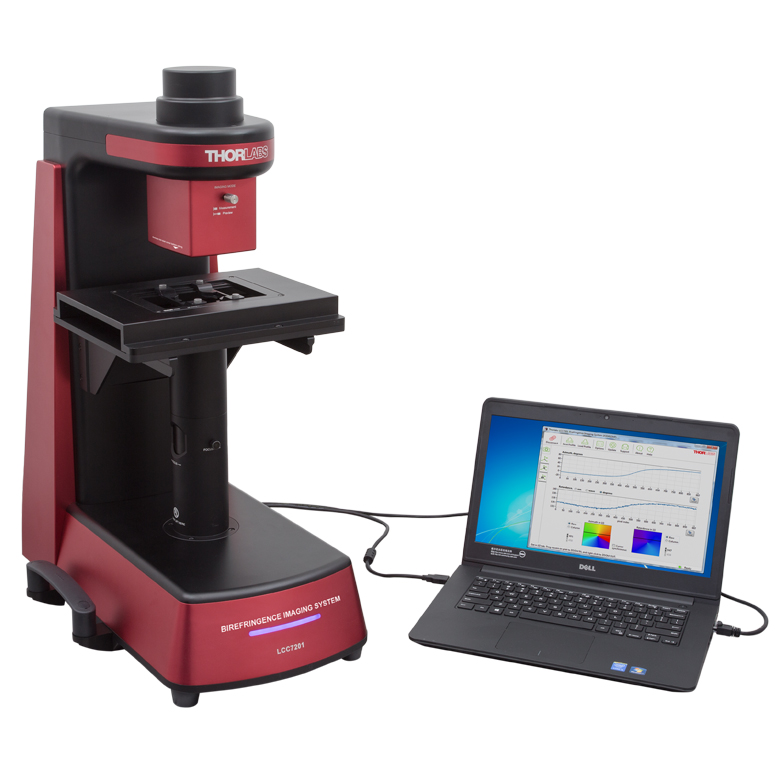

Система LCC7201 от Thorlabs — это базовая модель в серии фазово-контрастных визуализаторов. Важно понимать, что LCC7201 является основным модулем, а LCC7201B — это его более новая и усовершенствованная версия.
Общее описание
LCC7201 — это компактная система для количественного измерения волнового фронта и визуализации фазовых объектов, основанная на методе Шака-Гартмана. Она преобразует невидимые глазу фазовые неоднородности (изменения толщины или показателя преломления) в прозрачных образцах в контрастное изображение, которое можно точно измерять.
Ключевое отличие от LCC7201B: Модель LCC7201 использует менее мощную камеру и имеет меньшее количество точек для анализа волнового фронта.
Ключевые характеристики
| Модель | LCC7201 |
| Тип системы | Фазово-контрастный визуализатор на основе волнового сенсора Шака-Гартмана |
| Основной элемент | ПЗС-камера с матрицей микролинз (WFS) |
| Разрешение сенсора (камеры) | 1280 x 1024 пикселей (1.3 Мп) |
| Размер пикселя | 5.2 мкм |
| Размер массива микролинз | 69 x 59 линз (всего ~4 071 точка измерения) |
| Диапазон длин волн | 400 - 900 нм |
| Рабочее расстояние (WD) | 55 мм (стандартно) |
| Поле зрения (FOV) | ~7.2 x 5.8 мм |
| Пространственное разрешение | ~105 мкм (определяется шагом микролинз) |
| Типичная точность (PV) | λ/50 |
| Динамический диапазон | До ±100 мрад (зависит от калибровки) |
| Программное обеспечение | Thorlabs WaveFront (включено в поставку) |
| Интерфейс подключения | USB 2.0 |
| Питание | От USB (5 В) |
Сравнение: LCC7201 vs. LCC7201B
Чтобы понять эволюцию модели, вот прямое сравнение ключевых отличий:
| Характеристика | LCC7201 (Базовая модель) | LCC7201B (Улучшенная модель) |
| Разрешение камеры | 1280 x 1024 (1.3 Мп) | 2048 x 2048 (4.2 Мп) |
| Число микролинз | 69 x 59 (~4,071) | 146 x 146 (~21,300) |
| Поле зрения | ~7.2 x 5.8 мм | ~9.5 x 9.5 мм |
| Пространственное разрешение | ~105 мкм | ~65 мкм |
| Интерфейс | USB 2.0 | USB 3.0 |
| Диапазон длин волн | 400 - 900 нм | 350 - 1100 нм (расширенный) |
Что это значит на практике?
- LCC7201B предоставляет более детальное изображение и карту фазы за счет большего количества пикселей и микролинз.
- LCC7201B имеет большее поле зрения, позволяя одновременно наблюдать за большей площадью образца.
- LCC7201B работает быстрее благодаря интерфейсу USB 3.0.
- LCC7201B более чувствителена в УФ- и ближней ИК-областях спектра.
Что можно измерять с помощью LCC7201?
Как и старшая модель, LCC7201 с программным обеспечением WaveFront позволяет измерять:
-
Карта фазы (Phase Map): Визуализация распределения фазы света, прошедшего через образец.
-
Форма волнового фронта (Wavefront).
-
Наклон волнового фронта (Wavefront Slope).
-
Распределение интенсивности (Intensity): Черно-белое изображение в проходящем свете.
-
Аберрации (Zernike Polynomials): Анализ искажений волнового фронта.
-
Параметры качества пучка.
Области применения (аналогичны LCC7201B)
- Исследование живых клеток без окрашивания (биология).
- Контроль качества оптических компонентов (линз, призм).
- Анализ лазерных пучков.
- Визуализация потоков жидкостей и газов.
- Метрология поверхностей.
Заключение
LCC7201 — это надежная и эффективная система для входа в мир количественной фазовой визуализации. Она отлично подходит для многих лабораторных задач. Однако, если для ваших экспериментов критически важны высокое пространственное разрешение, большое поле зрения и максимальная детализация, то модель LCC7201B является очевидно лучшим выбором, хоть и, вероятно, более дорогим.
При выборе между ними следует отталкиваться от требований к разрешению и размеру исследуемых объектов.
