Описание

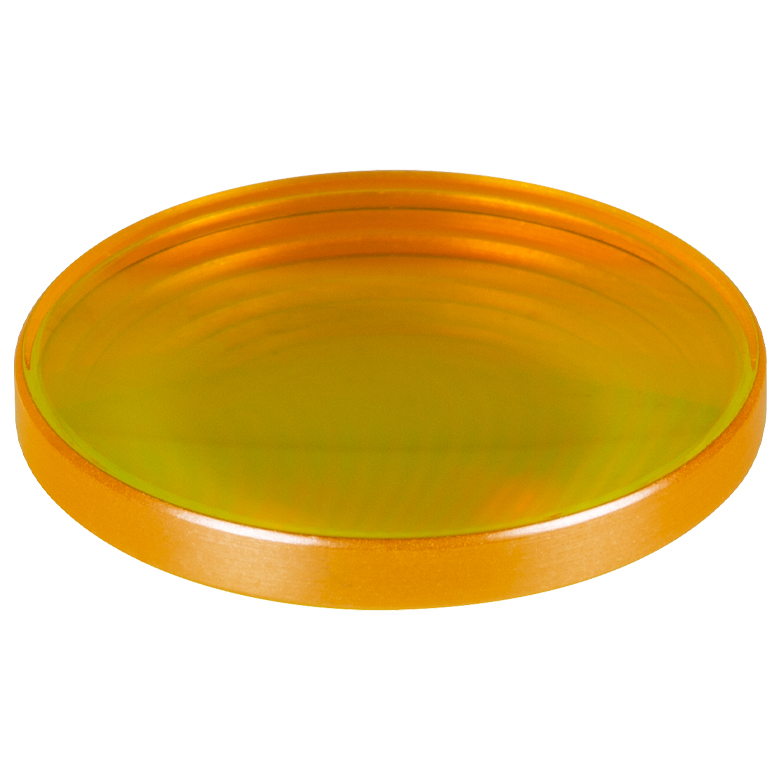

Thorlabs LC7421-E3 — плоско-вогнутая сферическая линза из ZnSe (селенида цинка) диаметром Ø1" с отрицательным фокусным расстоянием -75 мм. Плоско‑вогнутая геометрия (одна поверхность плоская, другая — сферически вогнутая) используется для расходимости (diverge) коллимированного пучка и для управления диаметром/апертурой луча в оптических трактах.
ZnSe — один из базовых материалов для ИК‑оптики: он хорошо пропускает излучение в широком диапазоне и имеет высокий показатель преломления (для ZnSe у Thorlabs приводится n≈2.403 при 10.6 мкм), поэтому без покрытия потери на отражение заметные — отсюда практическая ценность AR‑покрытий. средняя передача обычно >97% по диапазону покрытия; типично Ravg < 1% на поверхность в пределах диапазона покрытия.
Вариант покрытия для этой позиции: 7 - 12 мкм. Это диапазон, в котором покрытие оптимизировано под минимизацию отражения и стабильную передачу — важно, если вы работаете с MWIR/LWIR‑излучением (например, 4.5–7.5 мкм или 7–12 мкм) или с CO₂‑лазером на 10.6 мкм (попадает в 7–12 мкм и 2–13 мкм).
характеристики
- Тип: плоско‑вогнутая (plano‑concave), отрицательная фокусировка
- Материал: ZnSe (селенида цинка), ИК‑оптика; высокий n≈2.403 @ 10.6 мкм
- Диаметр: Ø1"
- Фокусное расстояние (EFL): -75 мм
- Просветляющее покрытие: 7 - 12 мкм
- Роль в системе: увеличение расходимости / построение телескопов‑расширителей совместно с положительными линзами
- Практика: используйте оправы и держатели под Ø1"; избегайте загрязнения (ИК‑покрытия чувствительны к отпечаткам/пыли)
отрасли применения
- Лазерные системы (MWIR/LWIR): расширители пучка, формирование профиля, предварительная оптика
- CO₂‑лазеры (10.6 мкм): разведение пучка, управление диаметром и плотностью мощности
- Тепловизионные и ИК‑камеры: коррекция расходимости и согласование апертур
- ИК‑спектроскопия и газоанализ (в т.ч. FTIR): оптические тракты, коллимация/расходимость
- Оборонные и аэрокосмические системы: ИК‑сенсоры, прицелы, наблюдение
- Промышленная метрология и контроль: ИК‑измерения, термометрия, датчики
