Описание

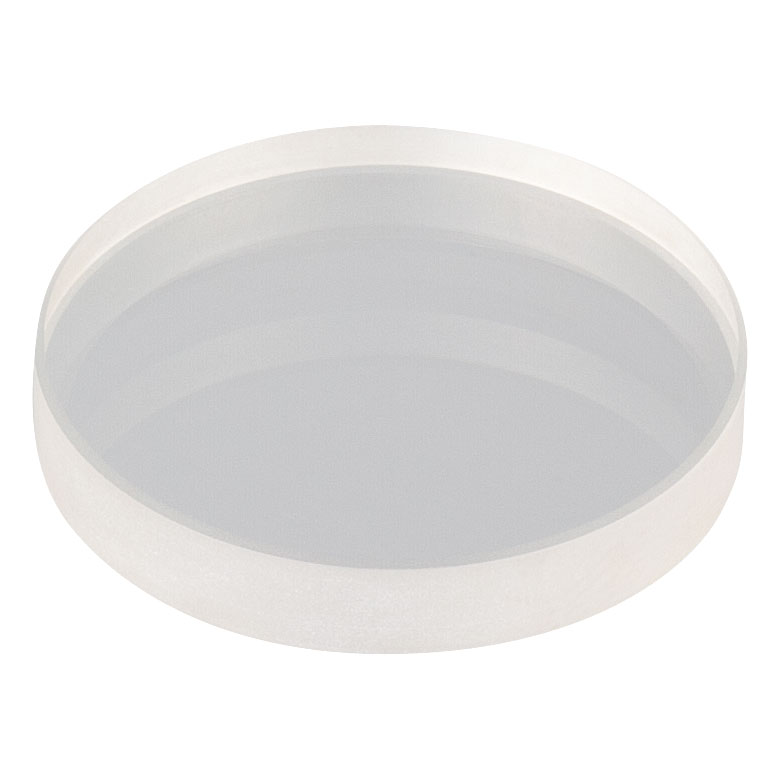

LC5952 — плоско‑вогнутая сферическая линза диаметром 1" (25,4 мм) из вакуумного CaF₂ с эффективным фокусным расстоянием −200 мм. По сути это «мягкий» отрицательный элемент: он слабее рассеивает пучок, чем короткофокусные аналоги, зато даёт более комфортную геометрию для длинных оптических трактов, где важны малые углы и низкая чувствительность к юстировке.
Непокрытая версия выбирается, когда система работает в широком диапазоне длин волн или когда допустимы потери на отражение ради простоты/стойкости, либо когда покрытие может быть нежелательным (например, при работе на нестандартных длинах волн, в агрессивных средах или при ограничениях по деградации покрытий). Thorlabs указывает для непокрытых CaF₂ plano‑concave линз рабочий спектральный диапазон порядка 0,18–8,0 мкм — это перекрывает УФ, видимый, ближний и значительную часть среднего ИК.
В оптических схемах линза такого типа часто решает две задачи: (1) уменьшает эффективную оптическую силу группы (увеличивает фокус) и помогает управлять задним фокусом; (2) корректирует сферическую аберрацию/комы при правильном выборе ориентации и сочетании с положительными элементами. Длинный по модулю фокус (−200 мм) делает её удобной для телескопов Галлилея, расширителей пучка с небольшим коэффициентом, а также для «подстройки» коллимации на протяжённых трактах.
Важно помнить про отражения: у непокрытых поверхностей часть энергии отражается на каждой границе, поэтому в чувствительных системах (спектрометры, тепловизоры, прецизионные лазерные эксперименты) чаще предпочитают AR‑покрытие. Но если в вашем приборе важнее универсальность по диапазону, устойчивость и цена, непокрытый CaF₂ — практичный выбор.
характеристики
- Тип: плоско‑вогнутая сферическая линза (plano‑concave singlet).
- Производитель: Thorlabs.
- Диаметр: Ø1" (25,4 мм).
- Материал: вакуумный CaF₂ (Calcium Fluoride).
- Эффективное фокусное расстояние (EFL): −200,0 мм.
- Покрытие: отсутствует (Uncoated).
- Спектральная применимость (по Thorlabs для непокрытого CaF₂): примерно 0,18–8,0 мкм; подходит для УФ/видимого/БИК/части СИК.
- Роль в схеме: отрицательный элемент для расширения пучка, коррекции аберраций и управления оптической силой групп.
отрасли применения
- Лабораторные и промышленные оптические тракты широкого спектрального диапазона (УФ–ИК), где требуется один материал без «узкого» покрытия.
- Оптические телескопы/расширители пучка с небольшим коэффициентом увеличения (схема Галлилея).
- Системы юстировки и прототипирования, где важна простота и быстрая замена элементов.
- Измерительные установки и датчики, работающие в нестандартных диапазонах, где AR‑покрытие может быть не оптимальным.
- Оптика в вакуумных/чистых камерах (при соблюдении требований по чистоте), где ценят низкие потери поглощения у CaF₂ и его спектральную широту.
