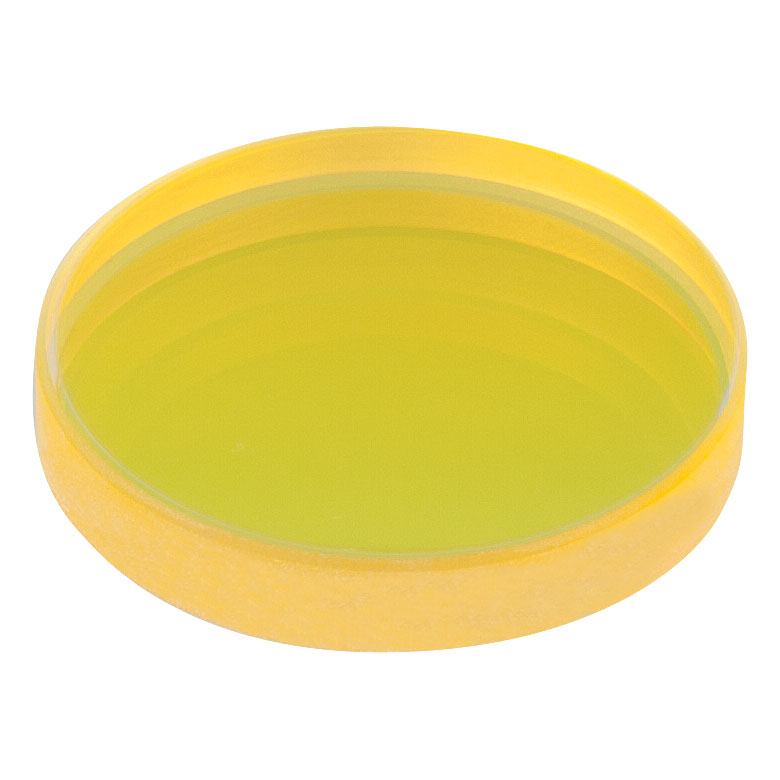

LC5952-E - Плоско-вогнутая линза, Ø1", материал: CaF2, f = -200.0 мм, покрытие: 3 - 5 мкм, Thorlabs

Описание

LC5952-E — та же геометрия и материал, что у LC5952 (Ø1", CaF₂, EFL −200 мм), но с просветляющим покрытием для среднего ИК. Такая комбинация обычно выбирается для MWIR‑систем, где цена отражений высока: паразитные блики ухудшают контраст тепловизоров, а в спектроскопии создают ложные пики/интерференционные артефакты.

Покрытие в вашем ТЗ обозначено как 3–5 мкм. По данным Thorlabs для CaF₂ plano‑concave линз с индексом «E» AR‑покрытие оптимизировано для 2–5 мкм — то есть диапазон 3–5 мкм полностью входит внутрь. В рамках MWIR‑окон это именно то, что нужно: вы снижаете отражение на каждой поверхности и поднимаете суммарную передачу тракта без изменения механики и оптической силы.

Отрицательное фокусное расстояние −200 мм удобно в длиннофокусных системах и телескопических расширителях пучка: вы получаете аккуратный, «мягкий» разлёт лучей и меньше требований к точности позиционирования, чем у короткофокусных отрицательных линз. Это критично, когда оптика интегрируется в прибор с ограниченным доступом (например, в герметичном модуле тепловизора или в вакуумной камере).

Кроме снижения потерь, AR‑покрытие улучшает стабильность измерений: меньше паразитной обратной засветки на детектор, меньше стоячих волн и интерференционных «ряби» на спектре. Для серии AR 2–5 мкм Thorlabs публикует среднее отражение <1,25% в диапазоне покрытия и среднюю передачу более 97% по диапазону покрытия — это заметная разница по сравнению с непокрытыми поверхностями.

характеристики

• Тип: плоско‑вогнутая сферическая линза (plano‑concave singlet).
• Производитель: Thorlabs.
• Диаметр: Ø1" (25,4 мм).
• Материал: вакуумный CaF₂ (Calcium Fluoride).
• Эффективное фокусное расстояние (EFL): −200,0 мм.
• Покрытие: широкополосное AR для среднего ИК; по Thorlabs для «E» — 2–5 мкм (в вашем ТЗ: 3–5 мкм).
• Отражение в диапазоне покрытия (по Thorlabs): среднее <1,25%.
• Передача в диапазоне покрытия (по Thorlabs): средняя >97%.

отрасли применения

• Тепловизионные системы и MWIR‑камеры (3–5 мкм): повышение контраста и снижение бликов.
• ИК‑спектроскопия и газоанализ (MWIR): уменьшение паразитных переотражений и интерференции.
• Лазерные системы 2–5 мкм (ОПО, QCL и др.): расширители пучка, телескопы, согласование апертур/NA.
• Оптические тракты в вакууме и научные приборы, где важны низкие потери и минимальная обратная засветка.
• R&D и прототипирование MWIR‑оптики: быстрый подбор компонентов с предсказуемыми потерями.
