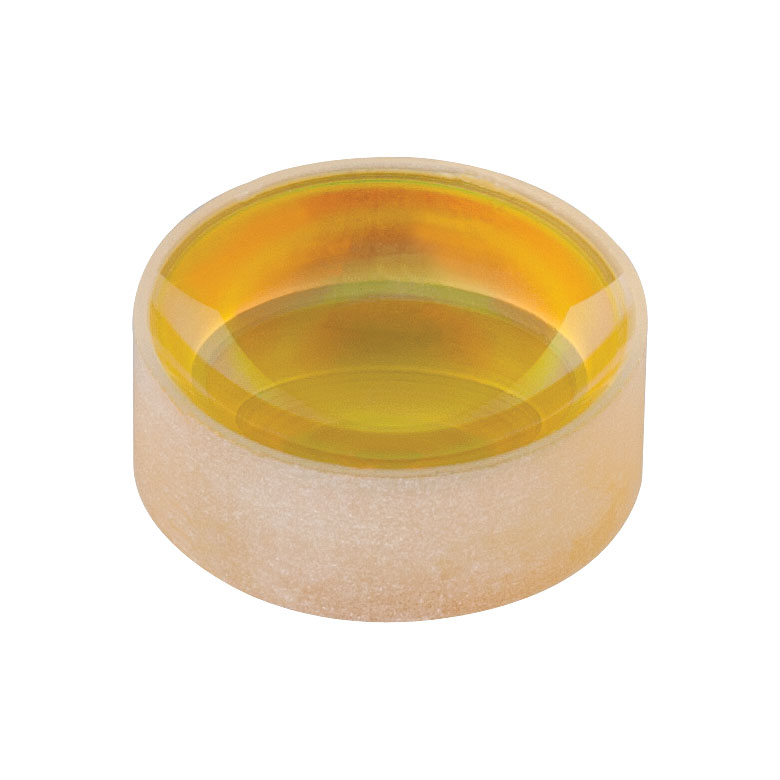

LC5919-E - Плоско-вогнутая линза, Ø1/2", материал: CaF2, f = -18.0 мм, покрытие: 3 - 5 мкм, Thorlabs

Описание

LC5919-E — сферическая плоско‑вогнутая (plano‑concave) линза из вакуумного кальция фторида (CaF₂) диаметром 1/2" (12,7 мм) с отрицательным фокусным расстоянием −18 мм. Такая геометрия «рассеивает» пучок: она увеличивает его диаметр и уменьшает расходимость/числовую апертуру в обратной конфигурации, а также используется как отрицательный элемент в объективных группах для коррекции аберраций и подбора требуемого масштаба изображения.

CaF₂ ценят за высокую пропускание в УФ и ИК и низкий показатель преломления; у Thorlabs для CaF₂‑линз указывается рабочий диапазон непокрытого материала примерно 0,18–8,0 мкм, что делает материал удобным «универсалом» для систем от глубокого УФ до среднего ИК. Для работы в среднем ИК (MWIR) обычно добавляют широкополосное просветляющее покрытие, чтобы резко снизить потери на отражение и паразитные переотражения (ghosts), которые особенно мешают в тепловизии и спектроскопии.

В вашем ТЗ указано покрытие 3–5 мкм — это типичный «окно» MWIR (тепловизоры/газоанализ). Важно: у Thorlabs позиционирование серии «E» для CaF₂ plano‑concave линз — AR‑покрытие, оптимизированное для 2–5 мкм (то есть 3–5 мкм входит внутрь диапазона). Если вам критично именно «3–5», стоит проверять спецификацию покрытия в конкретном заказе/партии, но для большинства MWIR‑систем это эквивалентно по назначению.

Плоско‑вогнутая линза с коротким по модулю фокусом (−18 мм) удобна как компактный расширитель пучка, элемент коллимации в комбинации с положительной линзой, а также как «сильный» отрицательный компонент в телескопических схемах (Галилеев тип). В ИК‑оптике это часто применяется для согласования лазерных источников (например, ОПО/ККЛ) с модулем сканирования, волноводом или измерительной ячейкой.

характеристики

• Тип: плоско‑вогнутая сферическая линза (plano‑concave singlet).
• Производитель: Thorlabs.
• Диаметр: Ø1/2" (12,7 мм).
• Материал: вакуумный CaF₂ (Calcium Fluoride).
• Эффективное фокусное расстояние (EFL): −18,0 мм.
• Покрытие: просветляющее для среднего ИК; по линейке Thorlabs для «E» обычно указан диапазон 2–5 мкм (ваше ТЗ: 3–5 мкм).
• Назначение покрытия: снижение отражения и рост пропускания в рабочем диапазоне; для AR 2–5 мкм у Thorlabs заявляется среднее отражение <1,25% и средняя передача >97% по диапазону покрытия.

отрасли применения

• Тепловизионные и MWIR‑системы (3–5 мкм): оптика предварительного формирования пучка/изображения.
• ИК‑спектроскопия (в т.ч. FTIR) и газоанализ: уменьшение паразитных переотражений и согласование апертур.
• Лазерные установки среднего ИК (ОПО, квантово‑каскадные лазеры и др.): расширители пучка, телескопы, согласование с модуляторами и сканерами.
• Оптико‑механические узлы в вакууме/чистых средах, где важны низкие потери и широкая спектральная совместимость CaF₂.
• Научные установки и прототипирование: сборка оптических трактов с быстрым подбором фокусировки/расходимости.
