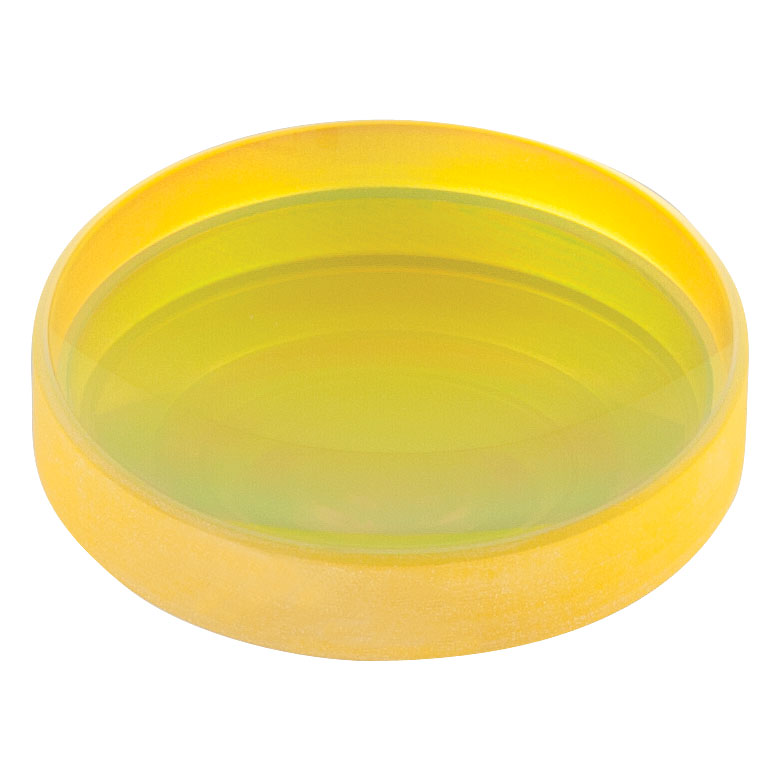

LC5401-E - Плоско-вогнутая линза, Ø1", материал: CaF2, f = -75.0 мм, покрытие: 3 - 5 мкм, Thorlabs

Описание

CaF₂ (фторид кальция) ценится за широкую прозрачность в УФ–ИК и низкую дисперсию, поэтому часто применяется в ИК‑оптике и системах, где важны низкие потери и стабильная передача спектра. Плоско‑вогнутая линза из CaF₂ работает как рассеивающий элемент и подходит для расширения пучка, подбора увеличения в галилеевых расширителях и оптимизации телецентрических схем.

AR‑покрытия для CaF₂ у Thorlabs задаются по диапазону в микрометрах (мкм), например 2–5 мкм или 3–5 мкм — это типичный «mid‑IR» диапазон, где важно снижать отражения на обеих поверхностях.

На линзу нанесено просветляющее (AR) покрытие в диапазоне **3-5 мкм**, что помогает снизить отражения на границах воздух/оптика и повысить пропускание системы.

Эта линза применяется в задачах, где нужно **уменьшить сходящийся пучок или сделать коллимированный пучок расходящимся**, а также «подстроить» эффективное фокусное расстояние в составе многолинзовой системы. Практическая рекомендация: если вы рассеиваете коллимированный луч, обычно выгодно направлять его на **вогнутую** поверхность — так можно уменьшать вклад сферической аберрации.

При выборе обращайте внимание не только на f и диаметр, но и на диапазон покрытия: вне диапазона AR‑покрытие теряет смысл, а иногда может даже ухудшить результат (например, при сильном несоответствии длинам волн).

характеристики

• Тип: плоско‑вогнутая (plano‑concave), отрицательная оптическая сила
• Диаметр: 1"
• Фокусное расстояние: -75.0 мм
• Материал: CaF2
• Покрытие: AR 3-5 мкм
• Производитель: Thorlabs

отрасли применения

• лазерные установки: расширение/формирование пучка, галилеевы расширители, оптические телескопы
• спектроскопия и фотометрия: управление апертурой и угловой расходимостью, согласование оптики с детектором
• машинное зрение и измерительные системы: настройка поля зрения и фокуса, компенсация геометрии луча
• оптические стенды и учебные лаборатории: типовой элемент для сборки прототипов и демонстрации принципов
• ИК‑или УФ‑системы (в зависимости от материала/покрытия): снижение потерь и повышение стабильности передачи

Если вы строите систему «с нуля», типовой подход — начать с непокрытой версии для отладки геометрии, а затем перейти на AR‑покрытую под рабочий диапазон, когда схема уже стабилизирована.
