Описание

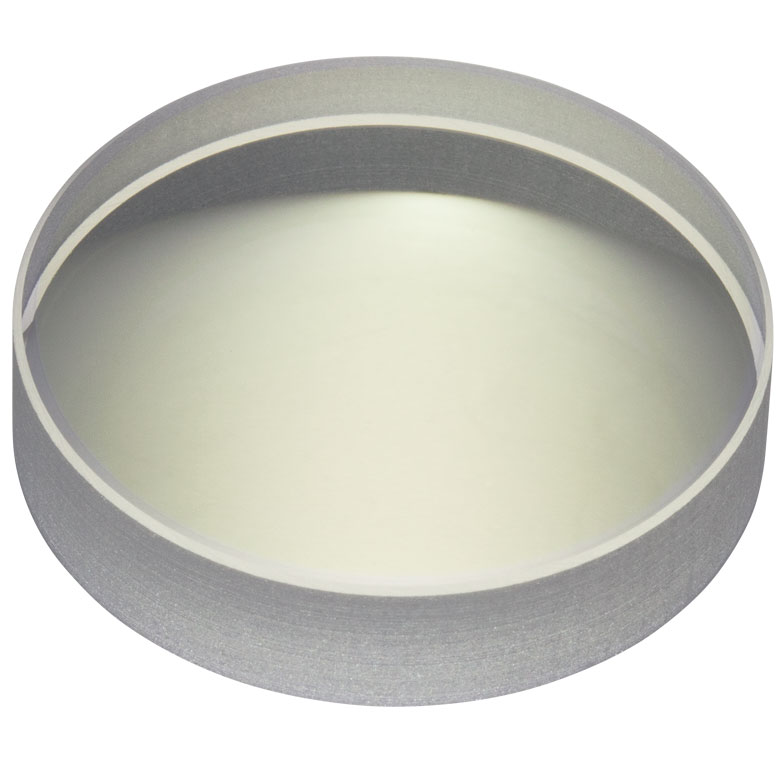

UV‑grade fused silica (кварцевое стекло УФ‑класса) отличается высокой прозрачностью в глубоком УФ и низкой паразитной флуоресценцией, поэтому часто выбирается для УФ‑лазеров и спектроскопии. Плоско‑вогнутая линза — рассеивающий элемент: при правильной ориентации (коллимированный пучок падает на **вогнутую** поверхность) можно уменьшать сферическую аберрацию.
Для непокрытых УФ‑кварцевых плоско‑вогнутых линз Thorlabs указывает диапазон **185 нм – 2.1 мкм**.
На линзу нанесено просветляющее (AR) покрытие в диапазоне **650-1050 нм**, что помогает снизить отражения на границах воздух/оптика и повысить пропускание системы.
Эта линза применяется в задачах, где нужно **уменьшить сходящийся пучок или сделать коллимированный пучок расходящимся**, а также «подстроить» эффективное фокусное расстояние в составе многолинзовой системы. Практическая рекомендация: если вы рассеиваете коллимированный луч, обычно выгодно направлять его на **вогнутую** поверхность — так можно уменьшать вклад сферической аберрации.
При выборе обращайте внимание не только на f и диаметр, но и на диапазон покрытия: вне диапазона AR‑покрытие теряет смысл, а иногда может даже ухудшить результат (например, при сильном несоответствии длинам волн).
характеристики
- Тип: плоско‑вогнутая (plano‑concave), отрицательная оптическая сила
- Диаметр: 1"
- Фокусное расстояние: -75.0 мм
- Материал: UV fused silica
- Покрытие: AR 650-1050 нм
- Производитель: Thorlabs
отрасли применения
- лазерные установки: расширение/формирование пучка, галилеевы расширители, оптические телескопы
- спектроскопия и фотометрия: управление апертурой и угловой расходимостью, согласование оптики с детектором
- машинное зрение и измерительные системы: настройка поля зрения и фокуса, компенсация геометрии луча
- оптические стенды и учебные лаборатории: типовой элемент для сборки прототипов и демонстрации принципов
- ИК‑или УФ‑системы (в зависимости от материала/покрытия): снижение потерь и повышение стабильности передачи
Если вы строите систему «с нуля», типовой подход — начать с непокрытой версии для отладки геометрии, а затем перейти на AR‑покрытую под рабочий диапазон, когда схема уже стабилизирована.
