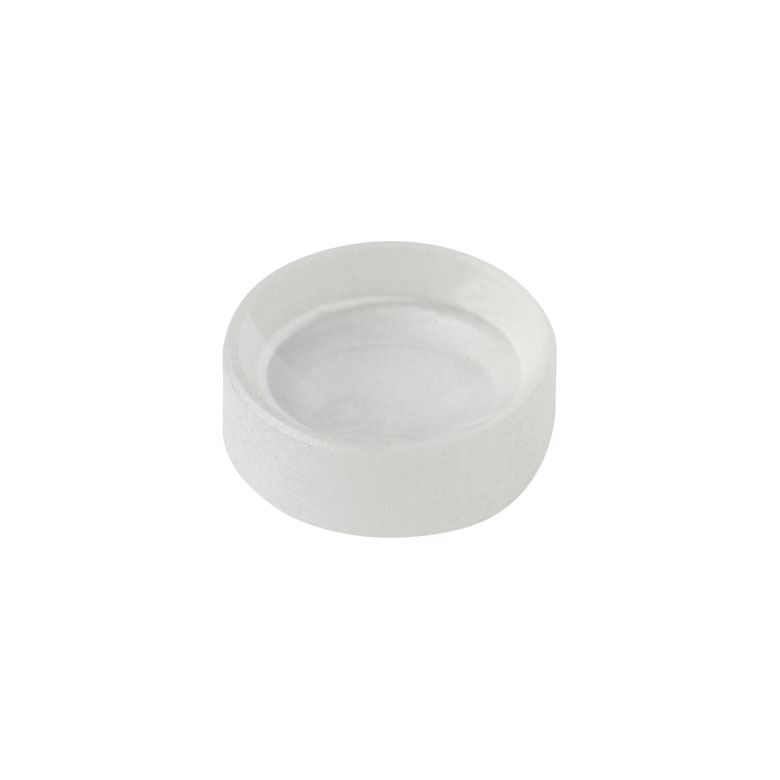

LC2067-C - N-SF11 плоско-вогнутая линза, фокусное расстояние -8.9 мм, Ø9 мм, просветляющее покрытие: 1050-1700 нм, Thorlabs

Описание

N-SF11 — стекло с более высоким показателем преломления (по сравнению с N‑BK7), что помогает делать системы компактнее и добиваться нужной оптической силы при меньшей кривизне. Плоско‑вогнутая форма создаёт отрицательное фокусное расстояние и используется для расхождения пучка, балансировки фокуса в многолинзовых схемах и коррекции геометрии луча.

Для непокрытых N‑SF11 плоско‑вогнутых линз Thorlabs указывает диапазон **420 нм – 2.3 мкм**.

На линзу нанесено просветляющее (AR) покрытие в диапазоне **1050-1700 нм**, что помогает снизить отражения на границах воздух/оптика и повысить пропускание системы.

Эта линза применяется в задачах, где нужно **уменьшить сходящийся пучок или сделать коллимированный пучок расходящимся**, а также «подстроить» эффективное фокусное расстояние в составе многолинзовой системы. Практическая рекомендация: если вы рассеиваете коллимированный луч, обычно выгодно направлять его на **вогнутую** поверхность — так можно уменьшать вклад сферической аберрации.

При выборе обращайте внимание не только на f и диаметр, но и на диапазон покрытия: вне диапазона AR‑покрытие теряет смысл, а иногда может даже ухудшить результат (например, при сильном несоответствии длинам волн).

характеристики

• Тип: плоско‑вогнутая (plano‑concave), отрицательная оптическая сила
• Диаметр: 9мм
• Фокусное расстояние: -8.9 мм
• Материал: N-SF11
• Покрытие: AR 1050-1700 нм
• Производитель: Thorlabs

отрасли применения

• лазерные установки: расширение/формирование пучка, галилеевы расширители, оптические телескопы
• спектроскопия и фотометрия: управление апертурой и угловой расходимостью, согласование оптики с детектором
• машинное зрение и измерительные системы: настройка поля зрения и фокуса, компенсация геометрии луча
• оптические стенды и учебные лаборатории: типовой элемент для сборки прототипов и демонстрации принципов
• ИК‑или УФ‑системы (в зависимости от материала/покрытия): снижение потерь и повышение стабильности передачи

Если вы строите систему «с нуля», типовой подход — начать с непокрытой версии для отладки геометрии, а затем перейти на AR‑покрытую под рабочий диапазон, когда схема уже стабилизирована.
