Поставщик
|
Thorlabs |
|
Артикул
|
LC1060-C-ML |
|
Материал
|
N-BK7 (боросиликатное коронное стекло) |
|
Комплектация
|
в оправе |
|
Фокусное расстояние
|
<5 мм |
|
Покрытие
|
4452 |
|
Тип линз
|
вогнутые |
|
Тип вогнутых линз
|
линзы плоско вогнутые |
Описание

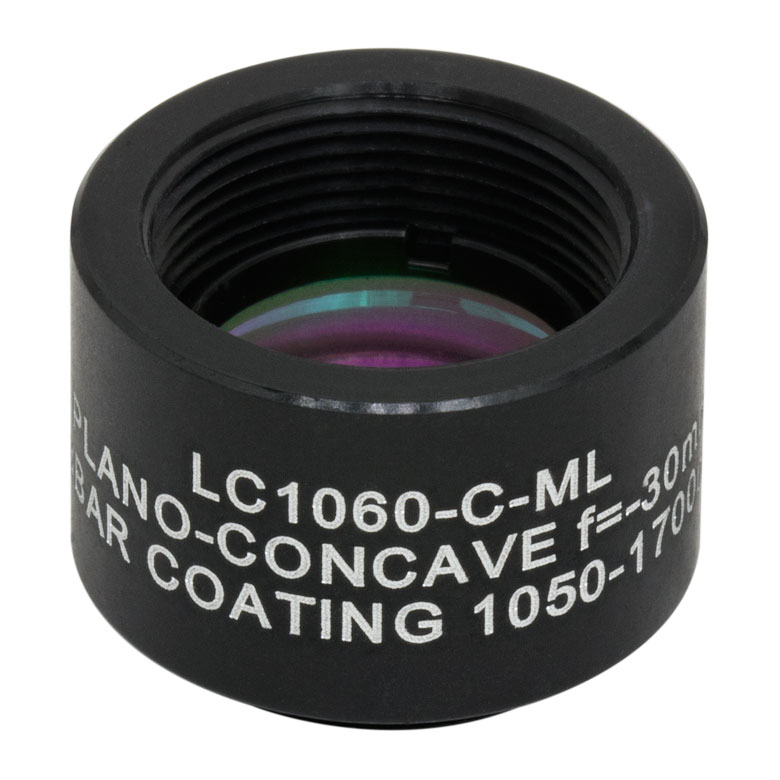

LC1060-C-ML — плоско‑вогнутая (plano‑concave) линза из N‑BK7 диаметром Ø1/2" с фокусным расстоянием -30.0 мм. Это рассеивающая линза: она увеличивает диаметр коллимированного пучка (beam expander в паре с собирающей линзой) и позволяет управлять расходимостью. Для инженера это один из самых простых способов «подружить» оптику и механику: поставить отрицательный элемент и точно задать геометрию пучка дальше по тракту.
У плоско‑вогнутых линз есть полезная особенность: они вносят отрицательную сферическую аберрацию. Этим часто пользуются, чтобы частично компенсировать аберрации других элементов (например, сильных собирающих линз) и получить более ровную картинку или более аккуратный фокус без усложнения схемы. Материал N‑BK7 типично применяют в видимом и ближнем ИК диапазоне, поэтому такие линзы широко используются в измерительных приборах и системах машинного зрения.
Покрытие: AR 1050–1700 нм (-C) (оптимизация под 1050–1700 нм). Просветление снижает отражения и повышает передачу — это особенно заметно в многолинзовых системах, где каждый процент потерь «умножается» на количество поверхностей.
Линза поставляется в оправе с резьбой SM05 (совместимость с SM‑системой), что упрощает интеграцию в тубусы, держатели и оптические клетки. Это особенно полезно, когда нужна быстрая сборка без подгонки посадочного места.
характеристики
- Тип: плоско‑вогнутая сферическая линза (plano‑concave), отрицательная оптическая сила
- Материал: N‑BK7
- Диаметр: Ø1/2"
- Фокусное расстояние (номинал): -30.0 мм (отрицательное)
- Покрытие: AR 1050–1700 нм (-C) (оптимизация под 1050–1700 нм)
- Назначение: расширение пучка, управление расходимостью, компенсация аберраций
отрасли применения
- Лазерные системы (видимый/NIR): расширители пучка, коллиматоры, пространственные фильтры
- Машинное зрение и метрология: формирование пучка/изображения в измерительных трактах
- Оптические приборы и сенсоры: подсветка, сбор сигнала, оптические интерфейсы
- Научные и учебные лаборатории: стенды, прототипирование, юстировка
- OEM‑разработка: компактные узлы ввода/вывода света, простые телескопические пары
