Лазер VisUV – это универсальная и гибкая платформа, основанная на концепции оптоволоконного усилителя с задающим генератором (MOFA) с преобразованием частоты. Задающий генератор генерирует инфракрасные пикосекундные импульсы на длине волны 1064 нм с переменной частотой следования импульсов до 80 МГц с использованием проверенных методов переключения усиления от PicoQuant. Выход этого задающего лазера напрямую подключен к многокаскадному волоконному усилителю, который увеличивает мощность задающего лазера на несколько дБ, сохраняя при этом другие характеристики этого лазера, такие как длина волны излучения, поляризация и ширина импульса.
Особенности:- Цифровые интерфейсы, которыми можно управлять через: USB, Sepia PDL 828, R232; - Доступные длины волн 266, 280, 295, 355, 532, 560, 590 нм; - Ширина импульса <85 пс; - Средняя выходная мощность от суб-мВт до 750 мВт (в зависимости от длины волны); - Частота следования одиночного импульса до 80 МГц, внешний или внутренний запуск; - Коллимированный пучок на выходе. |
Применения:- Флуоресценция с временным разрешением; - Микроскопия истощения с стимулированной эмиссией (STED); - Флуоресцентная визуализация (FLIM, PLIM); - Флуоресцентная корреляционная спектроскопия (FCS, FLCS); - Передача энергии ферстеровского резонанса (FRET); - Двухфокусная флуоресцентная корреляционная спектроскопия (2fFCS); - Импульсное перемежающееся возбуждение (PIE); - Анизотропия флуоресценции (поляризация); - Лазерная резка / абляция; - Фотолюминесценция с временным разрешением (TRPL); - ЛИДАР; - 3D полимеризация; - Спектроскопия одиночных молекул. |

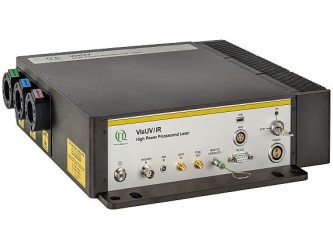

Компактное автономное устройство
VisUV – это автономное устройство со специальной конструкцией, оптимизированной для максимального рассеивания тепла. В то время как классические лазерные модули VisUV имели ручное управление с помощью ряда переключателей и регуляторов на передней панели устройства, новым поколением модулей теперь можно легко управлять через различные интерфейсы. VisUV можно подключить к ПК через интерфейс USB или (опционально) к драйверу лазера Sepia PDL 828 через собственный интерфейс PicoQuant. В обоих случаях VisUV можно полностью контролировать через интуитивно понятный графический интерфейс пользователя (GUI), работающий под Windows. Кроме того, VisUV имеет интерфейс RS232 для последовательного подключения. Лазерный модуль VisUV включает в себя все функции управления, необходимые для работы лазера, такие как выбор частоты повторения, интенсивности и источника запуска.
Гибкая конфигурация длины волны
Высокая энергия импульса усиленного инфракрасного лазера с длиной волны 1064 нм позволяет эффективно преобразовывать длину волны. Таким образом, можно генерировать пикосекундные импульсы на 266, 280, 295, 355, 532 нм со средними значениями оптической мощности в диапазоне от суб-мВт до 750 мВт в зависимости от длины волны и варианта мощности. Любая длина волны доступна индивидуально или в сочетании с одной или двумя другими длинами волн. Каждая длина волны излучается отдельным выходом, оборудованным индивидуальным затвором.
Гибкая частота повторения
VisUV может работать с 12 различными внутренними выбираемыми частотами от 31.25 кГц до 80 МГц, а также может запускаться извне с помощью сигналов TTL или NIM с любой частотой от одиночного импульса до 80 МГц.
Отличное качество пучка
VisUV имеет почти идеально круглые и гауссовские профили пучка (TEM00) и значения M² вплоть до 1.02 на некоторых длинах волн.
Волоконное соединение
За исключением случаев, когда длина волны ниже 355 нм, выходной пучок VisUV может быть дополнительно подключен к множеству оптических волокон (многомодовых, одномодовых или одномодовых с сохранением поляризации) через различные типы разъемов. Рекомендуется использовать соединители FC / APC для большинства приложений, поскольку они предотвращают обратное отражение, которое может повлиять на стабильность лазера.
Технические характеристики:
|
Наименование |
Значение |
|
Характеристики оптического излучения | |
|
Доступные длины волн |
От 266 до 590 нм |
|
Ширина спектра излучения |
<< 1 нм |
|
Коэффициент затухания поляризации (PER) |
> 1:1000 (> 25 дБ) |
|
Стабильность мощности излучения (12 часов) (ΔT (окружающая среда) <0.5 K) |
< 3 % СКО |
|
Частоты следования импульсов | |
|
Встроенный генератор | |
|
Диапазон частот |
По выбору пользователя |
|
80, 40, 20, 10, 5 или 2.5 МГц (80 МГц базовая частота) | |
|
1000, 500, 250, 125, 62.5 или 31.25 кГц (1 МГц базовая частота) | |
|
Внешний сигнал запуска через вход NIM | |
|
Диапазон частот |
От < 1 Гц до 80 МГц |
|
Уровень триггера |
Фиксированный уровень на -400 мВ |
|
Разъем |
NIM-CAMAC |
|
Внешний сигнал запуска через вход TTL | |
|
Диапазон частот |
От < 1 Гц до 80 МГц |
|
Амплитуда |
От -5 В до +5 В |
|
Уровень триггера |
Регулируется между -1 В и +1 В |
|
Разъем |
BNC |
|
Выход синхронизации | |
|
Амплитуда |
< -800 мВ при нагрузке 50 Ом (NIM) |
|
Разъем |
SMA |
|
Синхронизация |
Синхронно с частотой следования импульсов |
|
Задержка | |
|
Триггер (NIM), выход синхронизации |
Тип. 9 ± 1 нс |
|
Триггер (NIM), оптический выход |
Тип. 80 нс |
|
Выход синхронизации, оптический выход |
Тип. 70 нс |
|
Для нескольких оптических выходов: Максимальная временная задержка между различными выходными импульсами |
<1 нс |
|
Интерфейс USB | |
|
Тип коннектора |
USB Type-C 3.0 |
|
Версия USB |
2.0 |
|
Совместимость |
Программное обеспечение драйвера PQ Laser под Windows 10 |
|
Интерфейс RS232 | |
|
Тип коннектора |
Sub-D9 female |
|
Скорость передачи |
115200 |
|
Данные |
8 бит |
|
Аналоги |
Нет |
|
Остановка |
1 бит |
|
Интерфейс Sepia | |
|
Коннектор |
Тип LEMO, собственный интерфейс PicoQuant для подключения к выделенному модулю расширения Sepia SEM 828 |
|
Совместимость |
Программное обеспечение драйвера PQ Laser под Windows 10 |
|
Пропускание | |
|
Разъем |
SMA female |
|
Удаленная блокировка | |
|
Разъем |
4-х пиновый LEMO EGG.00.304.CLL female |
|
Габариты | |
|
Габаритные размеры |
352 x 336 x 82.5 мм (ДxШxВ) |
|
Вес |
От 6.5 до 9.0 кг1 |
|
Использование | |
|
Температура |
+10…+30 °C |
|
Источник питания |
От 100 до 250 В переменного тока, 50/60 Гц, макс. 130 Вт |
Примечания:
1. Версии с одним выходом 6.5 кг, версии с несколькими выходами до 9 кг.
Доступные длины волн пикосекундных лазеров высокой мощности VisUV:
|
Тип |
Длина волны [нм] |
Импульс (FWHM) [пс] |
Средняя выходная мощность [Вт] |
Расходимость [мрад] |
Диаметр пучка [мм] |
Качество пучка |
|
Многоцветный режим | ||||||
|
VisUV-266-355-532 |
266 (± 1)1 |
< 85 |
> 2.0 |
< 2 |
1.0 ± 0.2 |
M² < 1.1 (вертикально) M² < 1.5 (горизонтально) |
|
355 (± 1) |
< 85 |
> 5.0 |
< 0.5 |
1.5 ± 0.2 |
M² < 1.2 (тип. ~1.1), TEM00 | |
|
532 (± 2) |
< 85 |
> 250 |
< 0.5 |
2.1 ± 0.2 |
M² < 1.1 (тип. ~1.02), TEM00 | |
|
VisUV-280-560 |
280 (± 1)1 |
< 85 |
> 1.0 |
< 2 |
1.0 ± 0.2 |
M² < 1.1 (вертикально) M² < 1.5 (горизонтально) |
|
561 (± 1) |
< 85 |
> 150 |
< 0.5 |
2.1 ± 0.2 |
M² < 1.1 (тип. ~1.02), TEM00 | |
|
VisUV-295-590 |
295 (± 1)1 |
< 85 |
> 0.5 |
< 2 |
1.0 ± 0.2 |
M² < 1.1 (вертикально) M² < 1.5 (горизонтально) |
|
589 (± 1) |
< 85 |
> 60 |
< 0.5 |
2.1 ± 0.2 |
M² < 1.1 (тип. ~1.02), TEM00 | |
|
Одноцветный режим | ||||||
|
VisUV-266 |
266 (± 1)1 |
< 85 |
> 2.0 |
< 2 |
1.0 ± 0.2 |
M² < 1.1 (вертикально) M² < 1.5 (горизонтально) |
|
VisUV-266-MIC |
266 (± 1) |
< 85 |
> 1.0 |
< 0.5 |
1.5 ± 0.2 |
M² < 1.2 (тип. ~1.1), TEM00 |
|
VisUV-355 |
355 (± 1) |
< 85 |
> 10 |
< 0.5 |
1.5 ± 0.2 |
M² < 1.2 (тип. ~1.1), TEM00 |
|
VisUV-532 |
532 (± 2) |
< 85 |
> 300 |
< 0.5 |
2.1 ± 0.2 |
M² < 1.1 (тип. ~1.02), TEM00 |
|
VisUV-532-HP |
532 (± 2) |
< 1000 |
> 750 |
< 0.5 |
2.1 ± 0.2 |
M² < 1.1 (тип. ~1.02), TEM00 |
Примечания:
1. Ограниченный диапазон коллимации. Версия малой мощности с улучшенным качеством пучка доступна по запросу.
