Лазер VisIR – это универсальная и гибкая платформа, основанная на концепции оптоволоконного усилителя с задающим генератором (MOFA) с преобразованием частоты. Задающий генератор генерирует инфракрасные пикосекундные импульсы на длине волны 1064 нм и от 1530 до 1560 нм с переменной частотой следования импульсов до 80 МГц с использованием проверенных методов переключения усиления от PicoQuant. Выход этого задающего лазера напрямую подключен к многокаскадному волоконному усилителю, который увеличивает мощность задающего лазера на несколько дБ, сохраняя при этом другие характеристики этого лазера, такие как длина волны излучения, поляризация и ширина импульса.
Особенности:- Цифровые интерфейсы, которыми можно управлять через: USB, Sepia PDL 828, R232; - Доступные длины волн 765-780, 1064, 1530, 1550, 1950 нм; - Ширина импульса обычно составляет 70 пс на полувысоте (короткий импульс) или 0.5 нс на полувысоте (высокая мощность) - Настраиваемая длительность импульса от 0.15 до 0.5 нс для высокомощных версий (опционально); - Средняя выходная мощность от >300 мВт до >1.5 Вт (в зависимости от длины волны); - Частота следования одиночного импульса до 80 МГц, внешний или внутренний запуск; - Коллимированный пучок на выходе. |
Применения:- Флуоресцентная визуализация (FLIM, PLIM); - Флуоресцентная корреляционная спектроскопия (FCS, FLCS); - Передача энергии резонанса Ферстера (FRET); - Импульсное перемежающееся возбуждение (PIE); - Анизотропия флуоресценции (поляризация); - Фотолюминесценция с временным разрешением (TRPL); - ЛИДАР. |

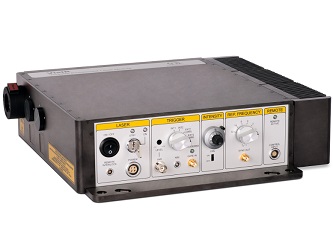

Компактное автономное устройство
VisIR – это автономное устройство со специальной конструкцией, оптимизированной для максимального рассеивания тепла. В то время как классические лазерные модули VisIR имели ручное управление с помощью ряда переключателей и регуляторов на передней панели устройства, новым поколением модулей теперь можно легко управлять через различные интерфейсы. VisIR можно подключить к ПК через интерфейс USB или (опционально) к драйверу лазера Sepia PDL 828 через собственный интерфейс PicoQuant. В обоих случаях VisIR можно полностью контролировать через интуитивно понятный графический интерфейс пользователя (GUI), работающий под Windows. Кроме того, VisIR имеет интерфейс RS232 для последовательного подключения. Лазерный модуль VisIR включает в себя все функции управления, необходимые для работы лазера, такие как выбор частоты повторения, интенсивности и источника запуска.
Средняя выходная мощность >1.5 Вт
Средняя выходная мощность обычно составляет 1-2 Вт в инфракрасном диапазоне при оптимальной частоте следования импульсов. Кроме того, высокая энергия импульса усиленного лазера с длиной волны 1550 нм (любой диапазон от 1530 до 1560 нм доступен по запросу) позволяет эффективно преобразовывать длину волны с использованием генерации однопроходной второй гармоники (SHG). Таким образом, можно генерировать пикосекундные импульсы на любой длине волны от 765 до 780 нм со средней выходной мощностью более 1.5 Вт (например, VisIR-765-HP «STED»). Лазер VisIR может работать с 12 различными внутренними выбираемыми частотами следования от 31.25 кГц до 80 МГц, а также может запускаться извне по сигналам TTL или NIM с любой частотой следования от одиночного импульса до 80 МГц. Эта функция чрезвычайно полезна для идеальной синхронизации лазера возбуждения и истощения в системе стимулированного истощения излучения (STED).
Настройка длительности импульса
Лазер можно настроить для генерации коротких импульсов длительностью 70 пс или расширенных импульсов 0.5 нс (FWHM). Увеличенная длительность импульса 0.5 нс идеально подходит, например, для STED-микроскопии, поскольку более длинные импульсы или даже непрерывное возбуждение могут подвергнуть образец ненужному количеству излучения, что приведет к усилению фотообесцвечивания. Комбинируя VisIR с программируемым генератором импульсов PPG 512, длительность импульса может быть настроена на любую длину от 0.15 до 0.5 нс. Это позволяет точно контролировать не только параметр импульса, но и длину когерентности лазера. Это очень помогает при измерениях диффузии в медицине.
Отличное качество пучка
Большинство моделей VisIR имеют почти идеально круглый профиль пучка гауссовой формы (TEM00), который может быть указан как значение M² <1.1, с типичным значением M² ~1.02. Это важный параметр для дальнейшего точного формирования пучка (например, «STED-Donut» для VisIR-765-HP «STED»).
|

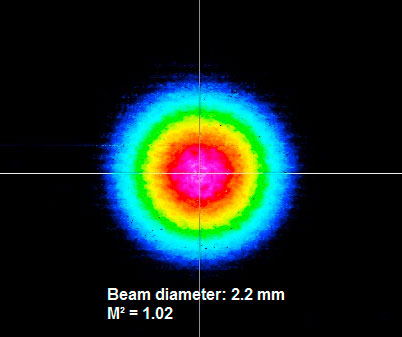

Профиль пучка лазера VisIR-765 |

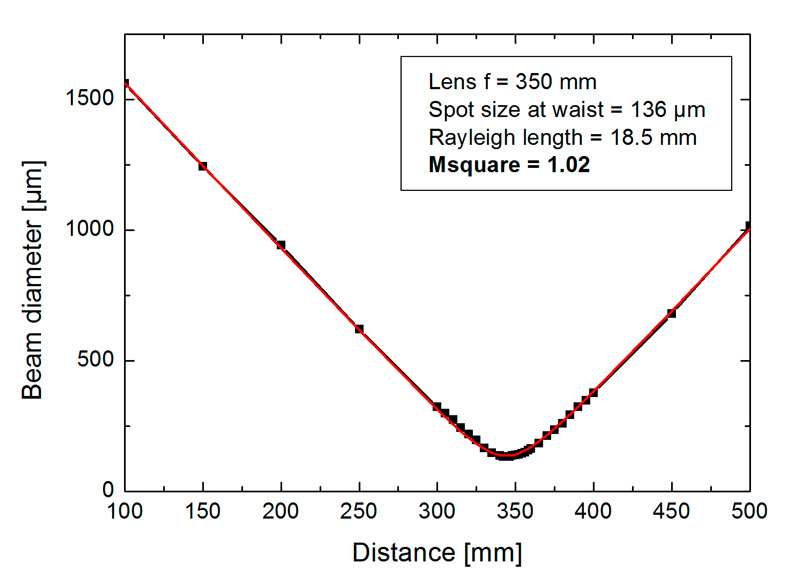

Диаметр луча VisIR-765 «STED» с линзой f = 350 мм |
Компактное автономное устройство
VisIR – это автономное устройство со специальной конструкцией, оптимизированной для максимального рассеивания тепла. Оно включает в себя все управляющие функции лазерного драйвера серии PDL, такие как выбор частоты следования импульса и источника запуска. Дополнительный пульт дистанционного управления для VisIR позволяет установить источник запуска, частоту следования импульсов и общую выходную мощность лазера.
Волоконное соединение
VisIR может быть дополнительно подключен к множеству оптических волокон (многомодовых, одномодовых или одномодовых волокон с сохранением поляризации) через различные типы разъемов. Для большинства приложений рекомендуются разъемы FC / APC, поскольку они предотвращают обратное отражение, которое может повлиять на стабильность лазера.
Технические характеристики:
|
Наименование |
Значение |
|
Характеристики оптического излучения | |
|
Доступные длины волн |
От 765 до 1950 нм |
|
Ширина спектра излучения |
<< 1 нм |
|
Коэффициент затухания поляризации (PER) |
VisIR-765(-HP): > 1:1000 (> 30 дБ) |
|
VisIR-1064: > 1:60 (> 18 дБ) | |
|
VisIR-1530/1550(-HP): > 1:100 (> 20 дБ) | |
|
VisIR-1950: линейная, без сохранения поляризации | |
|
Стабильность мощности излучения (12 часов) (ΔT (окружающая среда) <0.5 K) |
< 3 % СКО |
|
Частоты следования импульсов | |
|
Встроенный генератор | |
|
Диапазон частот |
По выбору пользователя |
|
80, 40, 20, 10, 5 или 2.5 МГц (80 МГц базовая частота) | |
|
1000, 500, 250, 125, 62.5 или 31.25 кГц (1 МГц базовая частота) | |
|
Внешний сигнал запуска через вход NIM | |
|
Диапазон частот |
От < 1 Гц до 80 МГц |
|
Уровень триггера |
Фиксированный уровень на -400 мВ |
|
Разъем |
NIM-CAMAC |
|
Внешний сигнал запуска через вход TTL | |
|
Диапазон частот |
От < 1 Гц до 80 МГц |
|
Амплитуда |
От -5 В до +5 В |
|
Уровень триггера |
Регулируется между -1 В и +1 В |
|
Разъем |
BNC |
|
Выход синхронизации | |
|
Амплитуда |
< -800 мВ при нагрузке 50 Ом (NIM) |
|
Разъем |
SMA |
|
Синхронизация |
Синхронно с частотой следования импульсов |
|
Задержка | |
|
Триггер (NIM), выход синхронизации |
Тип. 9 ± 1 нс |
|
Триггер (NIM), оптический выход |
Тип. 80 нс |
|
Выход синхронизации, оптический выход |
Тип. 70 нс |
|
Интерфейс USB | |
|
Тип коннектора |
USB Type-C 3.0 |
|
Версия USB |
2.0 |
|
Совместимость |
Программное обеспечение драйвера PQ Laser под Windows 10 |
|
Интерфейс RS232 | |
|
Тип коннектора |
Sub-D9 female |
|
Скорость передачи |
115200 |
|
Данные |
8 бит |
|
Аналоги |
Нет |
|
Остановка |
1 бит |
|
Интерфейс Sepia | |
|
Коннектор |
Тип LEMO, собственный интерфейс PicoQuant для подключения к выделенному модулю расширения Sepia SEM 828 |
|
Совместимость |
Программное обеспечение драйвера PQ Laser под Windows 10 |
|
Пропускание | |
|
Разъем |
SMA female |
|
Удаленная блокировка | |
|
Разъем |
4-х пиновый LEMO EGG.00.304.CLL female |
|
Габариты | |
|
Габаритные размеры |
352 x 336 x 82.5 мм (ДxШxВ) |
|
Вес |
6.5 кг |
|
Использование | |
|
Температура |
+10…+30 °C |
|
Источник питания |
От 100 до 250 В переменного тока, 50/60 Гц, макс. 130 Вт |
Доступные длины волн пикосекундных лазеров высокой мощности VisIR:
|
Тип |
Длина волны [нм] |
Импульс (FWHM) |
Средняя выходная мощность [Вт] |
Расходимость [мрад] |
Диаметр пучка [мм] |
Качество пучка |
|
VisIR-765 |
766 (± 1) |
Тип. 70 пс |
> 0.3 |
< 0.5 |
2.2 ± 0.2 |
M² < 1.1 (тип. ~1.02), TEM00 |
|
VisIR-765 |
766 (± 1) |
Тип. 0.5 нс1 |
> 1.5 |
< 0.5 |
2.2 ± 0.2 |
M² < 1.1 (тип. ~1.02), TEM00 |
|
VisIR-775 |
775 (± 1)2 |
Тип. 70 пс |
> 0.3 |
< 0.3 |
2.2 ± 0.2 |
M² < 1.1 (тип. ~1.02), TEM00 |
|
VisIR-775-HP |
775 (± 1)2 |
Тип. 0.5 нс1 |
> 1.5 |
< 0.5 |
2.2 ± 0.2 |
M² < 1.1 (тип. ~1.02), TEM00 |
|
VisIR-1064 |
1064 (± 2) |
< 100 пс |
> 0.75 |
< 0.8 |
2.2 ± 0.2 |
M² < 1.1 TEM00 |
|
VisIR-1064-HP |
1064 (± 2) |
Тип. 0.6 нс1 |
> 1.0 |
< 0.8 |
2.2 ± 0.2 |
M² < 1.1 TEM00 |
|
VisIR-1530 |
1531 (± 3) |
Тип. 70 пс |
> 0.75 |
< 1.5 |
2.2 ± 0.2 |
M² < 1.1 TEM00 |
|
VisIR-1530-HP |
1531 (± 3) |
Тип. 0.5 нс1 |
> 1.3 |
< 1.5 |
2.2 ± 0.2 |
M² < 1.1 TEM00 |
|
VisIR-1550 |
1550 (± 3)3 |
Тип. 70 пс |
> 0.75 |
< 1.5 |
2.2 ± 0.2 |
M² < 1.1 TEM00 |
|
VisIR-1550-HP |
1550 (± 3)3 |
Тип. 0.5 нс1 |
> 1.3 |
< 1.5 |
2.2 ± 0.2 |
M² < 1.1 TEM00 |
|
VisIR-1950 |
1950 (± 3) |
< 100 пс |
> 0.5 |
< 3 |
0.6 ± 0.1 |
M² < 1.3 |
|
VisIR-1950-HP |
1950 (± 3) |
< 100 пс |
> 0.5 |
На выходе волокно 1.5 м с трубчатым расширением из нержавеющей стали, числовая апертура 0.15 NA |
M² < 1.1 TEM00 | |
Примечания:
1. Настраиваемая длительность импульса от 0.15 до 0.5 нс может быть достигнута с помощью программируемого генератора импульсов;
2. Любая другая длина волны от 765 до 780 нм может быть предоставлена по запросу (может привести к увеличению сроков поставки);
3. Любая другая длина волны от 1530 до 1560 нм может быть предоставлена по запросу (может привести к увеличению сроков поставки).
|
