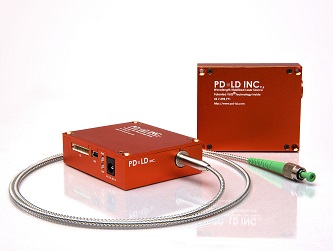

Компактные лазерные модули серии PLM стабилизированы по длине волны с помощью объемных Брэгговских решеток (VBG-Volume Bragg Grating). Одномодовые лазеры с длиной волны излучения в диапазоне от 633 до 785 нм также обладают высокой стабильностью выходной мощности.
Особенности:
- Доступные длины волн: 633, 637, 660, 785 нм;
- Оптоволоконный вывод;
- Высокая стабильность выходной мощности;
- Компактные размеры;
- Низкое энергопотребление.
Примечания:
- КР (Раман) спектроскопия;
- Проточная цитометрия;
- Метрология.
Технические характеристики моделей лазеров серии PLM Silver Box
|
Длина волны излучения |
единицы измерения |
633 нм |
637 нм |
660 нм |
785 нм | ||
|
Флуктуации длины волны |
нм |
±3 |
±5 |
±5 |
±10 | ||
|
Выходная оптическая мощность (без оптоволокна) |
мВт |
90 |
6 |
110 |
110 | ||
|
Выходная оптическая мощность (оптоволоконный вывод, SM оптоволокно) |
мВт |
35 |
3 |
45 |
45 | ||
|
Ширина спектральной линии (тип.) |
нм |
1–2 | |||||
|
Стабильность длины волны (через 8 часов) |
нм |
±1 | |||||
|
Стабильность оптической мощности (через 8 часов) |
% |
<2 | |||||
|
Среднеквадратичный шум (10 Гц–100 МГц) |
% |
0.2 | |||||
|
Диапазон регулировки пользователем выходной мощности |
|
5–100% | |||||
|
Качество пучка M2, вертикальная компонента |
|
1.2 | |||||
|
Качество пучка M2, горизонтальная компонента |
|
1.1 | |||||
|
Диаметр пучка, вертикальная компонента |
мм |
1.2 |
2.4 |
1.2 |
1.2 | ||
|
Диаметр пучка, горизонтальная компонента |
мм |
0.6 |
0.6 |
0.8 |
0.6 | ||
|
Коэффициент формы пучка |
|
2 |
4 |
1.5 |
2 | ||
|
Вертикальная расходимость пучка |
мрад |
0.8 |
0.5 |
0.8 |
0.8 | ||
|
Горизонтальная расходимость пучка |
мрад |
1.3 | |||||
|
Стабильность центрирования пучка (8 часов) |
мкрад |
<50 | |||||
|
Степень поляризации (линейная) |
|
100:1 | |||||
|
Рабочая температура (использовать с теплоотводом) |
°C |
10-40 | |||||
|
Влажность |
% |
5-95 | |||||
Информация для заказа:
|
Модель** |
Оптическое волокно |
Доступные длины волн |
|
PLM-XXX.X-SMF |
диаметр модового поля оптического волокна 4.3 мкм |
633, 637 и 660 нм |
|
PLM-XXX.X-SMF |
диаметр модового поля оптического волокна 5.3 мкм |
785 нм |
|
PLM-XXX.X-PMF |
PANDA*, диаметр модового поля оптического волокна 4.3 мкм |
633, 637 и 660 нм |
|
PLM-XXX.X-PMF |
PANDA*, диаметр модового поля оптического волокна 5.3 мкм |
785 нм |
|
PLM-XXX.X-MMF |
многомодовое оптоволокно; 50, 62.5 & 105 мкм |
Все |
|
PLM-XXX.X-FS |
без оптоволокна |
Все |
Примечание:
* Polarization-maintaining AND Absorption-reducing - оптоволокно с уменьшенным светопоглощением, сохраняющее состояние поляризации излучения.
** XXX.X при заказе необходимо заменить на длину волны излучения лазера
