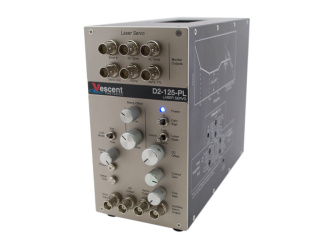

Лазерный сервопривод D2-125 был разработан для малошумного сервоуправления лазерами и другими экспериментальными системами. Контурный фильтр PI2D с двухступенчатой интегральной обратной связью обеспечивает плотную блокировку полостей и атомно-молекулярных переходов. D2-125 обеспечивает полный пользовательский контроль над параметрами контурного фильтра, что позволяет оптимизировать сервоконтур для широкого круга объектов, таких как настройка тока, акусто- и электрооптические модуляторы, звуковые катушки, пьезоактуаторы и т. д.
Особенности:
- Широкополосная лазерная обратная связь по току;
- Вспомогательная обратная связь по температуре или PZT для долговечных замков;
- Двойные интеграторы для устранения дрейфа;
- Пиковая блокировка;
- Плавная блокировка;
- Скачок частоты и гашение интегратора;
- Внутренний генератор рампы;
- Широкие возможности настройки углов.
Функция автоматической блокировки Lock Guard теперь включена в каждый лазерный сервопривод D2-125. Lock Guard определяет, когда фильтр контура сервопривода вышел из блокировки, и автоматически пытается восстановить блокировку.
Lock Guard отслеживает выходной сигнал сервопривода и при обнаружении точки разблокировки (быстрое изменение выходного сигнала сервопривода; см. стрелку на красной кривой) отключает сервопривод и возвращает выходной сигнал к последнему известному допустимому значению. Lock Guard ожидает время удержания (более короткий интервал на синей кривой), а затем повторно включает блокировку. Lock Guard ожидает времени установления (более длинный интервал на синей кривой) и, если обнаруживает, что система все еще не заблокирована, снова сбрасывает выход сервопривода. На изображении Lock Guard предпринял три попытки повторной блокировки, прежде чем проблема была удалена и повторная блокировка была достигнута. (Луч фактически блокировался и разблокировался в течение этого времени.) Параметры управления Lock Guard, Unlock Point и Hold & Settle Times, все настраиваются пользователем для максимальной гибкости и оптимизированной производительности.
D2-125 может оптимизировать свои характеристики для вашего эксперимента. Опция Peak Lock обеспечивает дизеринг с регулируемой амплитудой 4 МГц, который может напрямую модулировать диодный лазер или управлять внешним модулятором. Входящий сигнал ошибки затем демодулируется на той же частоте 4 МГц (с регулируемой фазой). Полученный в результате сигнал ошибки первой производной позволяет пользователю привязать лазер к пику признака ошибки, а не к его стороне без применения внешнего модулятора и синхронный усилитель, упрощающий и удешевляющий многие экспериментальные конфигурации.
В большинстве случаев D2-125 будет питаться от линейного блока питания D2-005. D2-005 поддерживает до 4 сервоприводов или лазеров D2-100, что очень удобно. Но в некоторых ситуациях требуется специальный сервопривод небольшой площади. Опция внутреннего питания интегрирует меньший линейный источник питания в шасси D2-125, сводя к минимуму драгоценное пространство, необходимое для электроники блокировки.
Технические характеристики:
|
Параметр |
Значение |
|
Общее | |
|
Входное сопротивление |
50 |
|
Диапазон входного напряжения |
±0.5 В |
|
Шум входного напряжения |
<5 нВ/Гц |
|
Диапазон выходного напряжения |
±10 В |
|
Циклический фильтр | |
|
Пропускная способность |
>10 МГц |
|
Пропорциональное усиление |
От -40 до +32 дБ |
|
∆íI (угол первого интегратора) |
Выкл., 10 Гц, 20 Гц, 50 Гц, 100 Гц, 200 Гц,
|
|
Поставщик
|
Vescent |
