Устройство для лазерной резки / гравировки Invincible представляет собой насадку на 3D-принтер / станок с ЧПУ, имеет выходную мощность 10 Вт (10 000 мВт) и включает в себя воздушное сопло и воздушный компрессор.
Особенности:- Оптическая мощность лазера составляет 10000 мВт ± 15%; - Имеет TTL (PWM) и допускает различную выходную мощность лазера; - Высокое качество пучка; - Надежная и стабильная выходная мощность. |
Применения:- Гравировка на стали, нержавеющей стали, полированном и анодированном алюминии, [меди и латуни] (со специальной пастой); - Резка 4-5 мм (1/5'') древесины и фанеры за 1-3 прохода; - Резка темного акрила толщиной 8 мм (1/4") за 2-3 прохода. |
Комплектация: |
|
|

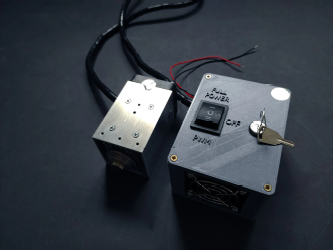

- Диодный 10-ваттный лазерный модуль 445 нм; - Плата управления лазером (драйвер лазера) с PMW Mo1; - Лазерные защитные очки; - Лазерные разъемы для подключения к плате; |
- Блок питания лазера (12 В, 4-6 А); - 3 фиксирующих кольца для лазерных линз; - Защитные перчатки; - Алюминиевая фокусирующая пластина. |
Технические характеристики:
|
Параметр |
Значение |
|
Тип лазера |
Лазерный диод Nichia |
|
Выходная оптическая мощность импульсного лазера |
9500-10000 мВт ± 10% |
|
Мощность непрерывного лазера с линзой G2 |
7000-7700 мВт ± 10%. |
|
Фокусное расстояние |
20-100 мм (1-4") (переменное) для трехэлементного объектива 5-30 мм (1/4-1") (переменное) для объектива G2 |
|
Длина волны лазера |
445 нм |
|
Тип объектива |
3-элементный длиннофокусный объектив / короткофокусный объектив G2 / объектив G7/G8 |
|
Время работы |
Протестировано 48-72 часа непрерывно |
|
Напряжение |
9-12 В постоянного тока |
|
Общее потребление тока |
4-5 А |
|
Охлаждение |
Активный обдув 1 вентилятором |
|
Крепление |
Универсальное (отверстия M3 сзади) |
|
Минимальный размер пятна лазера |
~0.1 мм (100 мкм) |
|
Регулировка мощности |
Mo1 PCB |
|
Класс лазера |
4 класс |
|
Размеры лазера (Ш x Д x В) |
60 x 95 x 60 мм |
|
Вес лазера |
216 г |
|
Драйвер лазера |
Внешняя плата управления лазером с печатной платой Mo1 + понижающий DC/DC преобразователь |
|
Срок службы |
10 000+ часов |
|
Техническое обслуживание |
Необходимость содержания линзы лазера в чистоте |
Преимущества:
- В комплекте все необходимое для начала работы.
- Очень легко превратить 3D-принтер/маршрутизатор с ЧПУ в станок для лазерной резки/гравировки.
- В отличие от большинства китайских лазеров и гравировальных станков, лазер мощностью 10 Вт может работать непрерывно до 48-72 часов. Имеет увеличенный срок службы более 10 000 часов.
- Реальная номинальная оптическая мощность импульсного лазера составляет 10 Вт (10 000 мВт);
- Выходная мощность непрерывного лазера составляет 7-8 Вт (7000-8000 мВт).
- АЗИМУТ ФОТОНИКС обеспечивает максимальную поддержку клиентов на многих языках.

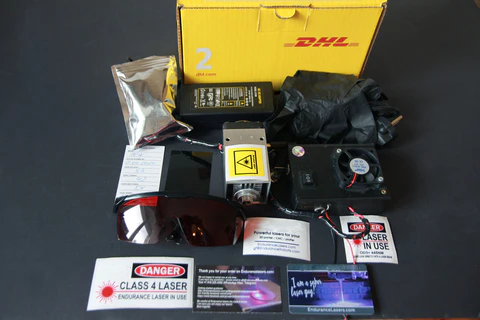

Комплектация
В комплекте имеется все необходимое для начала работы. Установка и подключение лазера к 3D-принтеру или станку с ЧПУ займет 5-15 минут.
Лазер работает по принципу Plug-and-Play
Просто установите лазер на шпиндель или экструдер, не снимая их. Подсоедините провода к вентилятору / шпинделю / лазерному контакту на вашей плате. Сгенерируйте G-код и запустите лазер со своего компьютера или SD-карты.
Сертификация
Данным установкам не требуется обязательная сертификация.
Тесты и подтверждение работы
Все лазеры собираются и тестируются вручную, что снижает риск отказа. Каждый отдельный лазер перед отправкой тестируется на специальном стенде.
Лазерная безопасность
Ваша безопасность и защита является нашим главным приоритетом. Все лазеры поставляются с защитными очками. Работа с лазером в защитных очках безопасна и безвредна. Однако, если вам нужна дополнительная защита, вы можете добавить акриловую пластину или окно к 3D-принтеру или фрезерному станку с ЧПУ. Она должна быть изготовлена из черного, зеленого или красного акрила. Это не даст выйти лазерному излучению и сделает работу с лазером более комфортной.
Параметры лазерной резки/гравировки:
|
Лазерная резка |
Лазерная гравировка | |||
|
Материал |
Скорость |
Количество повторений, раз |
Скорость |
Количество повторений, раз |
|
Дерево/фанера 2 мм |
100-150 |
1 |
200-300 |
1 |
|
Дерево/фанера 3 мм |
100-150 |
1-2 |
200-300 |
1 |
|
Дерево/фанера 4 мм |
100-150 |
2-4 |
200-300 |
1 |
|
Дерево/фанера 5 мм |
100-150 |
4-7 |
200-300 |
1 |
|
|
|
|
|
|
|
Темный акрил 2 мм |
150-250 |
1 |
200-400 |
1 |
|
Темный акрил 3 мм |
150-250 |
1 |
200-400 |
1 |
|
Темный акрил 5 мм |
150-250 |
1-2 |
200-400 |
1 |
|
Темный акрил 8 мм |
150-250 |
2-3 |
200-400 |
1 |
|
|
|
|
|
|
|
Камень |
- |
- |
50-200 |
1 |
|
Стекло |
- |
- |
50-200 |
1 |
|
Нержавеющая сталь |
- |
- |
10-25 |
- |
|
Медь |
- |
- |
10-25 |
- |
|
Латунь |
- |
- |
10-25 |
- |
|
Анодированный / окрашенный алюминий |
- |
- |
25-100 |
1 |
|
Полированный алюминий |
- |
- |
10-25 |
- |
Примеры:

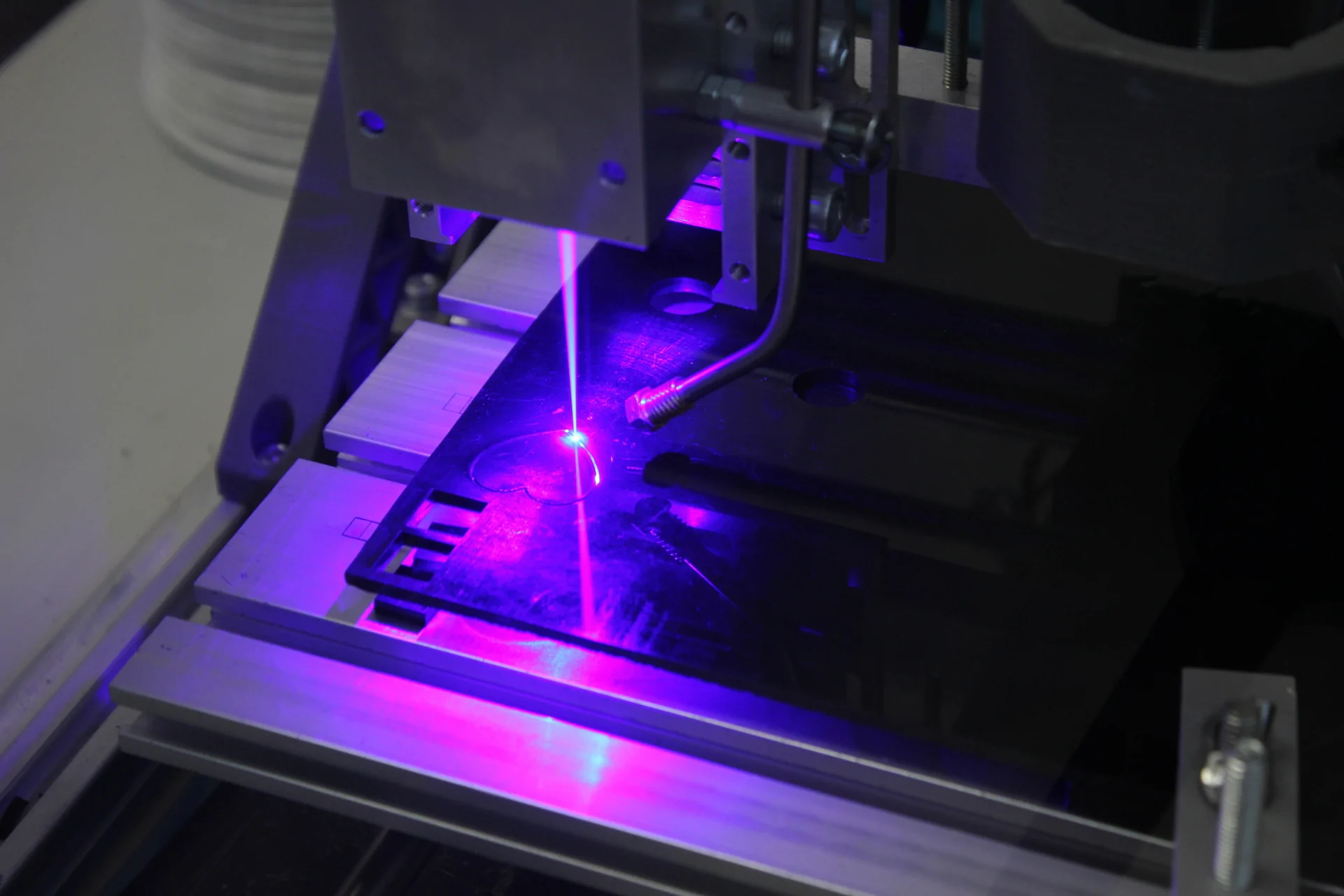

Лазерная гравировка древесины

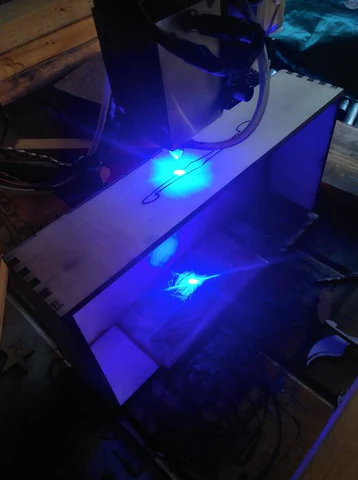

Лазерная резка березовой фанеры толщиной 6 мм

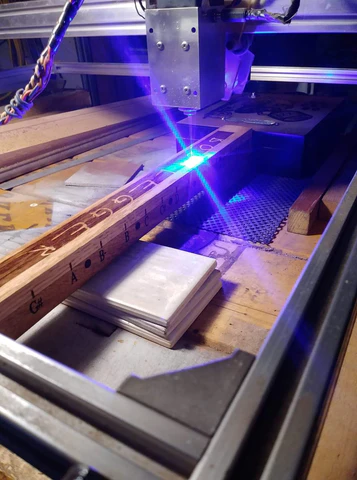

Профессиональная лазерная резка фанеры
Гравировка на лыжах
Создание произведений искусства (домашнего декора) с помощью лазеров
