Устройство для лазерной резки Duos представляет собой насадку на 3D-принтер/станок с ЧПУ, состоящую из двух совмещенных лазеров, имеет выходную мощность 15 Вт (15 000 мВт) и включает в себя 2 воздушных сопла.
Особенности:- Высокая выходная мощность 15 Вт; - Длина волны 445 нм; - Комбинация двух лазерных пучков в один; - Установка на 3D-принтер / станок с ЧПУ / раму для гравировки. |
Применения:- Гравировка/резка металлов; - Гравировка/резка фанеры/МДФ; - Гравировка/резка кожи; - Гравировка/резка стекла; - Гравировка/резка керамики. |
Комплектация: |
|
|

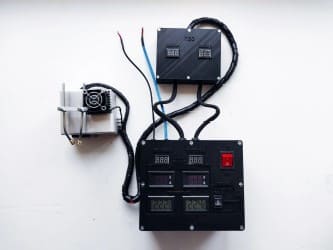

- 1x лазерная система Duos мощностью 15 Вт. версия 1.1; - 1x большая одиночная лазерная коробка с печатной платой Mo2; - 1x преобразователь постоянного тока в постоянный для системы охлаждения TEC; - 2x блока питания (12 В, 8 А AC/DC); - 2x воздушных сопла версии 1.0;
|
- 1x расширенный монтажный кронштейн; - Фокусирующие пластины; - Защитные перчатки; - Наклейки; - Защитные очки. |

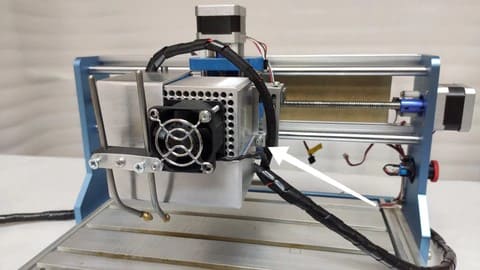

Лазер Duos, установленный на ЧПУ 3018 Sainsmart (Genmitsu)

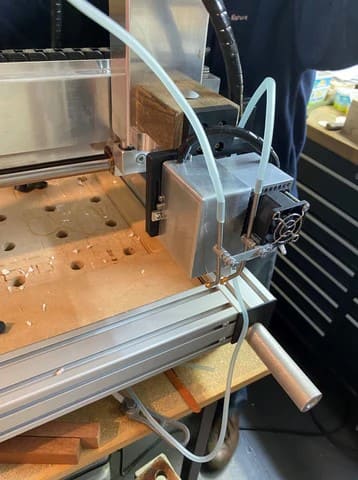

Лазер Duos, установленный на станине с ЧПУ

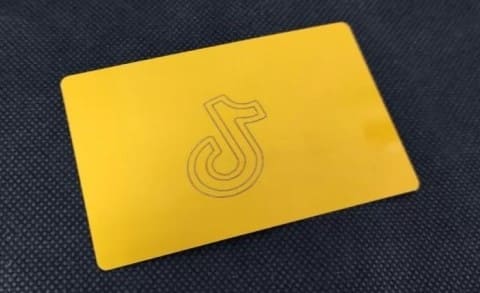

Лазерная гравировка окрашенного/анодированного алюминия
Лазерная гравировка стекла
Технические характеристики:
|
Параметр |
Значение |
|
Версия |
1.1 (двойная) |
|
Тип лазера |
Лазерный диод |
|
Тип диода |
NUBM44 / NUBM47 |
|
Пиковая выходная мощность лазера (импульс) |
15000 мВт ± 10% |
|
Лазерная оптическая средняя выходная мощность (CW) |
13000 мВт ± 15% |
|
Фокусное расстояние |
40 мм |
|

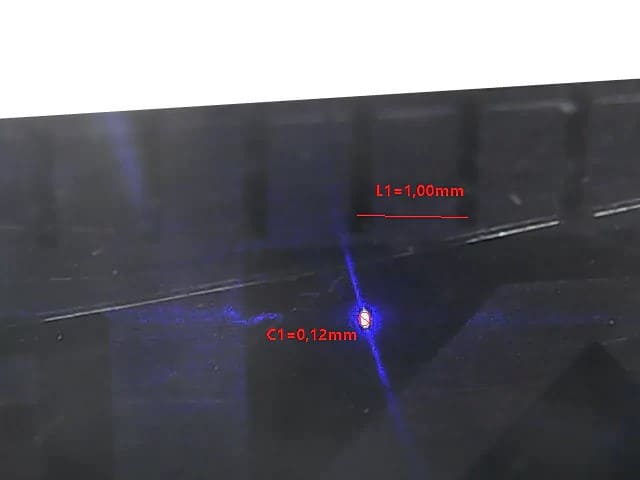

Эффективное пятно пучка лазера* |
0.12-0.125 мм (120-125 мкм) |
|
Длина волны лазера |
445 нм |
|
Допустимое отклонение длины волны лазера |
± 2 нм |
|
Тип объектива |
2x Объектива G7 |
|
Время работы |
Протестировано 48-72 часа непрерывно |
|
Время разогрева |
1 s |
|
Напряжение |
9-18 В DC |
|
Общее потребление тока |
18 А (12 В) |
|
Охлаждение |

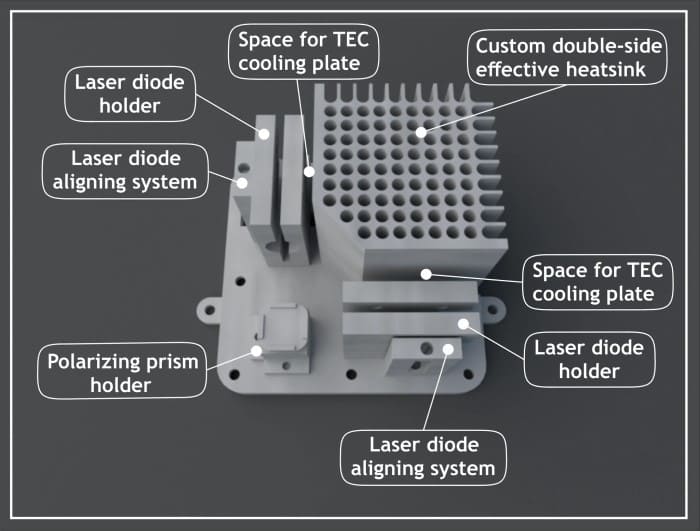

Эффективный вентилятор (турбина) + двойное охлаждение TEC (регулируемое) |
|
Крепление |
Отверстия M4 сзади |
|
Размер пятна лазера |
120-125 мкм |
|
Регулировка мощности |
Mo2 PCB |
|
Размеры лазера (Ш x Д x В) |
117 мм x 84 мм x 96 мм |
|
Вес лазера |
741 г |
|
Лазерный драйвер |
Внешний блок |
|
Срок службы |
10 000 часов |
|
Техническое обслуживание |
Необходимость содержания линзы лазера в чистоте |
|
Вспомогательное устройство |
2x воздушное сопло (версия 1) |
|
Критическая температура для работы лазера |
45-50 °C |
|
Температура холостого хода |
15-25 °C |
* Лазерное пятно первого лазерного диода 180 x 17 мкм (глубина фокуса 2 мм). 160-170 кВт/см3. Лазерное пятно второго лазерного диода: 21 x 350 мкм (глубина фокуса 3.75 мм) 100-100 кВт/см3.
Параметры лазерной резки:
|
Тип материала |
|
Повторения | |||||
|
Наименование |
Толщина |
Плотность |
Двойная система 15 Вт (15000 мВт) |
10 Вт (10000 мВт) | |||
|
мм |
дюйм |
г/см3 |
Мин. |
Макс. |
Мин. |
Макс. | |
|
Кедровая фанера |
3.5 |
1/7" |
0.39 |
2 |
2 |
3 |
4 |
|
Марокканская фанера (3 слоя) |
2.5 |
1/10" |
0.48 |
2 |
2 |
3 |
4 |
|
Березовая фанера (3 слоя) |
3.5 |
1/7" |
0.7 |
4 |
5 |
6 |
8 |
|
Морская фанера (3 слоя) |
1 |
1/25" |
0.85 |
4 |
5 |
– |
– |
|
МДФ |
3 |
1/8" |
0.87 |
9 |
10 |
– |
– |
